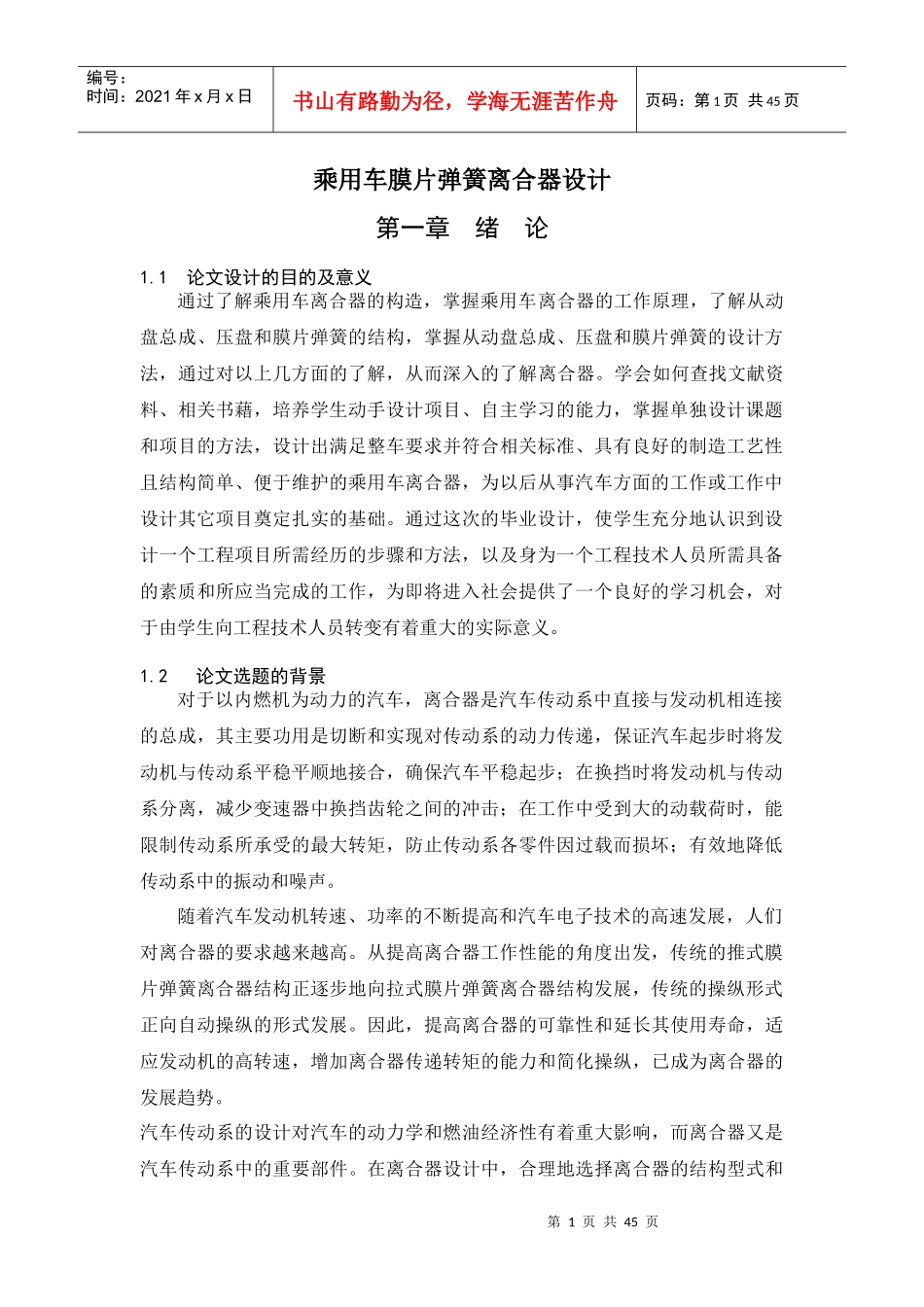

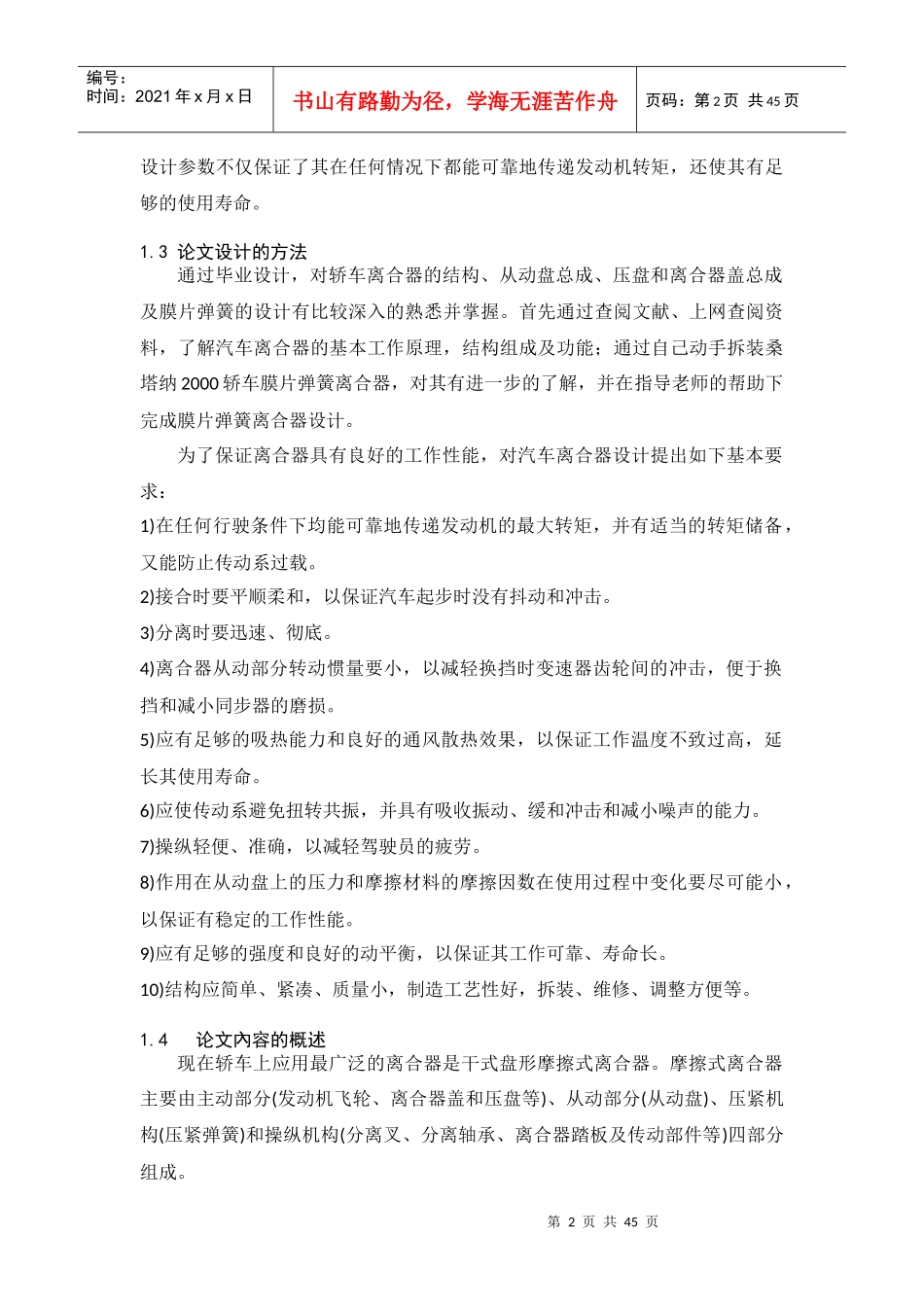

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页乘用车膜片弹簧离合器设计第一章绪论1.1论文设计的目的及意义通过了解乘用车离合器的构造，掌握乘用车离合器的工作原理，了解从动盘总成、压盘和膜片弹簧的结构，掌握从动盘总成、压盘和膜片弹簧的设计方法，通过对以上几方面的了解，从而深入的了解离合器。学会如何查找文献资料、相关书藉，培养学生动手设计项目、自主学习的能力，掌握单独设计课题和项目的方法，设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的乘用车离合器，为以后从事汽车方面的工作或工作中设计其它项目奠定扎实的基础。通过这次的毕业设计，使学生充分地认识到设计一个工程项目所需经历的步骤和方法，以及身为一个工程技术人员所需具备的素质和所应当完成的工作，为即将进入社会提供了一个良好的学习机会，对于由学生向工程技术人员转变有着重大的实际意义。1.2论文选题的背景对于以内燃机为动力的汽车，离合器是汽车传动系中直接与发动机相连接的总成，其主要功用是切断和实现对传动系的动力传递，保证汽车起步时将发动机与传动系平稳平顺地接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换挡齿轮之间的冲击；在工作中受到大的动载荷时，能限制传动系所承受的最大转矩，防止传动系各零件因过载而损坏；有效地降低传动系中的振动和噪声。随着汽车发动机转速、功率的不断提高和汽车电子技术的高速发展，人们对离合器的要求越来越高。从提高离合器工作性能的角度出发，传统的推式膜片弹簧离合器结构正逐步地向拉式膜片弹簧离合器结构发展，传统的操纵形式正向自动操纵的形式发展。因此，提高离合器的可靠性和延长其使用寿命，适应发动机的高转速，增加离合器传递转矩的能力和简化操纵，已成为离合器的发展趋势。汽车传动系的设计对汽车的动力学和燃油经济性有着重大影响，而离合器又是汽车传动系中的重要部件。在离合器设计中，合理地选择离合器的结构型式和第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页设计参数不仅保证了其在任何情况下都能可靠地传递发动机转矩，还使其有足够的使用寿命。1.3论文设计的方法通过毕业设计，对轿车离合器的结构、从动盘总成、压盘和离合器盖总成及膜片弹簧的设计有比较深入的熟悉并掌握。首先通过查阅文献、上网查阅资料，了解汽车离合器的基本工作原理，结构组成及功能；通过自己动手拆装桑塔纳2000轿车膜片弹簧离合器，对其有进一步的了解，并在指导老师的帮助下完成膜片弹簧离合器设计。为了保证离合器具有良好的工作性能，对汽车离合器设计提出如下基本要求：1)在任何行驶条件下均能可靠地传递发动机的最大转矩，并有适当的转矩储备，又能防止传动系过载。2)接合时要平顺柔和，以保证汽车起步时没有抖动和冲击。3)分离时要迅速、彻底。4)离合器从动部分转动惯量要小，以减轻换挡时变速器齿轮间的冲击，便于换挡和减小同步器的磨损。5)应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用寿命。6)应使传动系避免扭转共振，并具有吸收振动、缓和冲击和减小噪声的能力。7)操纵轻便、准确，以减轻驾驶员的疲劳。8)作用在从动盘上的压力和摩擦材料的摩擦因数在使用过程中变化要尽可能小，以保证有稳定的工作性能。9)应有足够的强度和良好的动平衡，以保证其工作可靠、寿命长。10)结构应简单、紧凑、质量小，制造工艺性好，拆装、维修、调整方便等。1.4论文內容的概述现在轿车上应用最广泛的离合器是干式盘形摩擦式离合器。摩擦式离合器主要由主动部分(发动机飞轮、离合器盖和压盘等)、从动部分(从动盘)、压紧机构(压紧弹簧)和操纵机构(分离叉、分离轴承、离合器踏板及传动部件等)四部分组成。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页本次毕业设计的基本内容有：1.膜片弹簧离合器的基本结构尺寸和参数的选择(摩擦片外径D、离合器后备系数β和单位压力p)及计算。2.离合器零件的结构选型及设计...
