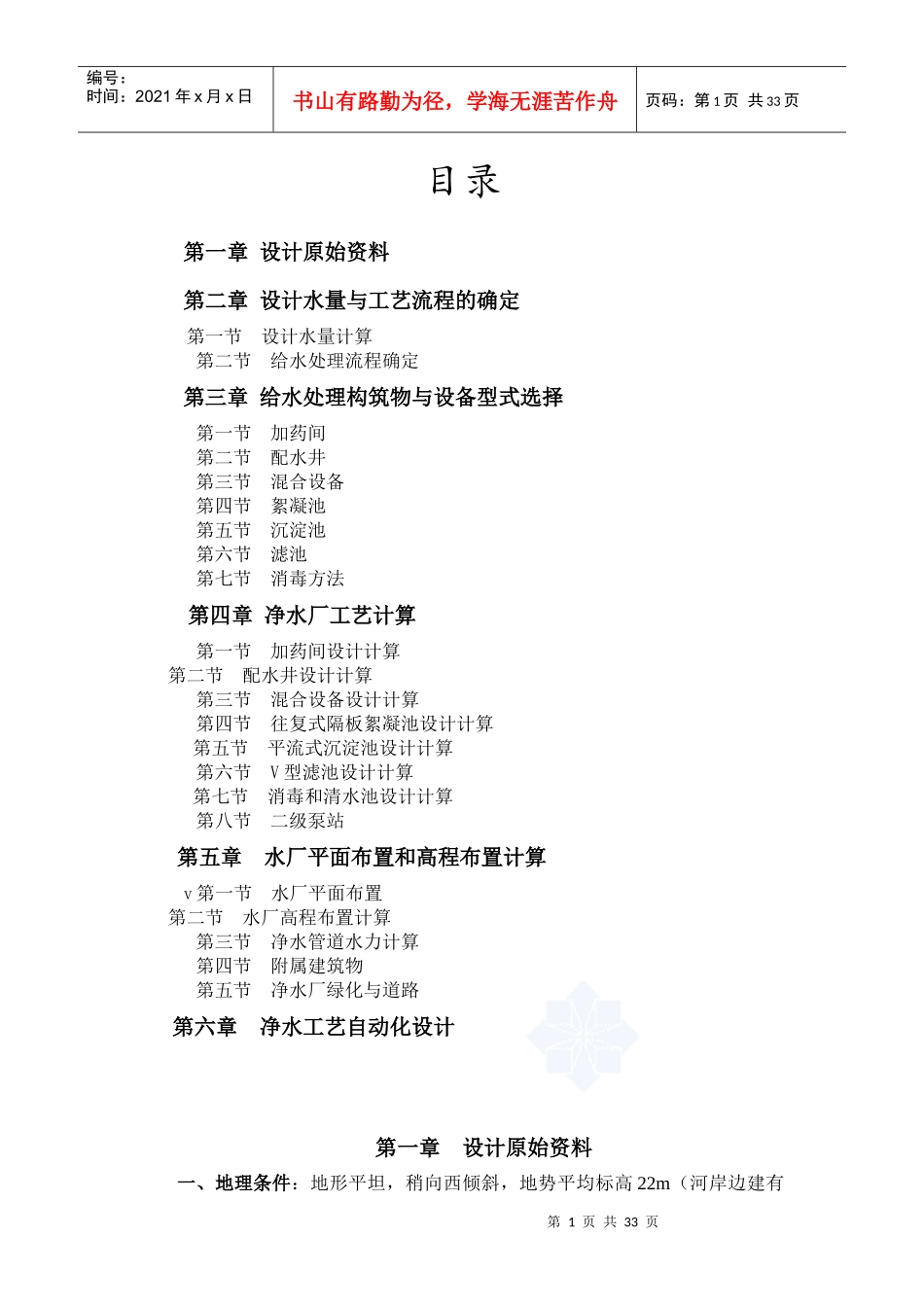

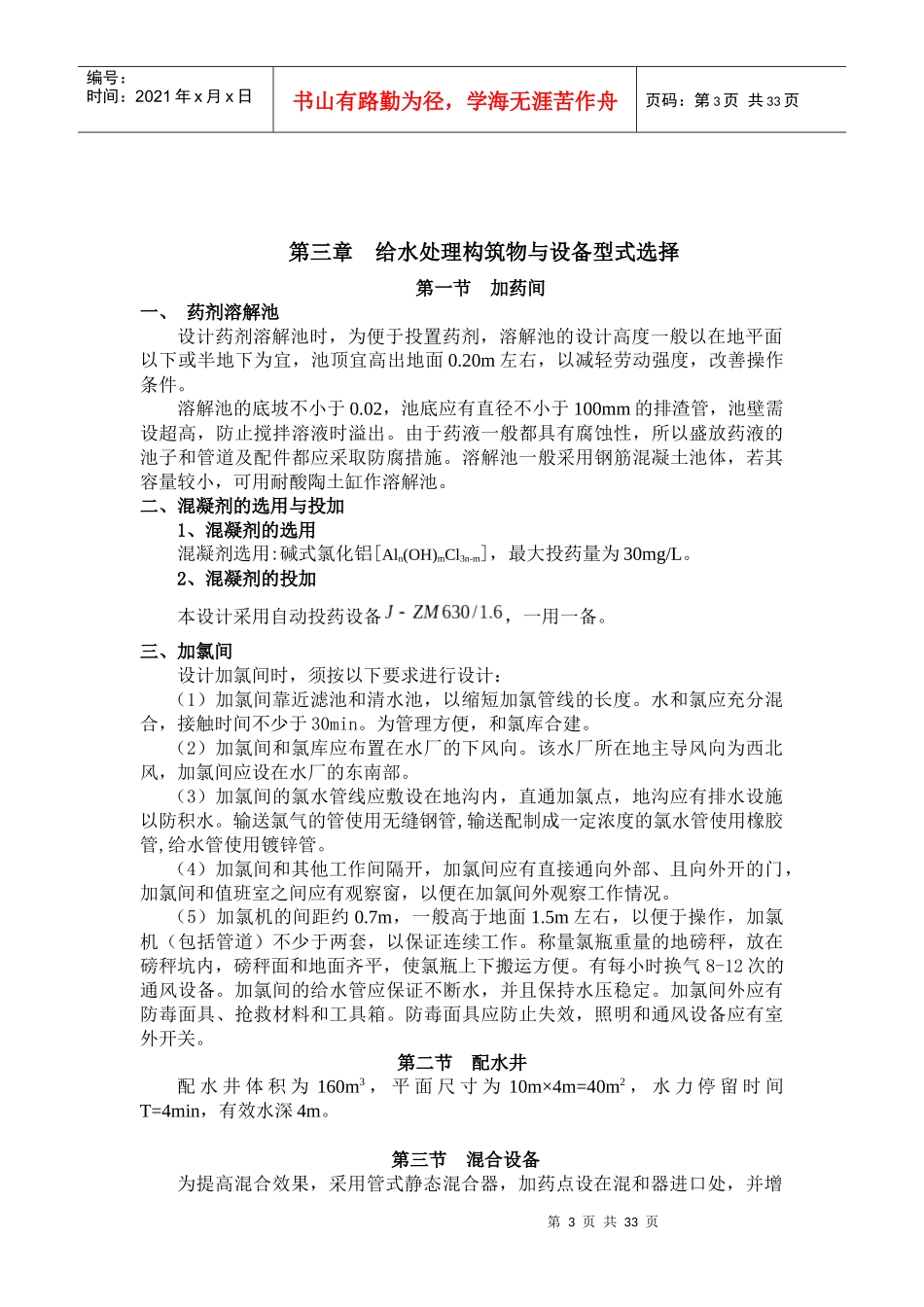

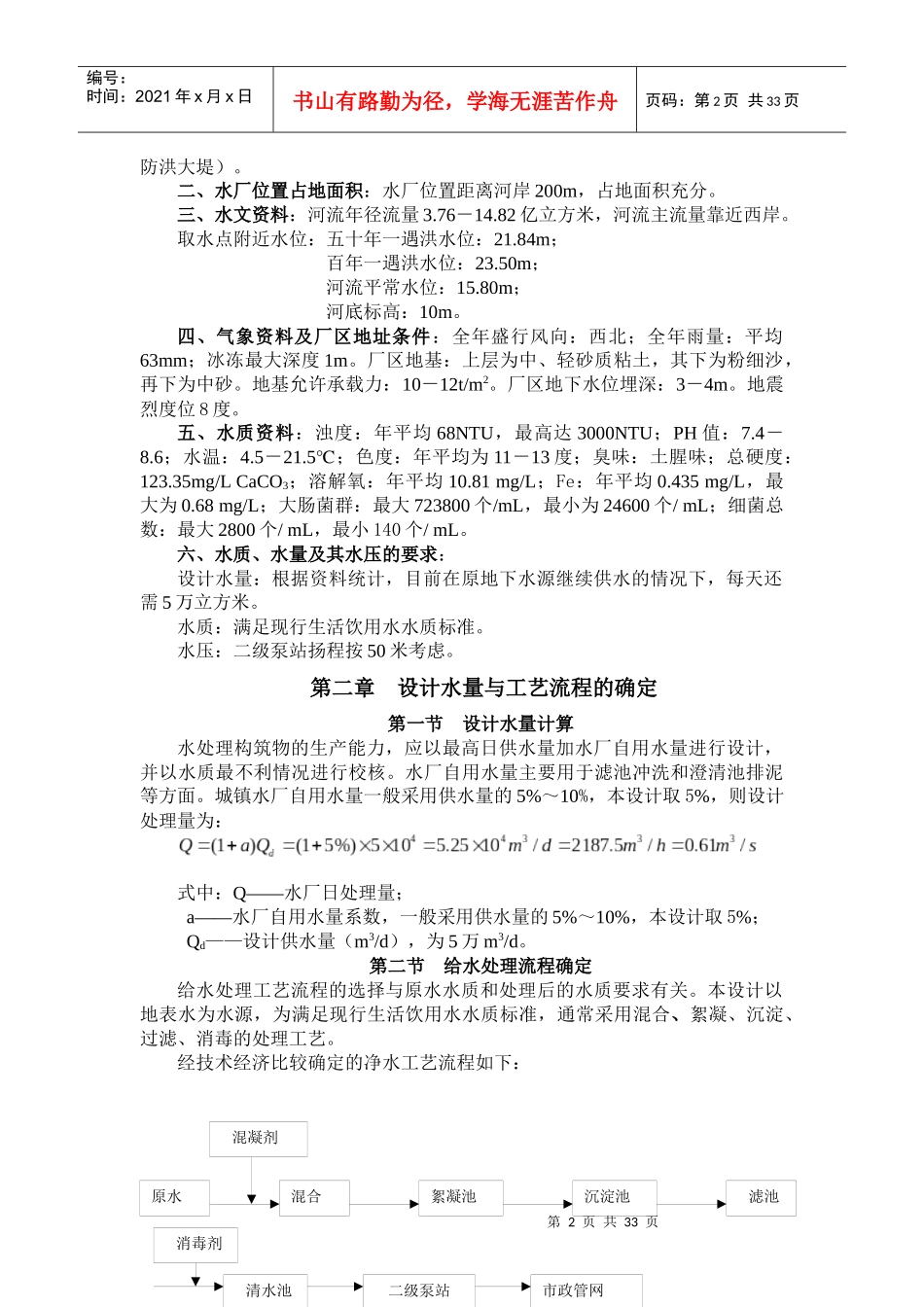

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页目录第一章设计原始资料第二章设计水量与工艺流程的确定第一节设计水量计算第二节给水处理流程确定第三章给水处理构筑物与设备型式选择第一节加药间第二节配水井第三节混合设备第四节絮凝池第五节沉淀池第六节滤池第七节消毒方法第四章净水厂工艺计算第一节加药间设计计算第二节配水井设计计算第三节混合设备设计计算第四节往复式隔板絮凝池设计计算第五节平流式沉淀池设计计算第六节V型滤池设计计算第七节消毒和清水池设计计算第八节二级泵站第五章水厂平面布置和高程布置计算v第一节水厂平面布置第二节水厂高程布置计算第三节净水管道水力计算第四节附属建筑物第五节净水厂绿化与道路第六章净水工艺自动化设计第一章设计原始资料一、地理条件：地形平坦，稍向西倾斜，地势平均标高22m（河岸边建有第2页共33页第1页共33页原水混合沉淀池市政管网絮凝池滤池二级泵站清水池混凝剂消毒剂编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页防洪大堤）。二、水厂位置占地面积：水厂位置距离河岸200m，占地面积充分。三、水文资料：河流年径流量3.76－14.82亿立方米，河流主流量靠近西岸。取水点附近水位：五十年一遇洪水位：21.84m；百年一遇洪水位：23.50m；河流平常水位：15.80m；河底标高：10m。四、气象资料及厂区地址条件：全年盛行风向：西北；全年雨量：平均63mm；冰冻最大深度1m。厂区地基：上层为中、轻砂质粘土，其下为粉细沙，再下为中砂。地基允许承载力：10－12t/m2。厂区地下水位埋深：3－4m。地震烈度位8度。五、水质资料：浊度：年平均68NTU，最高达3000NTU；PH值：7.4－8.6；水温：4.5－21.5℃；色度：年平均为11－13度；臭味：土腥味；总硬度：123.35mg/LCaCO3；溶解氧：年平均10.81mg/L；Fe：年平均0.435mg/L，最大为0.68mg/L；大肠菌群：最大723800个/mL，最小为24600个/mL；细菌总数：最大2800个/mL，最小140个/mL。六、水质、水量及其水压的要求：设计水量：根据资料统计，目前在原地下水源继续供水的情况下，每天还需5万立方米。水质：满足现行生活饮用水水质标准。水压：二级泵站扬程按50米考虑。第二章设计水量与工艺流程的确定第一节设计水量计算水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以水质最不利情况进行校核。水厂自用水量主要用于滤池冲洗和澄清池排泥等方面。城镇水厂自用水量一般采用供水量的5%～10%，本设计取5%，则设计处理量为：式中：Q——水厂日处理量；a——水厂自用水量系数，一般采用供水量的5%～10%，本设计取5%；Qd——设计供水量（m3/d），为5万m3/d。第二节给水处理流程确定给水处理工艺流程的选择与原水水质和处理后的水质要求有关。本设计以地表水为水源，为满足现行生活饮用水水质标准，通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。经技术经济比较确定的净水工艺流程如下：第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页第三章给水处理构筑物与设备型式选择第一节加药间一、药剂溶解池设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以下或半地下为宜，池顶宜高出地面0.20m左右，以减轻劳动强度，改善操作条件。溶解池的底坡不小于0.02，池底应有直径不小于100mm的排渣管，池壁需设超高，防止搅拌溶液时溢出。由于药液一般都具有腐蚀性，所以盛放药液的池子和管道及配件都应采取防腐措施。溶解池一般采用钢筋混凝土池体，若其容量较小，可用耐酸陶土缸作溶解池。二、混凝剂的选用与投加1、混凝剂的选用混凝剂选用:碱式氯化铝[Aln(OH)mCl3n-m]，最大投药量为30mg/L。2、混凝剂的投加本设计采用自动投药设备，一用一备。三、加氯间设计加氯间时，须按以下要求进行设计：（1）加氯间靠近滤池和清水池，以缩短加氯管线的长度。水和氯应充分混合，接触时间不少于30min。为管理方便，和氯库合建。（2）加氯间和氯库应布置在水厂的下风向。该水厂所在地主导风向为西北风，加氯间应设在水厂的东南部。（3）加氯间的氯水...
