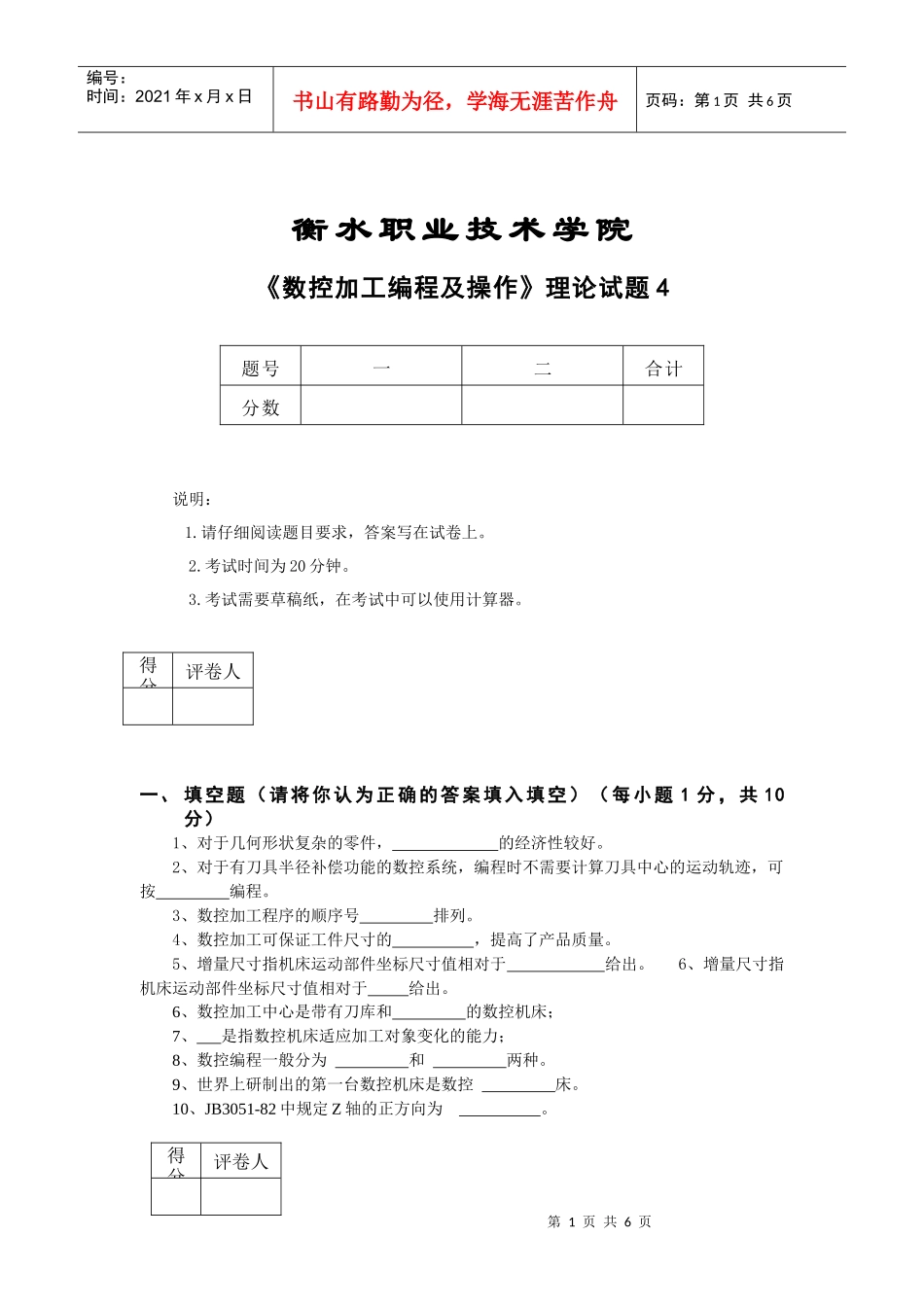

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页衡水职业技术学院《数控加工编程及操作》理论试题4说明：1.请仔细阅读题目要求，答案写在试卷上。2.考试时间为20分钟。3.考试需要草稿纸，在考试中可以使用计算器。一、填空题（请将你认为正确的答案填入填空）（每小题1分，共10分）1、对于几何形状复杂的零件，的经济性较好。2、对于有刀具半径补偿功能的数控系统，编程时不需要计算刀具中心的运动轨迹，可按编程。3、数控加工程序的顺序号排列。4、数控加工可保证工件尺寸的，提高了产品质量。5、增量尺寸指机床运动部件坐标尺寸值相对于给出。6、增量尺寸指机床运动部件坐标尺寸值相对于给出。6、数控加工中心是带有刀库和的数控机床；7、是指数控机床适应加工对象变化的能力；8、数控编程一般分为和两种。9、世界上研制出的第一台数控机床是数控床。10、JB3051-82中规定Z轴的正方向为。得分评卷人得分评卷人题号一二合计分数第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、选择题（请将你认为正确的选项的字母填入题后的括号内）（每小题1分，共10分）1、根据ISO标准，数控机床在编程时采用（）规则。A.刀具相对静止，工件运动B.工件相对静止，刀具运动C.按实际运动情况确定。D.按坐标系确定。2、编程人员在数控编程和加工时使用的坐标系是(C)。A.右手直角笛卡尔坐标系B.机床坐标系C.工件坐标系D.参考坐标系3、美国工业电子协会标准的英文缩写是（）。A.ISOB.EAIC.EIAD.JB4、下列代码中与M01功能相同的是（）。A.M00B.M02C.M03D.M305、ISO代码中同步孔的位置在（）之间。A.7、6B.5、4C.4、3D.2、16、常见的程序段格式为（）。A.字—地址格式B.分隔符程序段格式C.固定程序段格式D.字母—数字格式7、ＩＳＯ标准的穿孔纸带检验位在第（）位。A.8B.7C.6D.58、EIA标准穿孔纸带检验位在第（）位。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页A.5B.6C.7D.89、（）是指机床上一个固定不变的极限点A.机床原点B.工件原点C.换刀点D.对刀点10、机床坐标系Z坐标判定方法：由传递切削动力的（）所确定。A.Z轴伺服系统B.主轴C.电动机轴D.任意轴衡水职业技术学院《数控加工编程及操作》操作试题4说明：1.请仔细阅读题目要求，注意保证零件技术要求。2.考试需要草稿纸，在考试中可以使用计算器。3.操作部分试题计分80分。一、数控铣中级工技能测试题零件图得分评卷人第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页图1数控铣中级工技能测试题1零件图二、考核目的⑴能编制和调用子程序铣削工件；⑵能设置刀具参数和工件零点偏置；⑶能使用刀具半径补偿功能对内、外轮廓进行编程和铣削。三、编程操作加工时间⑴编程时间：60min（占总分30％）。⑵操作时间：120min（占总分70％）。四、评分表表1数控铣中级工技能测试题1评分表评分表图号XKZ01检测编号考核项目考核要求配分评分标准检测结果得分主要项目1180+0.043（槽宽）Ra3.28/2超差不得分2180+0.043（槽宽）Ra3.28/2超差不得分第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页3180+0.043（槽宽）Ra3.28/2超差不得分418¿0.0430（平键凸台）Ra3.28/2超差不得分518¿0.0430（矩形凸台两处）Ra3.216/4超差不得分一般项目1100+0.09（2处）Ra6.38/2210−0.090（3处）Ra6.312/3形位公差1（2处）4超差一处扣5分其它1安全生产3违反有关规定扣1～3分2文明生产2违反有关规定扣1～2分3按时完成超时≤15min：扣5分超时＞15～30min：扣10分超时＞30min：不计分总配分100总分工时定额3h监考日期加工开始：时分停工时间加工时间检测日期加工结束：时分停工原因实际时间评分日期五、工、量、刃具准备通知单表2数控铣中级工技能测试题1工、量、刃具准备通知单工、量、刃具清单图号XKZ01序号名称规格精度单位数量1Z轴设定器500.01个12带表游标卡尺1～1500.01把13深度游标卡尺0～2000.02把14外径千分尺0～250.01把15杠杆百分表0...
