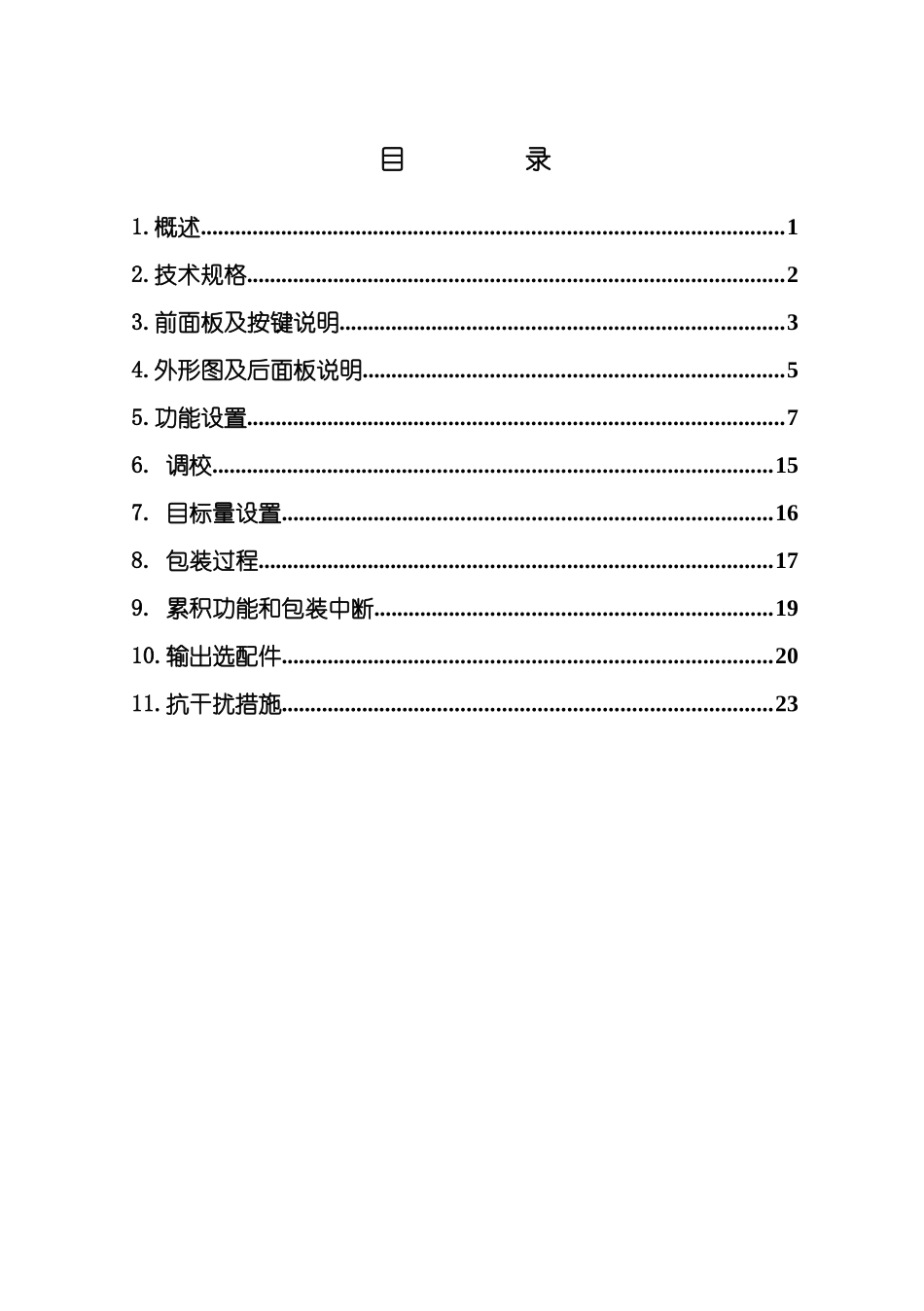

目录1.概述....................................................................................................12.技术规格............................................................................................23.前面板及按键说明............................................................................34.外形图及后面板说明........................................................................55.功能设置............................................................................................76.调校................................................................................................157.目标量设置....................................................................................168.包装过程........................................................................................179.累积功能和包装中断....................................................................1910.输出选配件....................................................................................2011.抗干扰措施....................................................................................23第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页1.概述1.1简介XSB7型包装机控制仪适用于包装控制。合理使用开关量输入功能可简化外部逻辑控制，性能安全可靠。1.2特点适用于各种电阻应变式测力与称重传感器。可设置的自动清零功能静态测量精度：±0.05%F.S测量控制速度：50次/秒输入信号：0~±18mV，0~±37mV，0~±75mV，0~±150mV四档可设置显示：双排5位LED，显示范围：-19999~50000包装精度自动补偿功能包装计数及总量累计功能误差检测功能开关量输入：5点，分别用于启动、允许下料、误差报警复位、允许卸料、夹袋信号控制输出：5点，分别用于粗计量输出、精计量输出、误差报警输出、夹袋输出、卸料输出OC门输出型：电压小于30V，电流小于50mA，用于驱动固态继电器，中间继电器继电器输出型：触点容量250VAC，3A通讯接口：RS232或RS485，仪表地址、速率可设置，配计算机测试软件，可提供组态应用软件及技术支持传感器激励电压：10VDC恒压源，电流大于150mA2.技术规格2.1型号说明电源:220VAc，±10%，功耗10VA工作环境:-5℃~50℃，90%R·H显示:双排5位高亮度LED显示范围:-19999~50000，超载显示.显示分度间距:1~5小数点位置:可选择的5个不同位置第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页输出激励电压:10V±5%，电流>150mA最大输入电压:±10V输入信号范围:0~±18mV,0~±37mV,0~±75mV,0~±150mV,四档可选择输入阻抗:大于10MΩ零点漂移:小于±0.04μV/℃量程漂移:小于±10ppm/℃非线性误差:小于0.006%采样、比较速率:50次/秒最大显示分度数:10000分度2.3输出选配件技术规格通讯接口RS232或RS485标准指令方式、连续方式仪表地址0~99，通讯速率2400、4800、9600、19200可设置配测试软件，提供组态应用软件及技术支持3.前面板及按键说明指示灯说明CO:粗计量输出指示灯。亮时表示快速下料在进行中FI:精计量输出指示灯。亮时表示慢速下料在进行中DIS:卸料指示灯。亮时表示卸料门打开OUT:夹袋指示灯。亮时表示夹袋状态TOL:误差输出指示灯。亮时表示本次包装物料超过误差范围IN1:允许下料指示灯。反映允许下料输入的状态，亮表示有效，不亮时仪表不能启动下料IN2:允许卸料指示灯。反映允许卸料输入的状态，亮表示有效，不亮时仪表不能卸料MOT:重量变动检测指示灯。亮时表示重量在变化中按键说明SET设置/中断键。在未启动包装过程时，按下该键，不要放开，2秒后进入设置状态。在包装过程中，按下该键，不要放开，2秒后中断包装过程D1按下该键后显示包装计数第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，...
