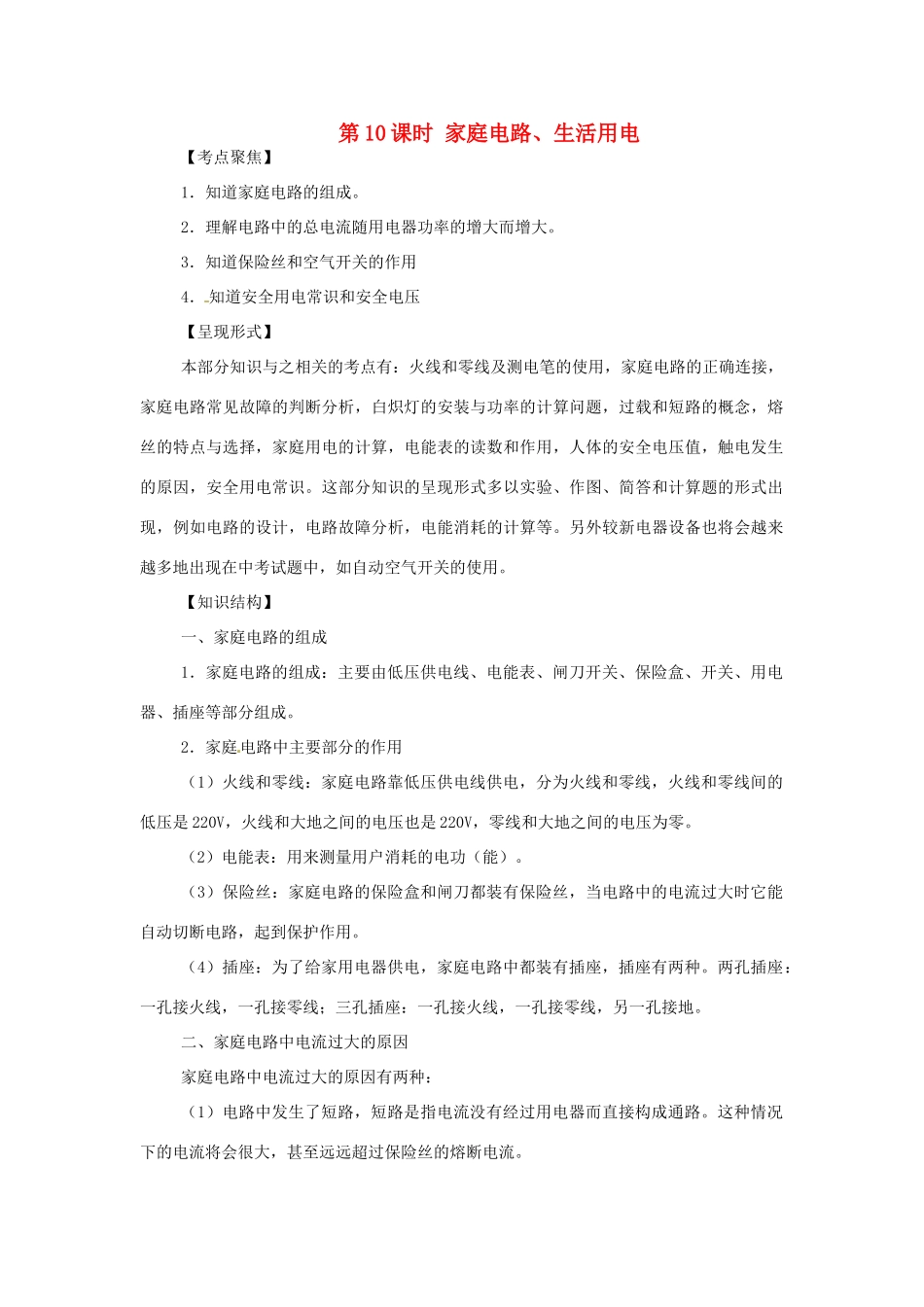

第10课时家庭电路、生活用电【考点聚焦】1．知道家庭电路的组成。2．理解电路中的总电流随用电器功率的增大而增大。3．知道保险丝和空气开关的作用4．知道安全用电常识和安全电压【呈现形式】本部分知识与之相关的考点有：火线和零线及测电笔的使用，家庭电路的正确连接，家庭电路常见故障的判断分析，白炽灯的安装与功率的计算问题，过载和短路的概念，熔丝的特点与选择，家庭用电的计算，电能表的读数和作用，人体的安全电压值，触电发生的原因，安全用电常识。这部分知识的呈现形式多以实验、作图、简答和计算题的形式出现，例如电路的设计，电路故障分析，电能消耗的计算等。另外较新电器设备也将会越来越多地出现在中考试题中，如自动空气开关的使用。【知识结构】一、家庭电路的组成1．家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。2．家庭电路中主要部分的作用（1）火线和零线：家庭电路靠低压供电线供电，分为火线和零线，火线和零线间的低压是220V，火线和大地之间的电压也是220V，零线和大地之间的电压为零。（2）电能表：用来测量用户消耗的电功（能）。（3）保险丝：家庭电路的保险盒和闸刀都装有保险丝，当电路中的电流过大时它能自动切断电路，起到保护作用。（4）插座：为了给家用电器供电，家庭电路中都装有插座，插座有两种。两孔插座：一孔接火线，一孔接零线；三孔插座：一孔接火线，一孔接零线，另一孔接地。二、家庭电路中电流过大的原因家庭电路中电流过大的原因有两种：（1）电路中发生了短路，短路是指电流没有经过用电器而直接构成通路。这种情况下的电流将会很大，甚至远远超过保险丝的熔断电流。图1（2）用电器的功率过大三、安全用电安全用电主要是指：1．触电的含义：触电是指一定大小的电流通过人体，影响人体健康或造成伤亡的现象。2．安全用电：只有不高于36V的电压才是安全的。3．触电的类型4．安全用电原则；不接触低压带电体，不靠近高压带电体【方法提示】一、家庭电路安装示意图如图1所示是家庭电路的安装示意图，要注意家庭电路中的用电器及插座均是并联在电路中，电灯与控制它的开关要串联。【例题1】安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请按顺序填写在横线上。【解析】进户线入户之后不能直接连接用电器，还必须接入测量用电器消耗多少电能的电能表、控制整个家庭电路的闸刀开关和对电路起到保护作用的保险盒，并且顺序不能颠倒，所以其顺序为：电能表；闸刀开关；保险盒。二、保险丝的作用保险丝的作用是在电路中电流增大到危险程度以前自动切断电路。选用保险丝的原则是使保险丝的额定电流等于或稍大于电路中最大的正常工作电流。【例题2】随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是〔〕A.照明电路中保险丝应安装在地线上B.在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可C.在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力D.在现有的照明电路中，增加用电器时只需将电能表和保险丝换成允许通过的电流足够大就可以了图2【解析】家庭电路中的电流不能太大，限制家庭电路中电流一般是这样几个因素：输电线的安全电流值、电能表允许通过的最大电流值和保险丝的额定电流值。所以，我们在增加家用电器时，不能仅仅只考虑上述几个因素中的某一个，要进行全面考虑，本题正确答案应是C。B和D选项将使保险丝失去保险作用，另外，保险丝应装在火线上，所以A项也错。三、家庭电路故障分析【例题3】某同学家中的四盏灯突然全部熄灭了，检查分析保险丝并未烧断，用测电笔测试室内各处电路时，无论测试火线还是零线，氖管均发光。于是，该同学对故障作了如下四种判断，其中正确的是〔〕A．灯泡全部烧坏了B.室内线路某处短路了C.进户线短路了D.进户零线短路了【解析】题中给出四种判断，都有可能导致电灯突然全部熄灭，但分析电灯熄灭后的检查结果，就会发现有些判断是错误的。首先。检查时发现保险丝并未烧断，这说明室内线路没有短路，因为如果发生短路，必有因电流过大而烧坏电路的现象...
