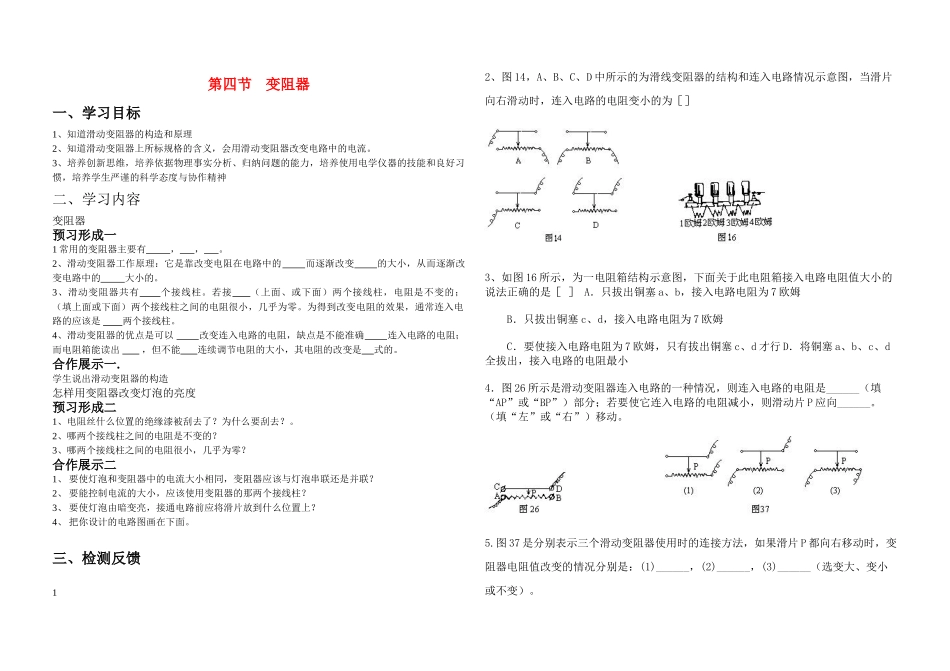

九年级物理上册第十三章电压和电阻第四节变阻器教案鲁教版_第1页
1/2

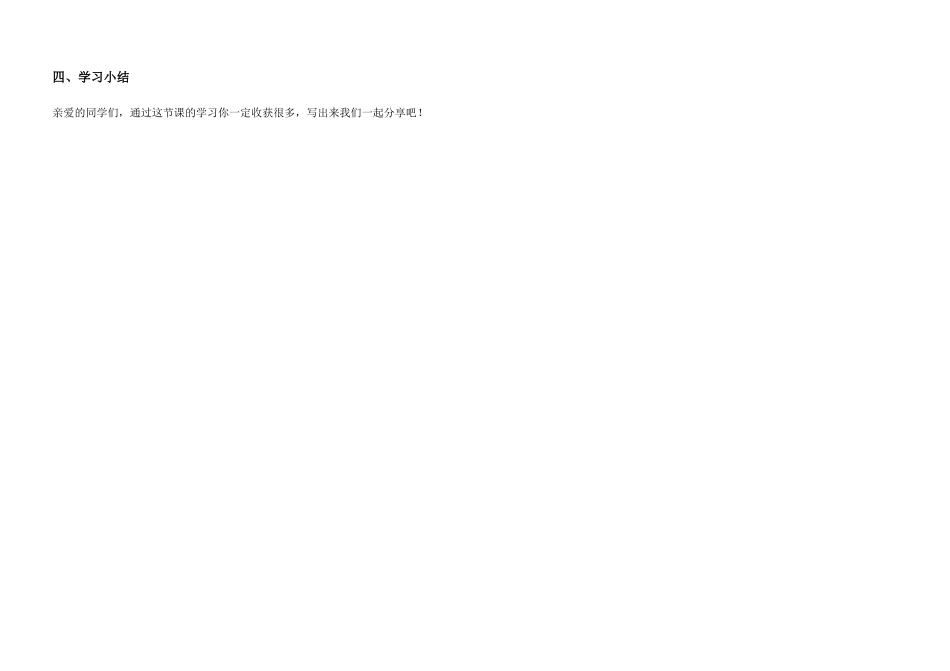

九年级物理上册第十三章电压和电阻第四节变阻器教案鲁教版_第2页
2/2
第四节变阻器一、学习目标1、知道滑动变阻器的构造和原理2、知道滑动变阻器上所标规格的含义,会用滑动变阻器改变电路中的电流。3、培养创新思维,培养依据物理事实分析、归纳问题的能力,培养使用电学仪器的技能和良好习惯,培养学生严谨的科学态度与协作精神二、学习内容变阻器预习形成一1常用的变阻器主要有,,。2、滑动变阻器工作原理:它是靠改变电阻在电路中的而逐渐改变的大小,从而逐渐改变电路中的大小的。3、滑动变阻器共有个接线柱。若接(上面、或下面)两个接线柱,电阻是不变的;(填上面或下面)两个接线柱之间的电阻很小,几乎为零。为得到改变电阻的效果,通常连入电路的应该是两个接线柱。4、滑动变阻器的优点是可以改变连入电路的电阻,缺点是不能准确连入电路的电阻;而电阻箱能读出,但不能连续调节电阻的大小,其电阻的改变是式的。合作展示一.学生说出滑动变阻器的构造怎样用变阻器改变灯泡的亮度预习形成二1、电阻丝什么位置的绝缘漆被刮去了?为什么要刮去?。2、哪两个接线柱之间的电阻是不变的?3、哪两个接线柱之间的电阻很小,几乎为零?合作展示二1、要使灯泡和变阻器中的电流大小相同,变阻器应该与灯泡串联还是并联?2、要能控制电流的大小,应该使用变阻器的那两个接线柱?3、要使灯泡由暗变亮,接通电路前应将滑片放到什么位置上?4、把你设计的电路图画在下面。三、检测反馈12、图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为[]3、如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是[]A.只拔出铜塞a、b,接入电路电阻为7欧姆B.只拔出铜塞c、d,接入电路电阻为7欧姆C.要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D.将铜塞a、b、c、d全拔出,接入电路的电阻最小4.图26所示是滑动变阻器连入电路的一种情况,则连入电路的电阻是______(填“AP”或“BP”)部分;若要使它连入电路的电阻减小,则滑动片P应向______。(填“左”或“右”)移动。5.图37是分别表示三个滑动变阻器使用时的连接方法,如果滑片P都向右移动时,变阻器电阻值改变的情况分别是:(1)______,(2)______,(3)______(选变大、变小或不变)。四、学习小结亲爱的同学们,通过这节课的学习你一定收获很多,写出来我们一起分享吧!
