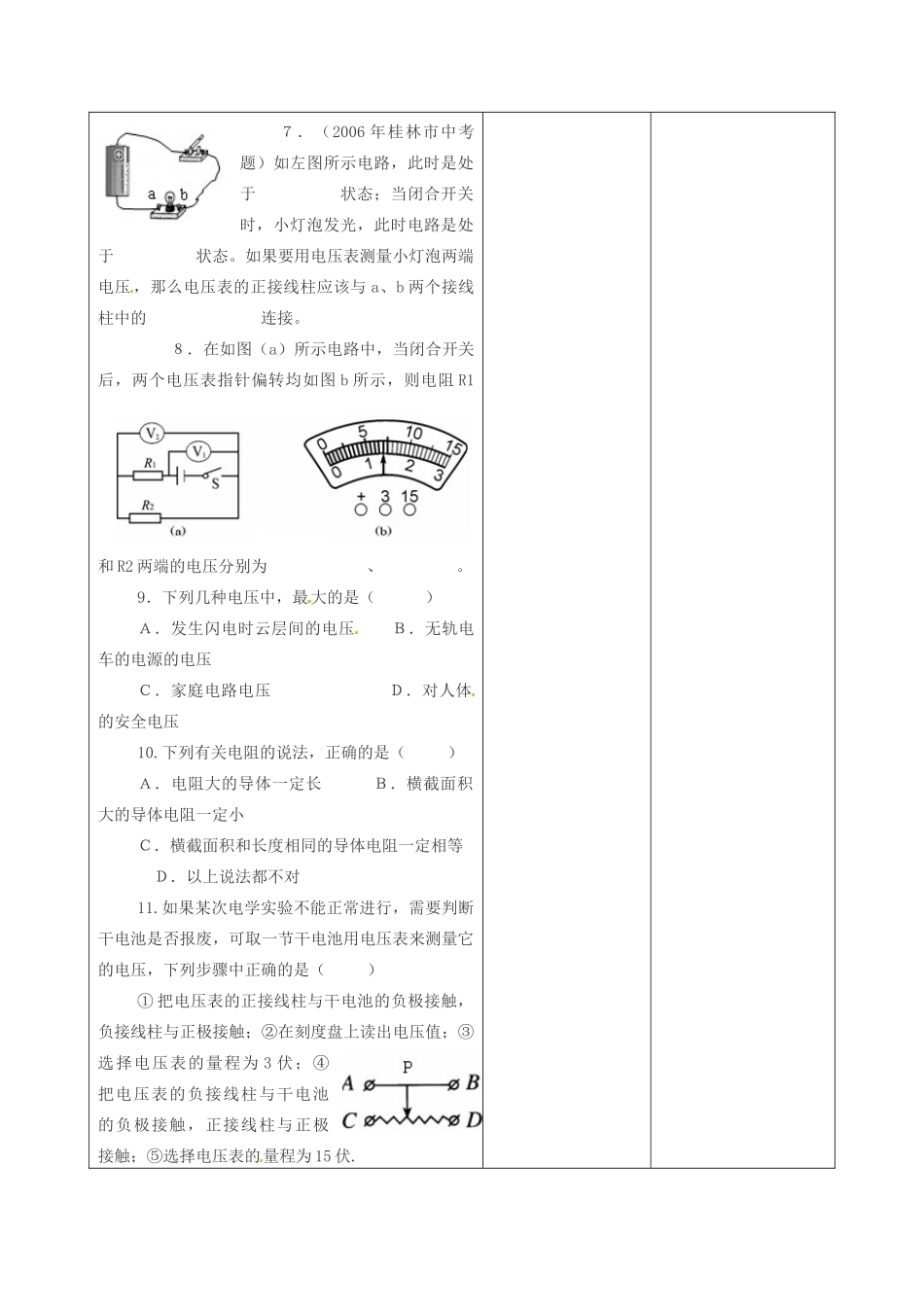

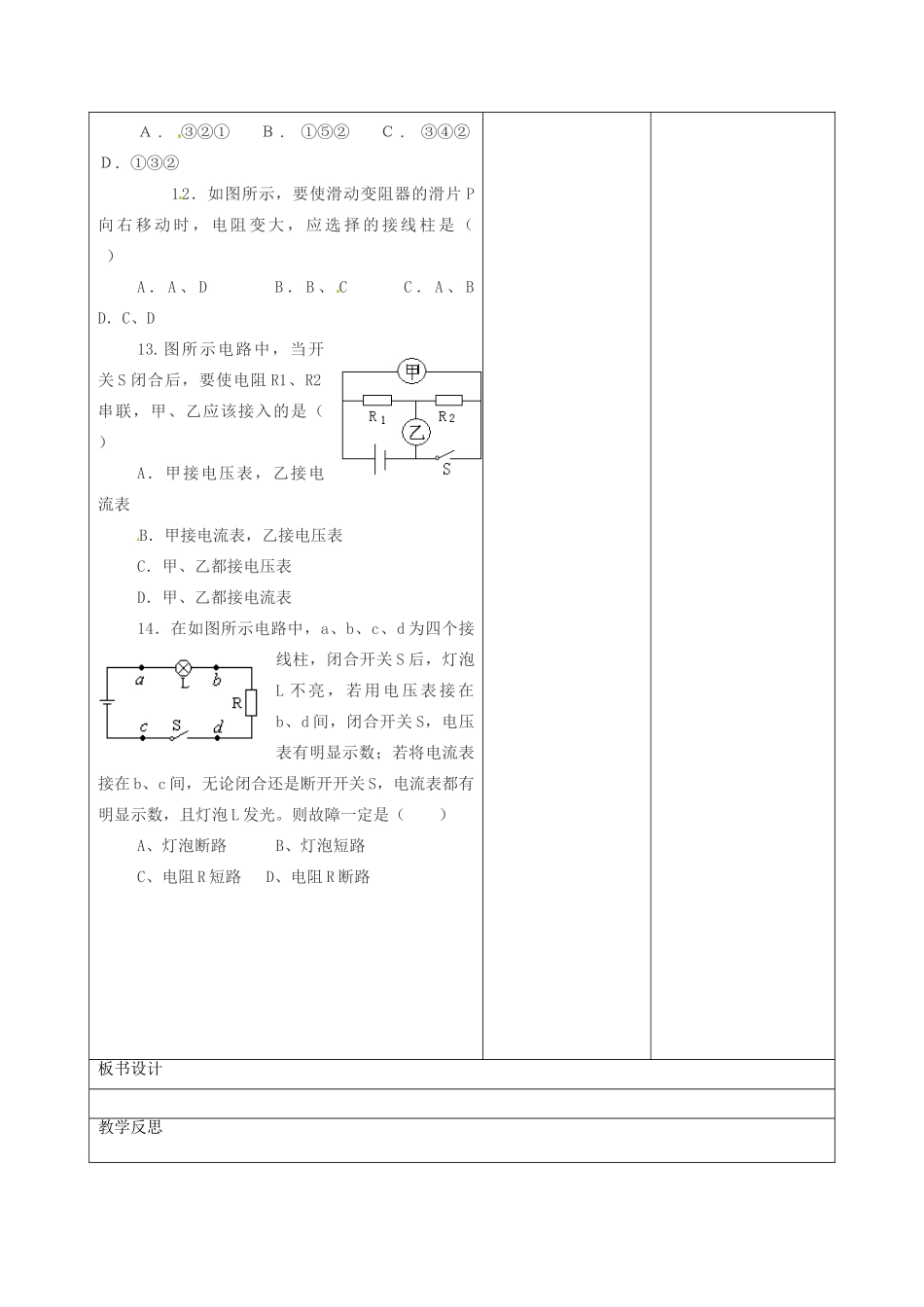

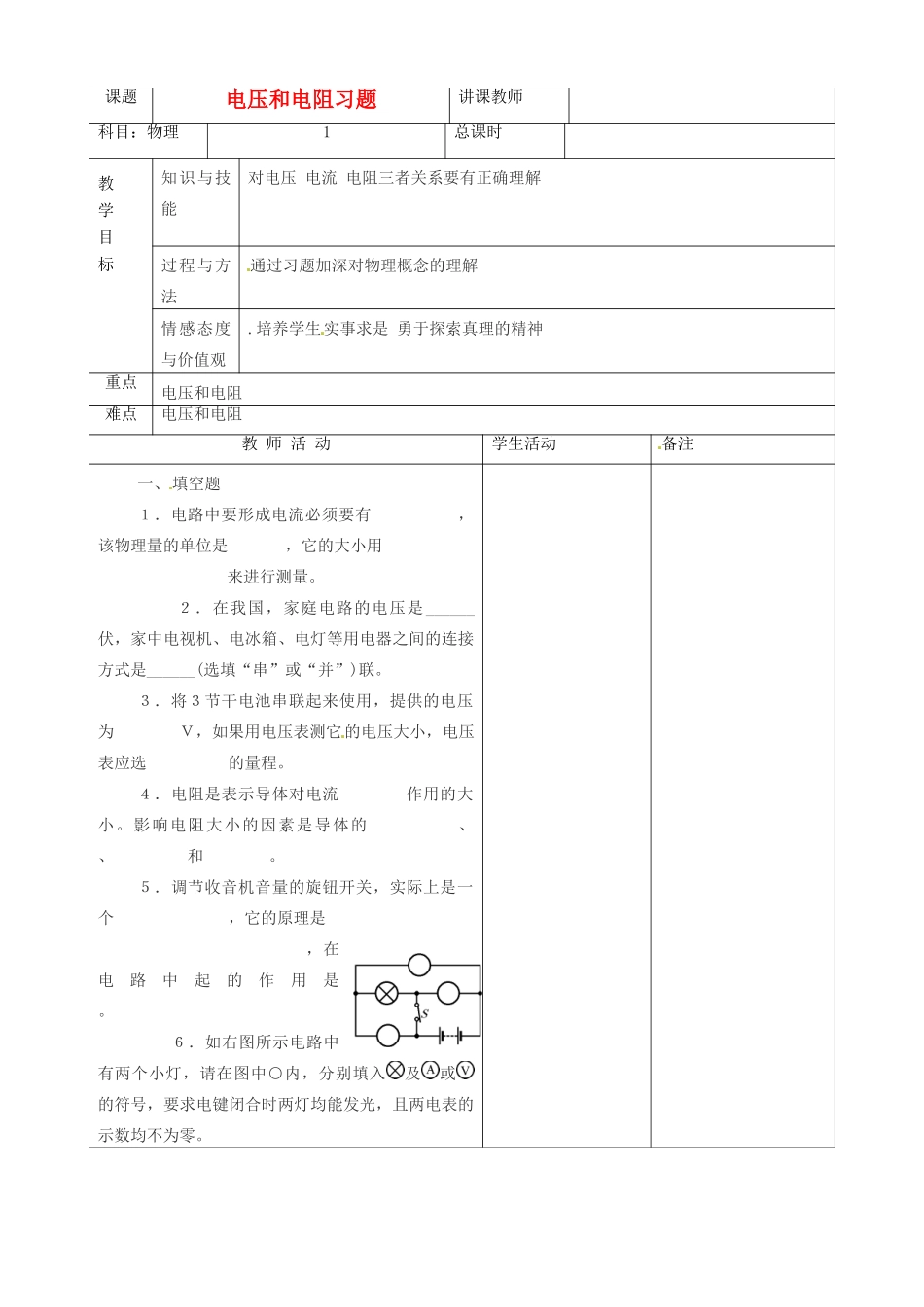

课题电压和电阻习题讲课教师科目：物理1总课时教学目标知识与技能对电压电流电阻三者关系要有正确理解过程与方法通过习题加深对物理概念的理解情感态度与价值观.培养学生实事求是勇于探索真理的精神重点电压和电阻难点电压和电阻教师活动学生活动备注一、填空题１．电路中要形成电流必须要有，该物理量的单位是，它的大小用来进行测量。２．在我国，家庭电路的电压是______伏，家中电视机、电冰箱、电灯等用电器之间的连接方式是______(选填“串”或“并”)联。３．将３节干电池串联起来使用，提供的电压为Ｖ，如果用电压表测它的电压大小，电压表应选的量程。４．电阻是表示导体对电流作用的大小。影响电阻大小的因素是导体的、、和。５．调节收音机音量的旋钮开关，实际上是一个，它的原理是，在电路中起的作用是。６．如右图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。７．（2006年桂林市中考题）如左图所示电路，此时是处于状态；当闭合开关时，小灯泡发光，此时电路是处于状态。如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的连接。８．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为、。9．下列几种电压中，最大的是（）Ａ．发生闪电时云层间的电压Ｂ．无轨电车的电源的电压Ｃ．家庭电路电压Ｄ．对人体的安全电压10.下列有关电阻的说法，正确的是（）Ａ．电阻大的导体一定长Ｂ．横截面积大的导体电阻一定小Ｃ．横截面积和长度相同的导体电阻一定相等Ｄ．以上说法都不对11.如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤中正确的是（）①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触；②在刻度盘上读出电压值；③选择电压表的量程为3伏；④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触；⑤选择电压表的量程为15伏.Ａ.③②①Ｂ.①⑤②Ｃ.③④②Ｄ．①③②12．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、DB．B、CC．A、BD．C、D13.图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表14．在如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。则故障一定是（）A、灯泡断路B、灯泡短路C、电阻R短路D、电阻R断路板书设计教学反思
