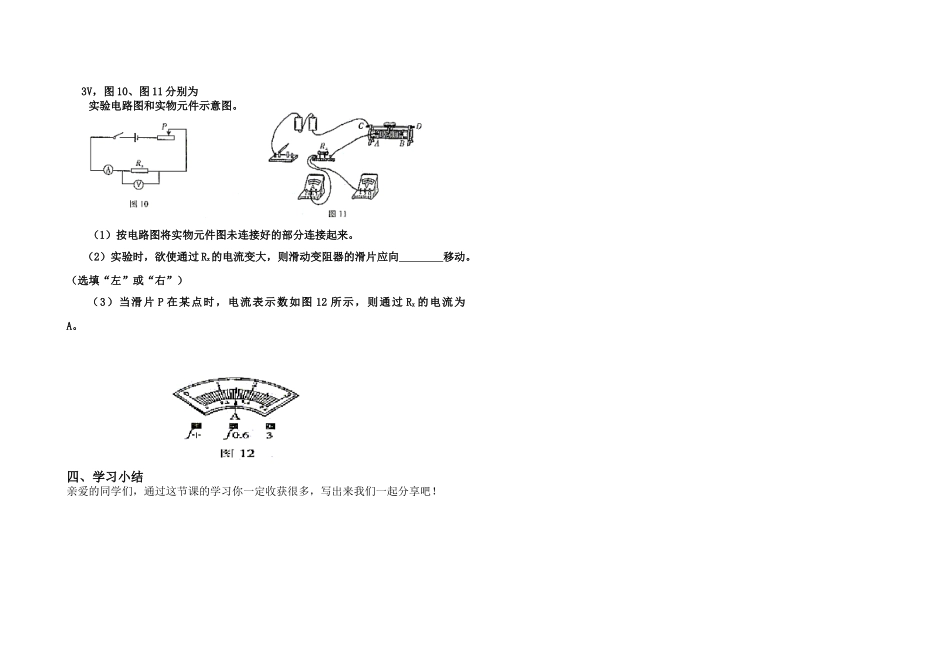

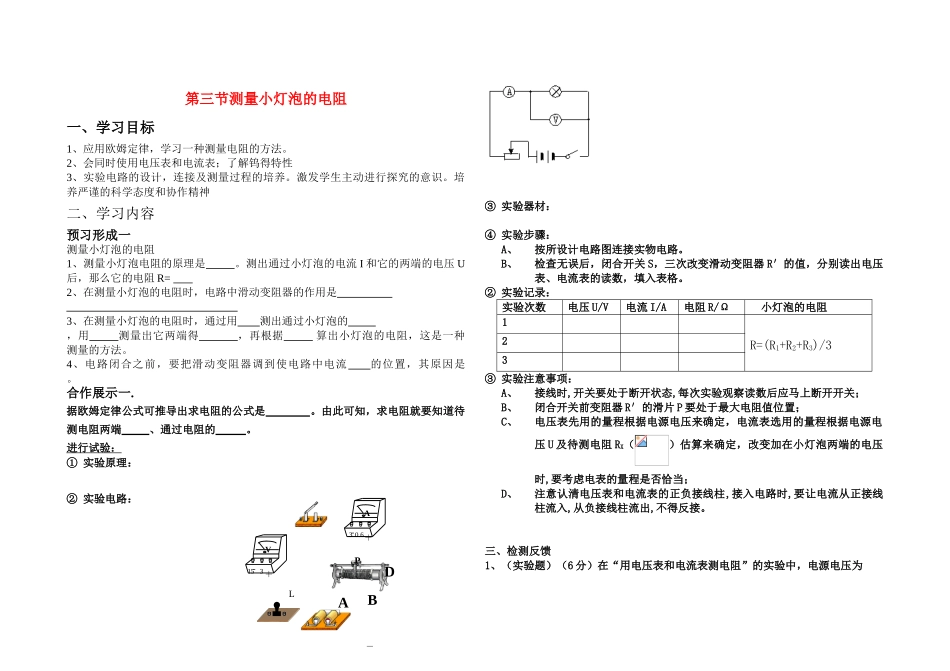

第三节测量小灯泡的电阻一、学习目标1、应用欧姆定律，学习一种测量电阻的方法。2、会同时使用电压表和电流表；了解钨得特性3、实验电路的设计，连接及测量过程的培养。激发学生主动进行探究的意识。培养严谨的科学态度和协作精神二、学习内容预习形成一测量小灯泡的电阻1、测量小灯泡电阻的原理是。测出通过小灯泡的电流I和它的两端的电压U后，那么它的电阻R=2、在测量小灯泡的电阻时，电路中滑动变阻器的作用是3、在测量小灯泡的电阻时，通过用测出通过小灯泡的，用测量出它两端得，再根据算出小灯泡的电阻，这是一种测量的方法。4、电路闭合之前，要把滑动变阻器调到使电路中电流的位置，其原因是。合作展示一.据欧姆定律公式可推导出求电阻的公式是。由此可知，求电阻就要知道待测电阻两端、通过电阻的。进行试验：①实验原理：②实验电路：③实验器材：④实验步骤：A、按所设计电路图连接实物电路。B、检查无误后，闭合开关S，三次改变滑动变阻器R′的值，分别读出电压表、电流表的读数，填入表格。②实验记录：实验次数电压U/V电流I/A电阻R/Ω小灯泡的电阻1R=(R1+R2+R3)/323③实验注意事项：A、接线时,开关要处于断开状态,每次实验观察读数后应马上断开开关；B、闭合开关前变阻器R′的滑片P要处于最大电阻值位置；C、电压表先用的量程根据电源电压来确定，电流表选用的量程根据电源电压U及待测电阻RX（）估算来确定，改变加在小灯泡两端的电压时,要考虑电表的量程是否恰当；D、注意认清电压表和电流表的正负接线柱,接入电路时,要让电流从正接线柱流入,从负接线柱流出,不得反接。三、检测反馈1、（实验题）（6分）在“用电压表和电流表测电阻”的实验中，电源电压为－CDABP-A＋0.63-V＋315L3V，图10、图11分别为实验电路图和实物元件示意图。（1）按电路图将实物元件图未连接好的部分连接起来。（2）实验时，欲使通过Rx的电流变大，则滑动变阻器的滑片应向移动。（选填“左”或“右”）（3）当滑片P在某点时，电流表示数如图12所示，则通过Rx的电流为A。四、学习小结亲爱的同学们，通过这节课的学习你一定收获很多，写出来我们一起分享吧！
