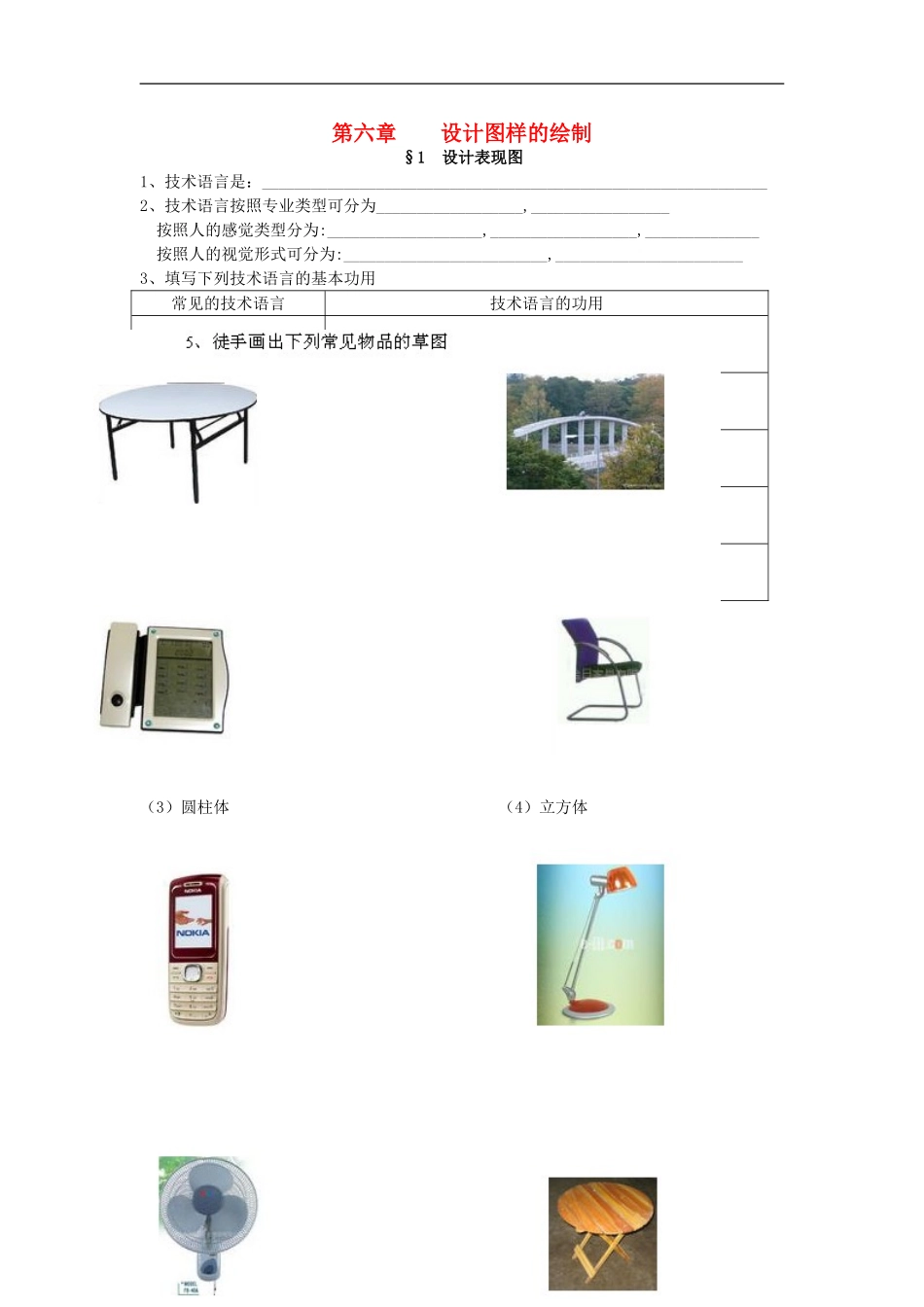

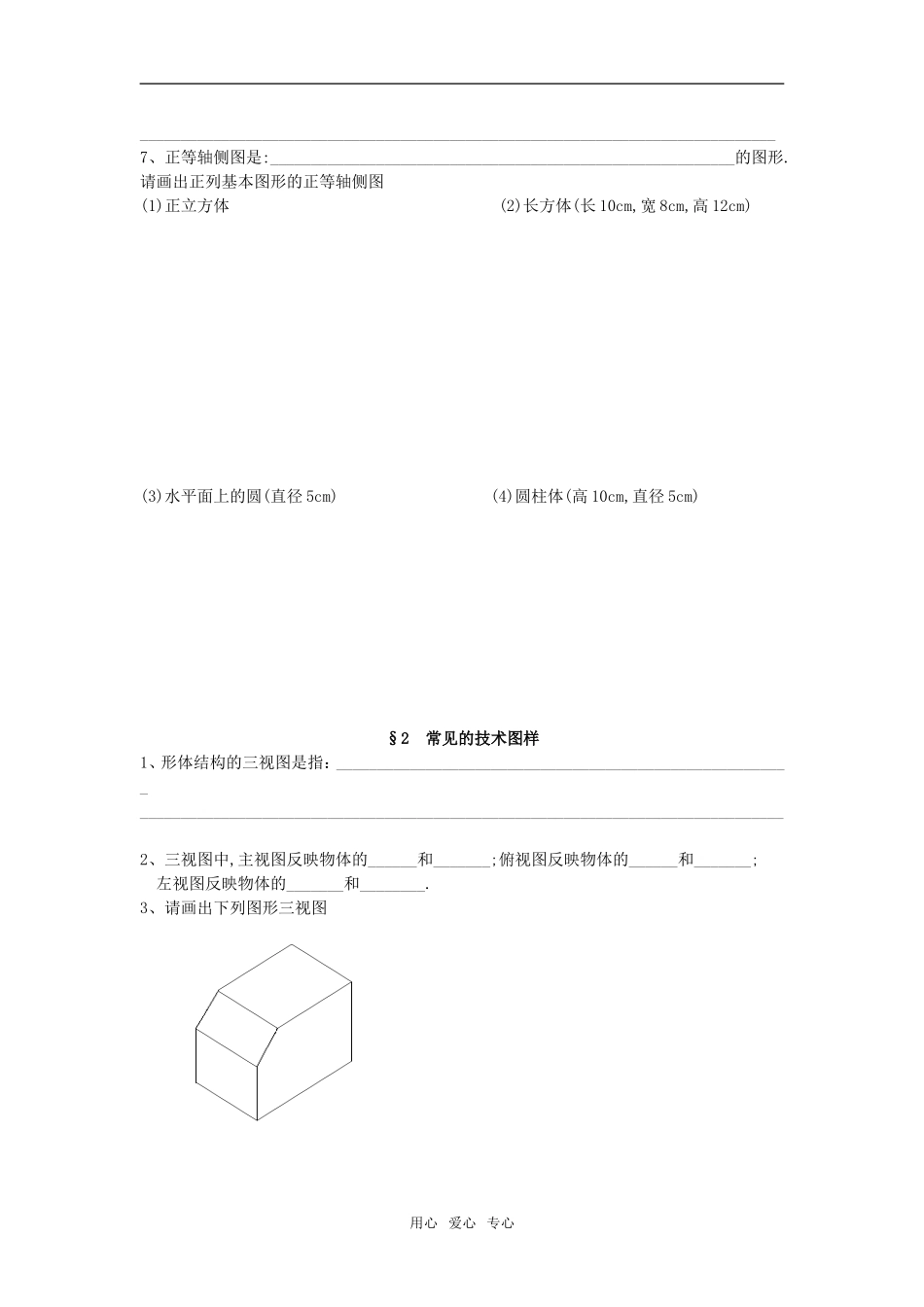

第六章设计图样的绘制§1设计表现图1、技术语言是：______________________________________________________________2、技术语言按照专业类型可分为__________________,_________________按照人的感觉类型分为:___________________,__________________,______________按照人的视觉形式可分为:_________________________,_______________________3、填写下列技术语言的基本功用常见的技术语言技术语言的功用口头语言技术图样图表计算机演示网络语言4、徒手画出下列基本图形的草图（1）正圆（2）正等测圆（3）圆柱体（4）立方体（5）长方体（6）圆锥体用心爱心专心6、效果图与草图的区别是_______________________________________________________用心爱心专心______________________________________________________________________________7、正等轴侧图是:_________________________________________________________的图形.请画出正列基本图形的正等轴侧图(1)正立方体(2)长方体(长10cm,宽8cm,高12cm)(3)水平面上的圆(直径5cm)(4)圆柱体(高10cm,直径5cm)§2常见的技术图样1、形体结构的三视图是指：_______________________________________________________________________________________________________________________________________2、三视图中,主视图反映物体的______和_______;俯视图反映物体的______和_______;左视图反映物体的_______和________.3、请画出下列图形三视图用心爱心专心用心爱心专心4、形体的尺寸标注(1)尺寸标注的基本要求是:_______________________________________________________(2)完整的尺寸标注应的要素要素的具体要求注意事项(3)直径的标注方法有多种,请用不同方法标注下列四个圆形的直径(直径为15mm)(4)标注形体尺寸时,应注意______________________________________请标出下列图的形体尺寸:图1的尺寸是:小圆直径:16mm,大圆半径:15mm,总高35mm,宽10mm图2的尺寸是:梯形的长边15mm,短边6mm，宽10mm,高20mm(画出它的主视图和俯视图,并标注尺寸)用心爱心专心5、机械加工图的表现形式是：6、机械加工图通常由_______________,___________________,________________________,________________________,_________________________等几部分组成.请完成下面两个机械零件的机械加工图(注:尺寸自定)用心爱心专心7、剖视图是指:________________________________________________________________________________________________________________________________________________.8、剖切平面的两大特征是:(1)___________________________________________________(2)___________________________________________________请画出下零件的主剖视图:§3计算机辅助制图1、计算机辅助制图的优点有_______________________,______________________________,用心爱心专心_________________________,________________________________.2、计算机辅助制图的应用范围____________________________________,____________________________________,_________________________________________.3、绘制三维表现图的一般步骤有:_____________________________,___________________.4、请利用三角尺,圆规等工具,手工绘制一个长1200mm,宽600mm,高1800mm的书架,对比下面给出的用计算机绘制的书架,比较它们的优缺点.第七章模型或原型的制作§1模型1、模型是___________________________________________________________的一种物体2、在设计的过程中模型具有的基本功能是__________________,________________________3、神州飞船及大东方号轮船都要利用模型进行试验,这种试验叫_____________________.4、用心爱心专心模型的基本阶段所起的作用§2工艺1、工艺是指____________________________________________________________的方法2、、常见的工艺有:________________,_______________,_________________,___________,_____________3、工艺对产品质量的___________,__________,_____________等方面有重要影响.4、金属材料的加工工序一般步骤操做要领常用的工具用心爱心专心§3制作模型根据你设计制作的下面两件常用物品,进行填空:制作白炽台灯的基本步骤制作简易书架的基本步骤画出台灯的草图画出书架的草图用心爱心专心
