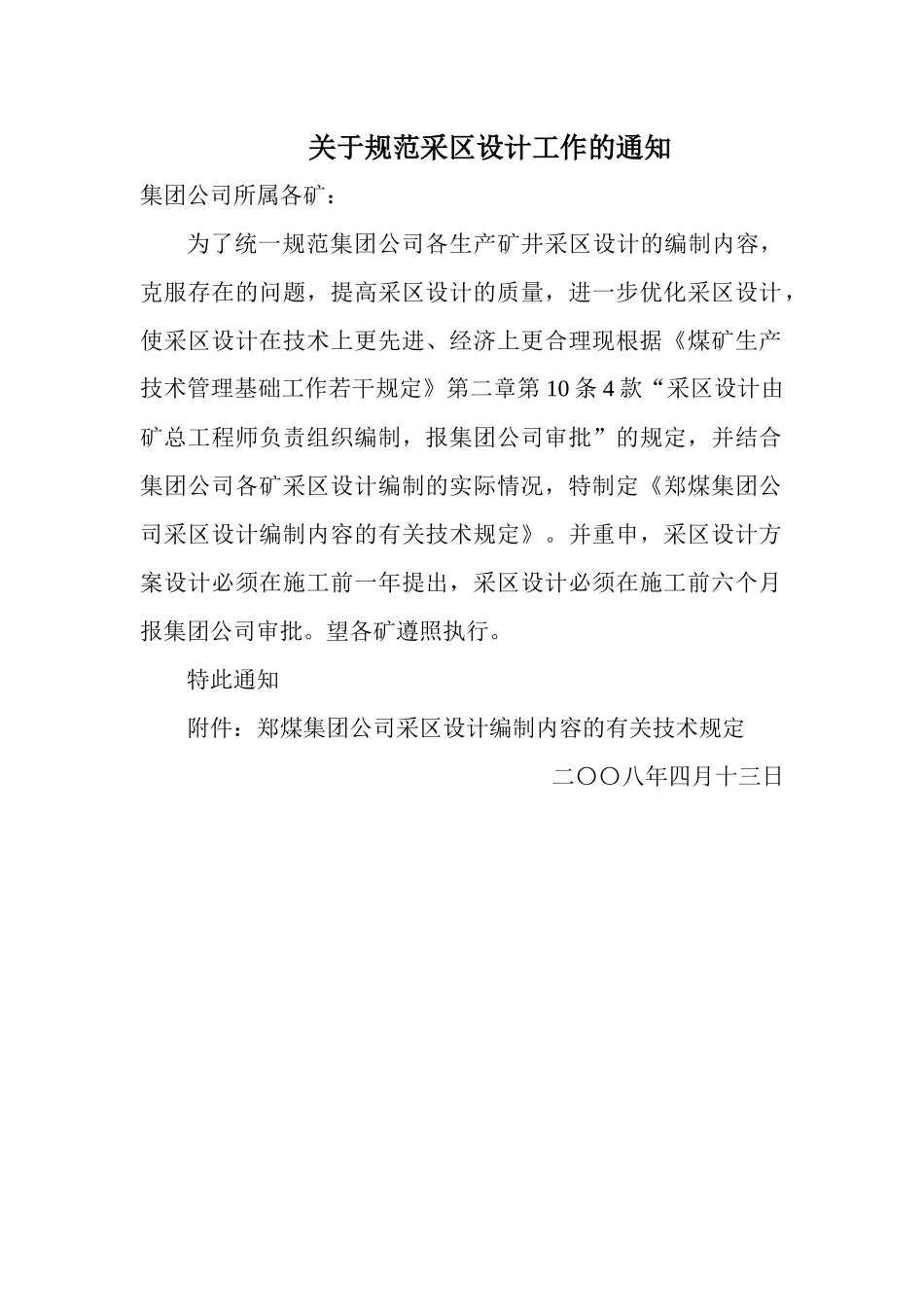

关于规范采区设计工作的通知集团公司所属各矿:为了统一规范集团公司各生产矿井采区设计的编制内容,克服存在的问题,提高采区设计的质量,进一步优化采区设计,使采区设计在技术上更先进、经济上更合理现根据《煤矿生产技术管理基础工作若干规定》第二章第10条4款“采区设计由矿总工程师负责组织编制,报集团公司审批”的规定,并结合集团公司各矿采区设计编制的实际情况,特制定《郑煤集团公司采区设计编制内容的有关技术规定》。并重申,采区设计方案设计必须在施工前一年提出,采区设计必须在施工前六个月报集团公司审批。望各矿遵照执行。特此通知附件:郑煤集团公司采区设计编制内容的有关技术规定二〇〇八年四月十三日郑煤集团公司采区设计编制内容的有关技术规定矿井采区设计一般应先进行采区开采方案设计,经比较确定后,才能进行正规采区设计。方案比较应重点从技术上和经济上进行比较。采区设计编制要严格遵照国家有关煤炭开采的政策、技术规定和规范的要求,要具备可靠的设计资料依据,要求提供采区设计说明书一份和有关设计图纸十二张。具体要求如下:第一部分采区说明书编制内容采区设计说明书要求具备四个附件、两个附图、七个附表说明书内容共分七个章节分别予以叙述。采区说明书附件:附件一、参加设计人员名单及有关领导签字。附件二、采区地质说明书批复文件复印件。附件三、采区设计图纸目录(见第二部分)附件四、采区设计说明书目录(具体内容见后)附表(附说明书后):表一、采区设计工程量统计表(含工程费用)表二、采区通风阻力计算表(含容易期、困难期)表三、采区机械设备配备统计表(含材料及价格)表四、采区用电负荷统计表表五、采区井巷工程施工进度表表六、采区投资综合统计表(前一、三表已详列的,可不附投资概算)表七、采区主要技术经济指标表。附图(附说明书中):一)通风系统示意图(含容易、困难期)二)排水系统示意图。采区设计说明书目录及编制内容前言:采区设计的依据、指导思想、方案的确定、主要特点、主要经济指标和开采价值分析,存在主要问题。第一章采区概况及地质特征1.1采区概况一、采区所处井田位置、采区边界及邻区情况二、地形地势三、地面河流、交通位置及主要建筑物分布情况四、采区设计有关问题说明。1.2采区地质特征一、地质构造二、煤系、煤层及煤质特征三、水文地质四、瓦斯、煤尘及自燃情况五、采区储量计算(应与批准的地质说明书一致)六、采区的勘探程度分析与影响安全生产因素。第二章采区巷道布置2.1采区设计生产能力及服务年限一、采区设计生产能力确定二、服务年限三、工作制度2.2采区巷道布置一、采区巷道布置方式分析二、上(下)山位置、数目及层位的确定三、区段划分四、采区运输系统及煤仓五、采区车场形式选择六、采区水仓位置七、投产工作面概况八、采区地面建筑物对开采方式的影响分析2.3采区设计工程量及施工工期一、采区设计工程量二、施工安排及工期第三章采煤方法3.1采煤方法采煤方法选择及顶板管理方法3.2回采工艺回采工艺选择、回采工作面主要装备及回采工艺流程3.3采区生产能力计算一、达到采区设计能力的采面个数及产量配置二、采掘工作面生产能力计算(包括生产能力效验)三、回采工作面接替顺序第四章采区通风4.1通风设计依据及通风方式一、通风设计依据二、通风方式三、防突设计四、安全检测监控设计4.2采区风量计算与分配4.3通风阻力计算第五章采区机械设备配备及主要设备选型计算5.1大巷运输设备5.2上(下)山设备5.3集中运输巷设备采用倾斜或条带开采方式时5.4回采工作面设备包括上下副巷及采面设备5.5施工设备掘进工作面及施工所需其它设备5.6通风设备包括采区通风所需主扇和局扇型号及台数5.7排水设备包括下山采区水仓及采掘工作面所需排水设备5.8采区供电包括采区供电设备设计和通讯、照明等5.9主要安全设备(含探水钻及安全监控设备等)第六章安全技术措施6.1防止瓦斯、煤尘爆炸设施6.2防治水措施6.3防火措施6.4其它安全技术措施根据采区特殊要求而制定的安全技术措施第七章经济效益分析7.1劳动定员及劳动生产效率7.2采区投产时投资概算井巷工程、新购设备及材料、安装、...
