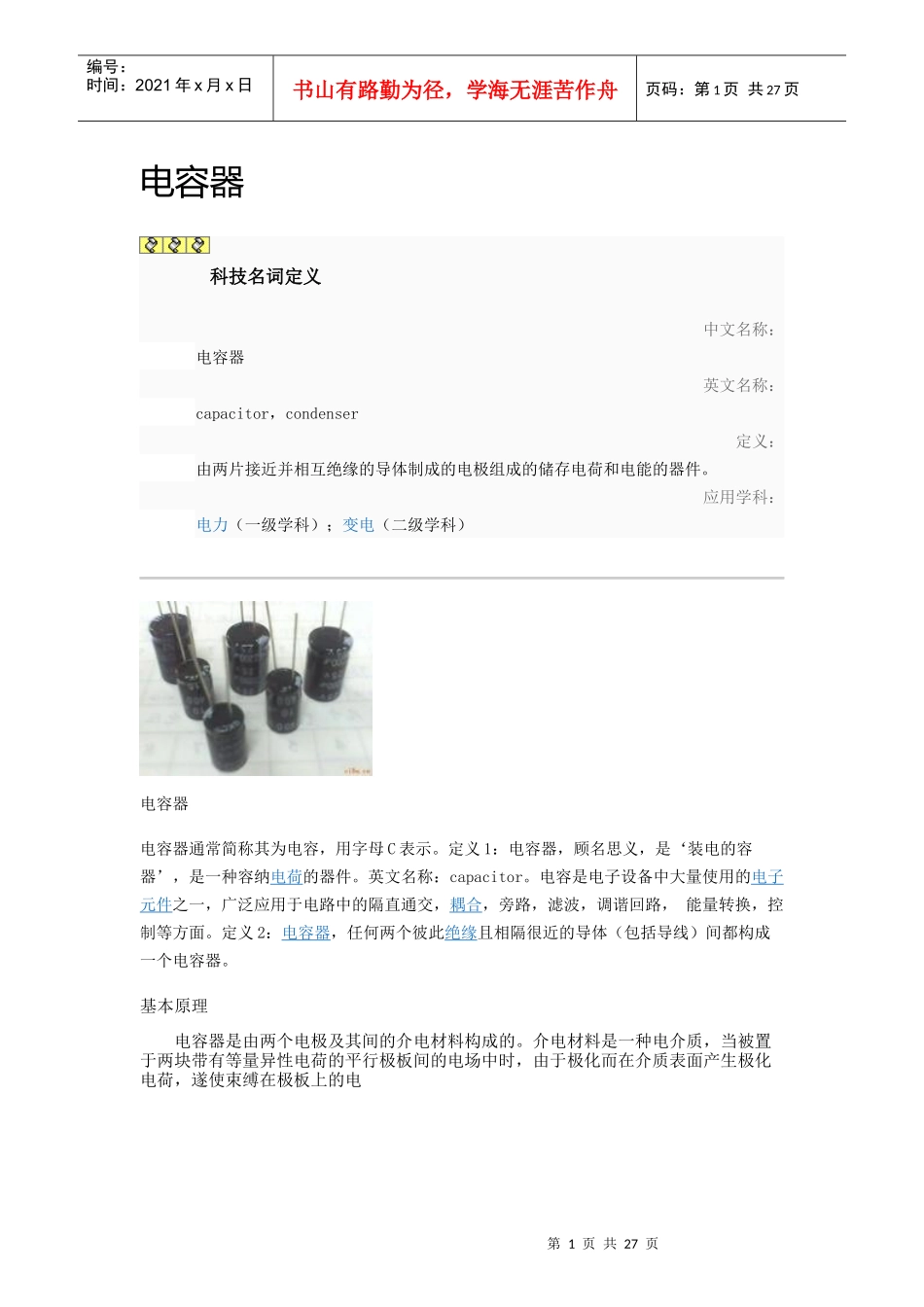

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页电容器科技名词定义中文名称：电容器英文名称：capacitor，condenser定义：由两片接近并相互绝缘的导体制成的电极组成的储存电荷和电能的器件。应用学科：电力（一级学科）；变电（二级学科）电容器电容器通常简称其为电容，用字母C表示。定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。基本原理电容器是由两个电极及其间的介电材料构成的。介电材料是一种电介质，当被置于两块带有等量异性电荷的平行极板间的电场中时，由于极化而在介质表面产生极化电荷，遂使束缚在极板上的电第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页清晰的高频电容荷相应增加，维持极板间的电位差不变。这就是电容器具有电容特征的原因。电容器中储存的电量Q等于电容量C与电极间的电位差U的乘积。电容量与极板面积和介电材料的介电常数ε成正比，与介电材料厚度（即极板间的距离）成反比。编辑本段定义1.电路中具有储存电荷功能的装置叫做电容器。（鲁科版）2.电容器是一种常用的电学元件，它可以用来储存电荷。（粤教版）3.物理学中，把能储存电荷和电能的装置叫做电容器。（沪科版）编辑本段器件功能充电和放电是电容器的基本功能。充电使电容器带电（储存电荷和电能）的过程称为充电。这时电容器的两个极板总是一个极板带正电，另一个极板带等量的负电。把电容器的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。充电后电容器的两极板之间就有了电场，充电过程把从电源获得的电能储存在电容器中。放电使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。例如，用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。放电后电容器的两极板之间的电场消失，电能转化为其它形式的能。电解电容器在一般的电子电路中，常用电容器来实现旁路、耦合、滤波、振荡、相移以及波形变换等，这些作用都是其充电和放电功能的演变。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页电容器在电路中的作用：在直流电路中，电容器是相当于断路的。电容器是一种能够储藏电荷的元件，也是最常用的电子元件之一。这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。陶制电容器但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。实际上，电流是通过场的形式在电容器间通过的。在中学阶段，有句话，就叫通交流，阻直流，说的就是电容的这个性质。旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。去耦去耦，又称解耦。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大...
