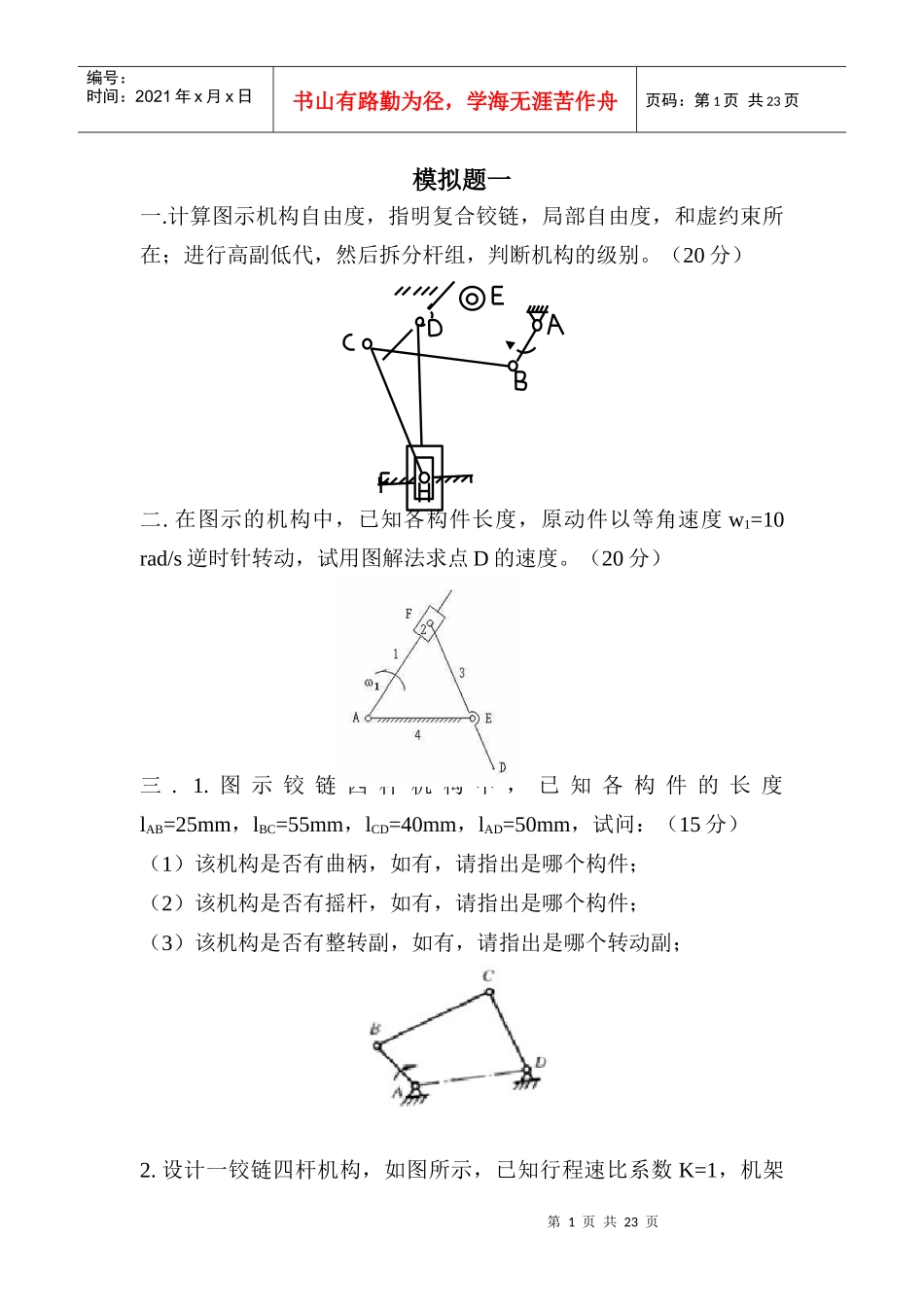

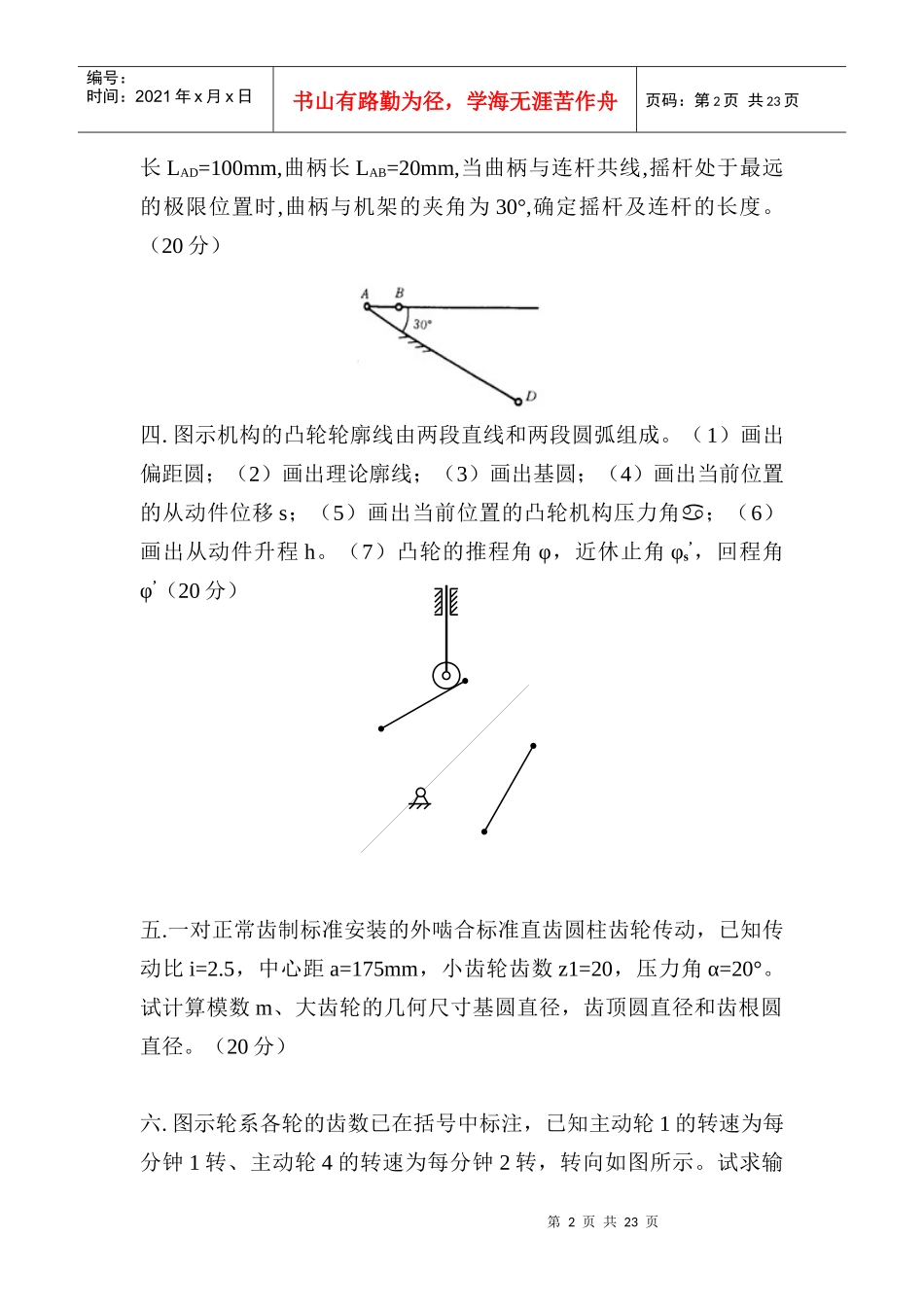

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页模拟题一一.计算图示机构自由度，指明复合铰链，局部自由度，和虚约束所在；进行高副低代，然后拆分杆组，判断机构的级别。（20分）二.在图示的机构中，已知各构件长度，原动件以等角速度w1=10rad/s逆时针转动，试用图解法求点D的速度。（20分）三.1.图示铰链四杆机构中，已知各构件的长度lAB=25mm，lBC=55mm，lCD=40mm，lAD=50mm，试问：（15分）（1）该机构是否有曲柄，如有，请指出是哪个构件；（2）该机构是否有摇杆，如有，请指出是哪个构件；（3）该机构是否有整转副，如有，请指出是哪个转动副；2.设计一铰链四杆机构，如图所示，已知行程速比系数K=1，机架第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页长LAD=100mm,曲柄长LAB=20mm,当曲柄与连杆共线,摇杆处于最远的极限位置时,曲柄与机架的夹角为30°,确定摇杆及连杆的长度。（20分）四.图示机构的凸轮轮廓线由两段直线和两段圆弧组成。（1）画出偏距圆；（2）画出理论廓线；（3）画出基圆；（4）画出当前位置的从动件位移s；（5）画出当前位置的凸轮机构压力角；（6）画出从动件升程h。（7）凸轮的推程角φ，近休止角φs’，回程角φ’（20分）五.一对正常齿制标准安装的外啮合标准直齿圆柱齿轮传动，已知传动比i=2.5，中心距a=175mm，小齿轮齿数z1=20，压力角α=20°。试计算模数m、大齿轮的几何尺寸基圆直径，齿顶圆直径和齿根圆直径。（20分）六.图示轮系各轮的齿数已在括号中标注，已知主动轮1的转速为每分钟1转、主动轮4的转速为每分钟2转，转向如图所示。试求输第3页共23页第2页共23页(25)3(30)2'4(90)1(25)2(30)3'(20)n1n4HW2w1M1M221编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页出构件H的转速和转向。（20分）七.图示减速器，已知传动比i=z2/z1=3，作用在大齿轮上的阻力矩随大齿轮的转角φ2变化，其变化规律为：当0<=φ2<=120°时，阻力矩为M2=300N•m；当120°<=φ2<=360°时，阻力矩为M2=0，又已知小齿轮的转动惯量为J1，大齿轮的转动惯量为J2。假设作用在小齿轮上的驱动力矩M1为常数，小齿轮为等效构件。试求等效转动惯量Je，等效驱动力矩Md，等效阻力矩Mr。（15分）第4页共23页第3页共23页BAFCGHDECAOB编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页模拟题二一.平面机构的机构分析（20分）1.计算图示系统自由度，并指明虚约束、复合铰链、局部自由度。（8分）2.以AB为原动件对图示机构进行结构分析，要求画出原动件、基本组，并指出机构的级别。（8分）3.试对图示机构进行高副低代，要求画出替代机构。（4分）二.平面机构的运动分析图所示连杆机构中给定各构件长度和w1＝常数，试用相对运动图解法求杆5的角速度w5，写出求解的速度矢量方程，作出速度多边形第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页（20分）三.平面连杆机构及其设计（35分）1.如图所示，设已知四杆机构各构件的长度a=240mm；b=600mm；c=400mm；d=500mm，试回答下列问题：（15分）⑴当取杆4为机架时，是否有曲柄存在？⑵若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构？如何获得？2.已知曲柄摇杆机构的行程速比系数K=1.4、摇杆长度c=600mm、摇杆最大输出摆角φ=30°，机架长度d=300mm。试用图解法设计该机构。要求自选比例尺画出设计图（不得书写作图过程），写出极位夹角，曲柄长度a和连杆长度b的计算式和计算结果。（20分）第6页共23页第5页共23页W编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页四.凸轮机构及其设计（20分）图示凸轮机构的凸轮为圆盘。试画出理论廓线、基圆、偏距圆、从动件升程h、凸轮从当前位置逆时针转过120°时的机构压力角α和从动件位移s。五.齿轮机构（20分）一对渐开线外啮合正常齿标准直齿圆柱齿轮传动，已知模数m=4mm，压力角α=20°，齿数z1=20，z2=60，试求：（1）两个齿轮的分度圆直径d1，d2和...
