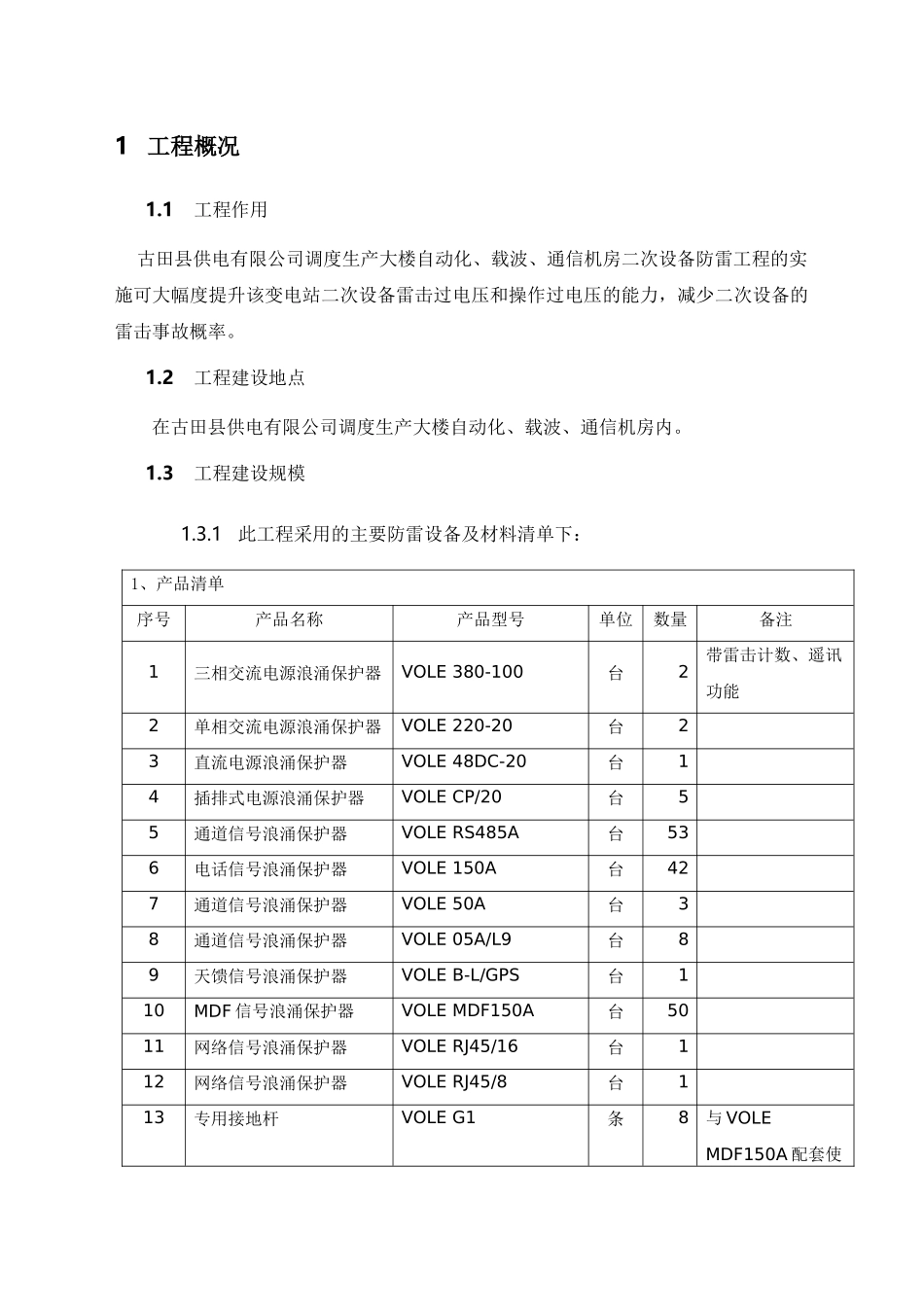

1工程概况1.1工程作用古田县供电有限公司调度生产大楼自动化、载波、通信机房二次设备防雷工程的实施可大幅度提升该变电站二次设备雷击过电压和操作过电压的能力，减少二次设备的雷击事故概率。1.2工程建设地点在古田县供电有限公司调度生产大楼自动化、载波、通信机房内。1.3工程建设规模1.3.1此工程采用的主要防雷设备及材料清单下：1、产品清单序号产品名称产品型号单位数量备注1三相交流电源浪涌保护器VOLE380-100台2带雷击计数、遥讯功能2单相交流电源浪涌保护器VOLE220-20台23直流电源浪涌保护器VOLE48DC-20台14插排式电源浪涌保护器VOLECP/20台55通道信号浪涌保护器VOLERS485A台536电话信号浪涌保护器VOLE150A台427通道信号浪涌保护器VOLE50A台38通道信号浪涌保护器VOLE05A/L9台89天馈信号浪涌保护器VOLEB-L/GPS台110MDF信号浪涌保护器VOLEMDF150A台5011网络信号浪涌保护器VOLERJ45/16台112网络信号浪涌保护器VOLERJ45/8台113专用接地杆VOLEG1条8与VOLEMDF150A配套使第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页用14青岛捷创逆变电源3k架12、辅材清单序号材料名称规格/型号单位数量1线耳（紫铜材料）DT-25mm2个302线耳（紫铜材料）DT-16mm2个23线耳（紫铜材料）DT-10mm2个104线耳（紫铜材料）DT-6mm2个605多股铜导线BVR-25mm2（黄绿色）米306多股铜导线BVR-16mm2（黄绿色）米67多股铜导线BVR-10mm2（黄绿色）米68多股铜导线BVR-6mm2（黄绿色）米509多股铜导线BVR-10mm2（黄色）米410多股铜导线BVR-10mm2（绿色）米411多股铜导线BVR-10mm2（红色）米412多股铜导线BVR-10mm2（蓝色）米413多股铜导线BVR-6mm2（红色）米614多股铜导线BVR-6mm2（蓝色）米615空气开关NB1-63/C32/3P个216空气开关NB1-63/C16/2P个217空气开关ABBS262U/C16/2P个118浪涌保护器安装盒VOLEBX1个319接地方铜条10×10×1000米520网络跳线双绞线米3221接地铜排4mm×40mm米483个机房第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页22导轨DIN35mm条3023取钢筋水泥柱接地处11.3.2工程技术特点本工程的施工范围在古田县供电有限公司调度生产大楼自动化、载波、通信机房内，工程的施工不会影响系统的正常运行，部分信号线路因串联信号浪涌保护器会有短时间的通讯中断，但在短时间内会恢复正常，不会长时间影响调度大楼的正常通讯。此工程施工人员少，时间短，在做好绝缘与隔离的前提下不会发生施工人员与运行设备的安全事故。第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页2施工任务序号产品名称产品型号单位安装位置数量备注1三相交流电源浪涌保护器VOLE380-100台载波机房UPS电源柜交流输入端、通信机房交直流一体屏交流各一台2带雷击计数、遥讯功能2单相交流电源浪涌保护器VOLE220-20台载波机房交流电源分配屏单相交流电源13直流电源浪涌保护器VOLE48DC-20台通信机房交直流一体屏交流直流-48V母排14电话信号浪涌保护器VOLE150A台载波机房载波屏6台、城西城载波机屏2台、水口横山载波机屏4台、黄田载波机屏2台（均为载波电话线路上）14每台两条5通道信号浪涌保护器VOLE50A台载波机房载波屏3条载波电缆36通道信号浪涌保护器VOLERS485A台载波机房载波屏3台、城西载波机屏1台、水口横山载波机屏2台、黄田载波机屏1台，信息机房的自动化信息处理柜16台（均为调度通道线路上安装）237网络信号浪涌VOLE台通信机房华为交换机1第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页序号产品名称产品型号单位安装位置数量备注保护器RJ45/16柜4条网线8网络信号浪涌保护器VOLERJ45/8台信息机房的自动化信息处理柜、调度电脑、内网办公HUB、WEB发布服务器的7条网线上18口9MDF信号浪涌保护器VOLEMDF150A台市话外线,宿舍区电缆5010单相交流电源浪涌保护器VOLE220-20台载波机房电源屏出线位置1往调度室不间断电源11通道信号浪涌保护器VOLE05A/L9台通信机房E1出线(L9头)8视频会议E1出线防雷12天馈信号浪涌保护器VOLEB-L/GPS台卫星时钟G...
