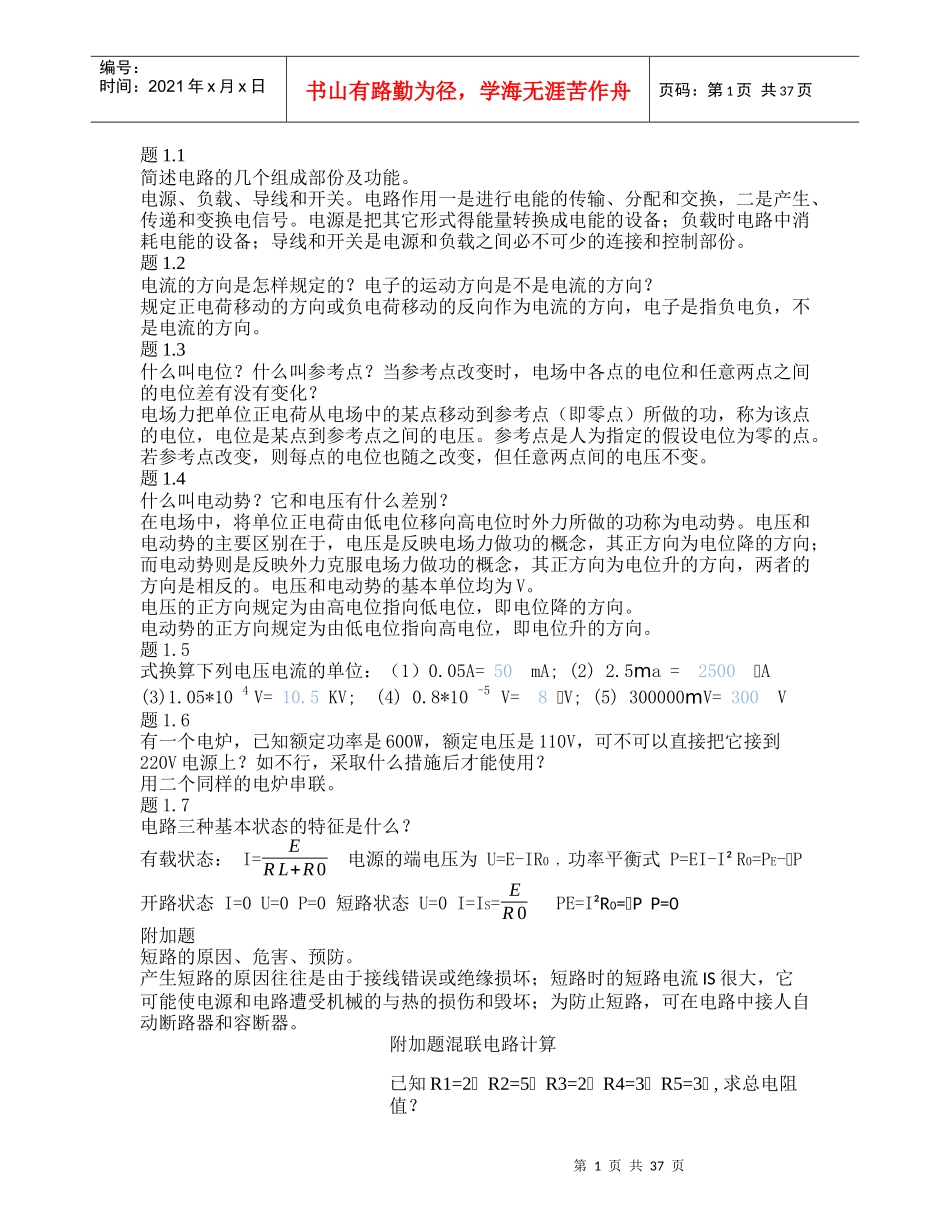

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页题1.1简述电路的几个组成部份及功能。电源、负载、导线和开关。电路作用一是进行电能的传输、分配和交换，二是产生、传递和变换电信号。电源是把其它形式得能量转换成电能的设备；负载时电路中消耗电能的设备；导线和开关是电源和负载之间必不可少的连接和控制部份。题1.2电流的方向是怎样规定的？电子的运动方向是不是电流的方向？规定正电荷移动的方向或负电荷移动的反向作为电流的方向，电子是指负电负，不是电流的方向。题1.3什么叫电位？什么叫参考点？当参考点改变时，电场中各点的电位和任意两点之间的电位差有没有变化？电场力把单位正电荷从电场中的某点移动到参考点（即零点）所做的功，称为该点的电位，电位是某点到参考点之间的电压。参考点是人为指定的假设电位为零的点。若参考点改变，则每点的电位也随之改变，但任意两点间的电压不变。题1.4什么叫电动势？它和电压有什么差别？在电场中，将单位正电荷由低电位移向高电位时外力所做的功称为电动势。电压和电动势的主要区别在于，电压是反映电场力做功的概念，其正方向为电位降的方向；而电动势则是反映外力克服电场力做功的概念，其正方向为电位升的方向，两者的方向是相反的。电压和电动势的基本单位均为V。电压的正方向规定为由高电位指向低电位，即电位降的方向。电动势的正方向规定为由低电位指向高电位，即电位升的方向。题1.5式换算下列电压电流的单位：（1）0.05A=50mA;(2)2.5ma=2500A(3)1.05*104V=10.5KV;(4)0.8*10-5V=8V;(5)300000mV=300V题1.6有一个电炉，已知额定功率是600W，额定电压是110V，可不可以直接把它接到220V电源上？如不行，采取什么措施后才能使用？用二个同样的电炉串联。题1.7电路三种基本状态的特征是什么？有载状态：I=ERL+R0电源的端电压为U=E-IR0，功率平衡式P=EI-I²R0=PE-P开路状态I=0U=0P=0短路状态U=0I=IS=ER0PE=I²R0=PP=0附加题短路的原因、危害、预防。产生短路的原因往往是由于接线错误或绝缘损坏；短路时的短路电流IS很大，它可能使电源和电路遭受机械的与热的损伤和毁坏；为防止短路，可在电路中接人自动断路器和容断器。附加题混联电路计算已知R1=2R2=5R3=2R4=3R5=3,求总电阻值？第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页解：将上图电路变化成如下图：RAB¿(R1+R5)R2(R1+R5)+R2=(2+3)∗52+3+5=2.5RAC¿(RAB+R3)R4(RAB+R3)+R4=(2.5+2)32.5+2+3=1.9答：总电阻值是1.940W60W如上图有40W和60W灯串联接在交流220V电路，求它们分别功率多少？解：先求灯丝电阻40W电阻：R40W¿V2P=220240=4840040=121060W电阻：R60W¿V2P=220260=4840060=807再求电流I¿UR1+R2=2201210+807=2202017≈0.1AP40W¿I2R=0.12*1210=12.1WP60W=I2R=0.12*807=8.07W答：40W灯实际功率是12.1W，60W灯实际功率是8.07W题1.8如图所示，已知R1=100，两个电流表的指示分别是I=3A,I1=2A,问I2和R2应该多少？解U=I1R1=100*2=200VI2=I-I1=3-2=1AR2¿U2I2=2001=200答：I2=1A,R2=200题1.9有两组蓄电池并联供电给负载，如图所示。E1=122V,r01=4,E2=126V,r02=2,R=10。试用支路电流法求两蓄电池各供给电流和功率，负载消耗多少功率？解：一根据KCL列b点方程I=I1+I2第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页根据KVL列abefa回路方程E1-E2=r01I-r02I2列bcdeb回路方程E2=r02I2+IR代入参数整理方程I=I1+I2(1)-4=4I1-2I2(2)126=2I2+10I(3)将（1）式代入（3）式消除I126=2I2+10I1+10I2(4)将（2）式等号两边乘6得-24=24I1-12I2(4)式减（5）得126-24=12I2+10I1+24I1-12I2102=34I1I1=10234=3A将I1代入（2）式得-4=4*3-2I2-4-12=-2I2I2=162=8A根据（1）式得I=I1+I2=3+8=11AP1=PE1=Pr01=E1I1-r01I1²=122*3-4*3²=366-36=330WP2=PE2-PR02=E2I-r02I2²=126*8-2*8²=1008-128=880WPR=I²R=11²*10=12*10=1210W答：I1=3AI2=8AI=11A,P1=330WP2=880WPR=1210W解二根据KCL列出b点公式I入=I出I1...
