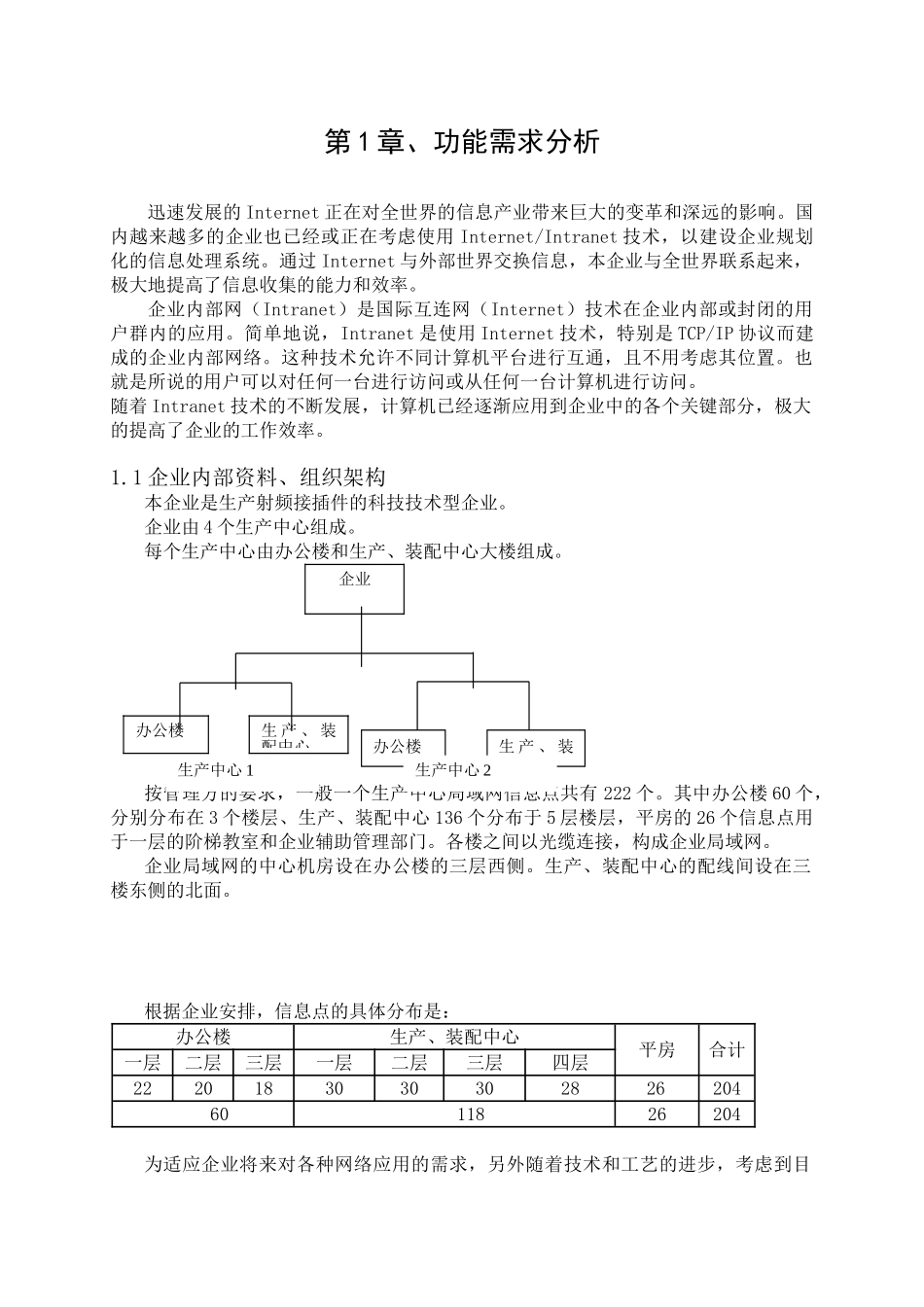

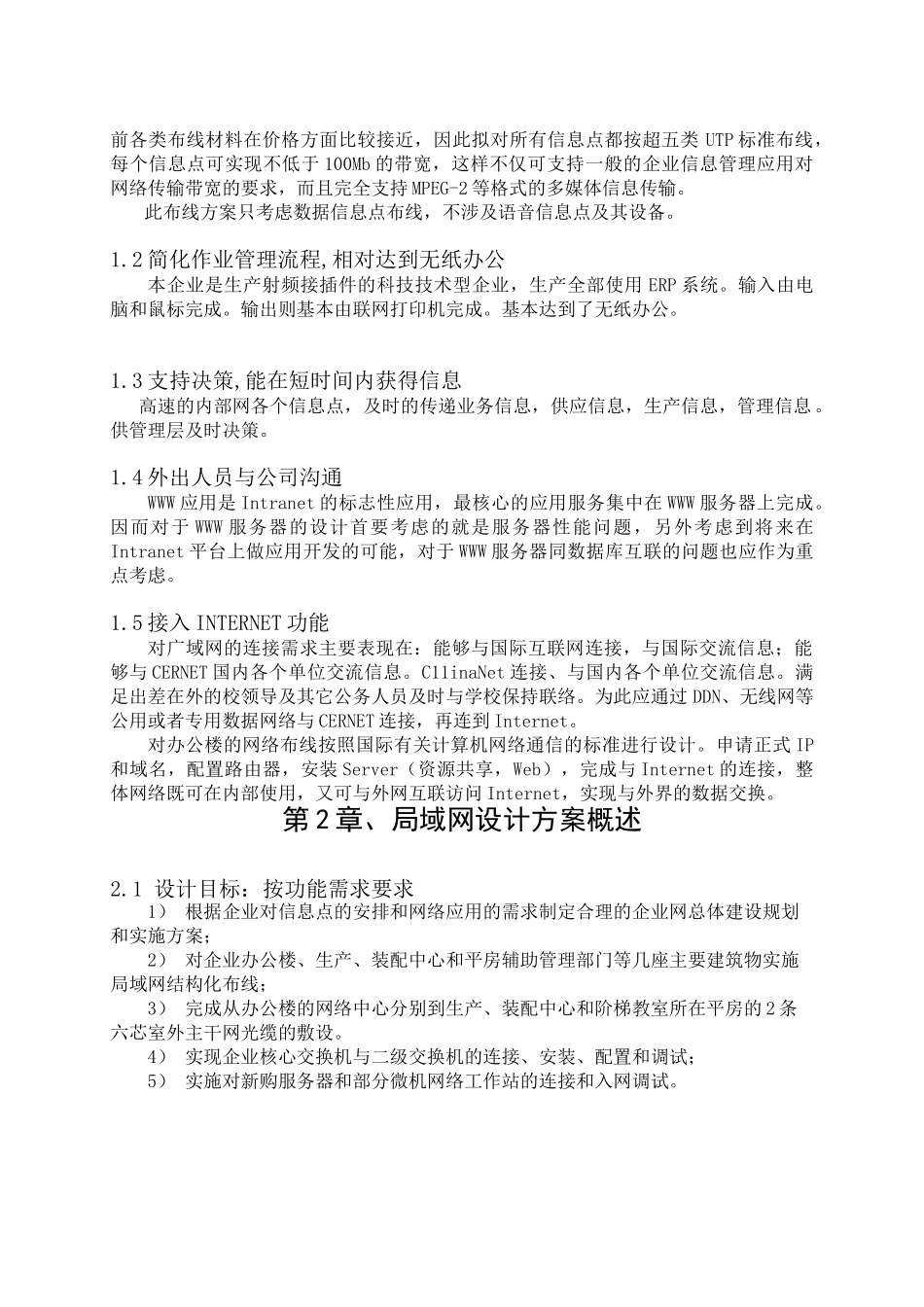

第1章、功能需求分析迅速发展的Internet正在对全世界的信息产业带来巨大的变革和深远的影响。国内越来越多的企业也已经或正在考虑使用Internet/Intranet技术，以建设企业规划化的信息处理系统。通过Internet与外部世界交换信息，本企业与全世界联系起来，极大地提高了信息收集的能力和效率。企业内部网（Intranet）是国际互连网（Internet）技术在企业内部或封闭的用户群内的应用。简单地说，Intranet是使用Internet技术，特别是TCP/IP协议而建成的企业内部网络。这种技术允许不同计算机平台进行互通，且不用考虑其位置。也就是所说的用户可以对任何一台进行访问或从任何一台计算机进行访问。随着Intranet技术的不断发展，计算机已经逐渐应用到企业中的各个关键部分，极大的提高了企业的工作效率。1.1企业内部资料、组织架构本企业是生产射频接插件的科技技术型企业。企业由4个生产中心组成。每个生产中心由办公楼和生产、装配中心大楼组成。按管理方的要求，一般一个生产中心局域网信息点共有222个。其中办公楼60个，分别分布在3个楼层、生产、装配中心136个分布于5层楼层，平房的26个信息点用于一层的阶梯教室和企业辅助管理部门。各楼之间以光缆连接，构成企业局域网。企业局域网的中心机房设在办公楼的三层西侧。生产、装配中心的配线间设在三楼东侧的北面。根据企业安排，信息点的具体分布是：办公楼生产、装配中心平房合计一层二层三层一层二层三层四层22201830303028262046011826204为适应企业将来对各种网络应用的需求，另外随着技术和工艺的进步，考虑到目企业办公楼生产、装配中心办公楼生产、装配中心生产中心1生产中心2前各类布线材料在价格方面比较接近，因此拟对所有信息点都按超五类UTP标准布线，每个信息点可实现不低于100Mb的带宽，这样不仅可支持一般的企业信息管理应用对网络传输带宽的要求，而且完全支持MPEG-2等格式的多媒体信息传输。此布线方案只考虑数据信息点布线，不涉及语音信息点及其设备。1.2简化作业管理流程,相对达到无纸办公本企业是生产射频接插件的科技技术型企业，生产全部使用ERP系统。输入由电脑和鼠标完成。输出则基本由联网打印机完成。基本达到了无纸办公。1.3支持决策,能在短时间内获得信息高速的内部网各个信息点，及时的传递业务信息，供应信息，生产信息，管理信息。供管理层及时决策。1.4外出人员与公司沟通WWW应用是Intranet的标志性应用，最核心的应用服务集中在WWW服务器上完成。因而对于WWW服务器的设计首要考虑的就是服务器性能问题，另外考虑到将来在Intranet平台上做应用开发的可能，对于WWW服务器同数据库互联的问题也应作为重点考虑。1.5接入INTERNET功能对广域网的连接需求主要表现在：能够与国际互联网连接，与国际交流信息；能够与CERNET国内各个单位交流信息。C11inaNet连接、与国内各个单位交流信息。满足出差在外的校领导及其它公务人员及时与学校保持联络。为此应通过DDN、无线网等公用或者专用数据网络与CERNET连接，再连到Internet。对办公楼的网络布线按照国际有关计算机网络通信的标准进行设计。申请正式IP和域名，配置路由器，安装Server（资源共享，Web），完成与Internet的连接，整体网络既可在内部使用，又可与外网互联访问Internet，实现与外界的数据交换。第2章、局域网设计方案概述2.1设计目标：按功能需求要求1）根据企业对信息点的安排和网络应用的需求制定合理的企业网总体建设规划和实施方案；2）对企业办公楼、生产、装配中心和平房辅助管理部门等几座主要建筑物实施局域网结构化布线；3）完成从办公楼的网络中心分别到生产、装配中心和阶梯教室所在平房的2条六芯室外主干网光缆的敷设。4）实现企业核心交换机与二级交换机的连接、安装、配置和调试；5）实施对新购服务器和部分微机网络工作站的连接和入网调试。2.2设计原则2.2.1先进性我们设计的网络方案采用三层分布式结构。核心层选用包括了锐捷网络高性能的万兆以太网交换机，可以实现对全网的数据进行高速无阻塞的交换，负责路由管理、网络管理、网络服务、核心数据处理等。汇聚层由锐捷网络STAR-S4909/S3550-12G全千兆路由交换机组成，负责接...
