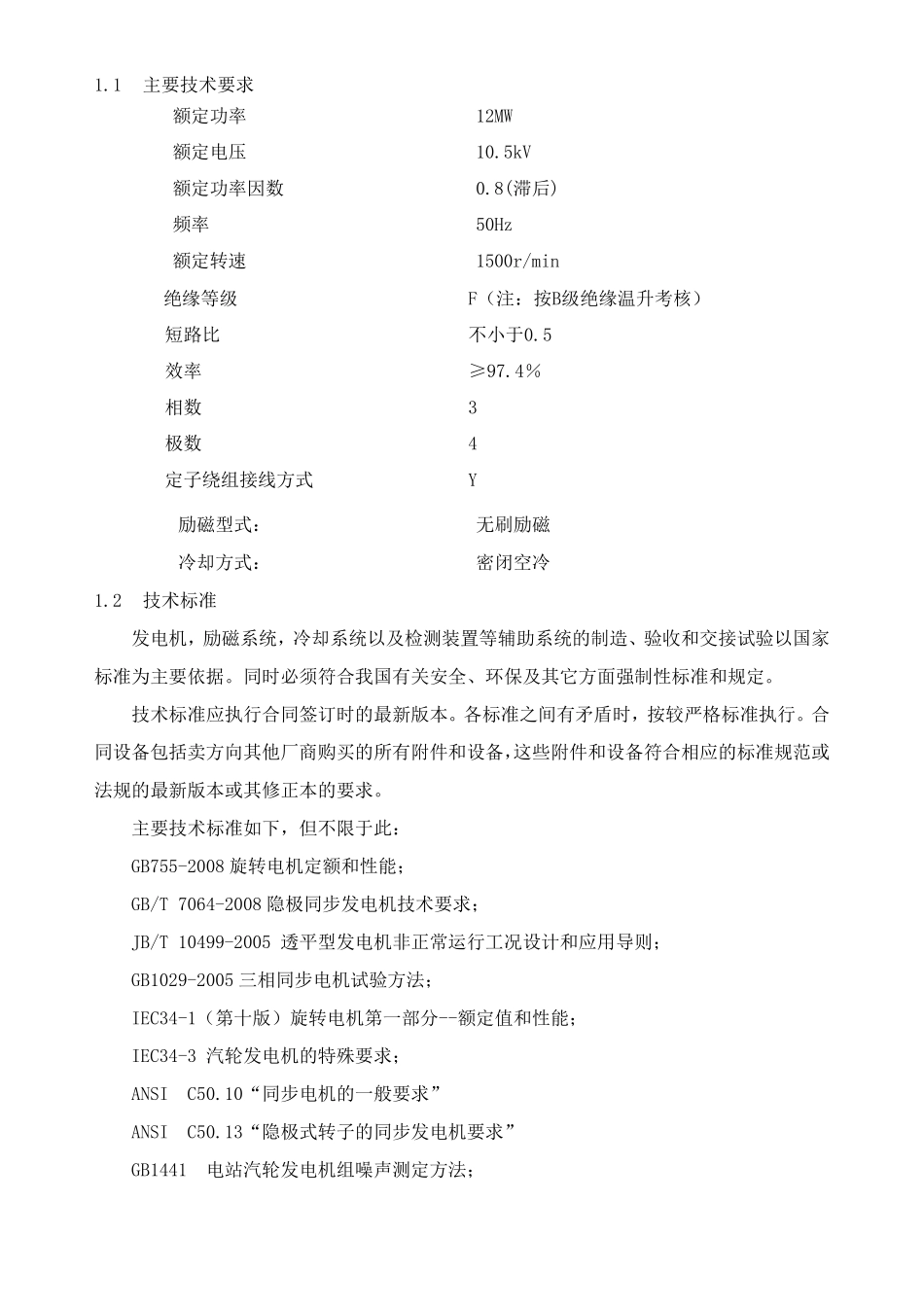

1.1主要技术要求额定功率额定电压额定功率因数频率额定转速绝缘等级短路比效率相数极数定子绕组接线方式12MW10.5kV0.8(滞后)50Hz1500r/minF（注：按B级绝缘温升考核）不小于0.5≥97.4％34Y励磁型式：无刷励磁冷却方式：密闭空冷1.2技术标准发电机，励磁系统，冷却系统以及检测装置等辅助系统的制造、验收和交接试验以国家标准为主要依据。同时必须符合我国有关安全、环保及其它方面强制性标准和规定。技术标准应执行合同签订时的最新版本。各标准之间有矛盾时，按较严格标准执行。合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备符合相应的标准规范或法规的最新版本或其修正本的要求。主要技术标准如下，但不限于此：GB755-2008旋转电机定额和性能；GB/T7064-2008隐极同步发电机技术要求；JB/T10499-2005透平型发电机非正常运行工况设计和应用导则；GB1029-2005三相同步电机试验方法；IEC34-1（第十版）旋转电机第一部分--额定值和性能；IEC34-3汽轮发电机的特殊要求；ANSIC50.10“同步电机的一般要求”ANSIC50.13“隐极式转子的同步发电机要求”GB1441电站汽轮发电机组噪声测定方法；GB50150-2010电气装置安装工程电气设备交接试验标准；DL/T843－2010大型汽轮发电机交流励磁机励磁系统技术条件；GB/T7409.1-2008同步电机励磁系统定义；GB/T7409.2-2008同步电机励磁系统电力系统研究用模型；GB/T7409.3-2007同步电机励磁系统大、中型同步发电机励磁系统技术要求。DL/T596电气设备预防性试验规程；DL/T801-2010大型发电机内冷却水质及系统技术要求DL/T735-2000大型汽轮发电机组定子绕组端部动力特性的测量及评定GB1208-2006电流互感器GB16847-1997保护用电流互感器暂态特性技术要求2技术要求2.1汽轮发电机组技术要求机组使用寿命.1所有设备的设计和制造应合理，并能安全、稳定和连续运行，在本技术协议规定的各种条件下发电机组的设计使用寿命为30年并且不会引起过大应力、振动、腐蚀和操作困难。.2机组满足冷态、温态、热态和极热态等不同启动方式下参数配合的要求。卖方配合汽机厂提供上述不同启动方式下从启动到并网到满负荷的启动曲线。.3机组在其保证使用寿命期内，能在额定负荷和1.05倍额定电压下运行时，承受出线端任何形式的突然短路而不发生有害变形（相应的保护动作时间内，不大于10s）,而且还能承受非同期误并列的冲击。105％额定电压下能承受主变高压侧单相接地故障的能力。.4发电机具有一定的短时过电流能力。1.5倍额定电流30秒，无损伤。.5进相运行能力，发电机能在进相功率因数（超前）为0.95时长期带额定有功连续运行，而不产生局部过热。.6发电机具有失磁异步运行的能力。当励磁系统故障后，在电网条件允许时，发电机应能带50%额定有功功率稳态异步运行不少于15分钟。机组运行特性发电机能在48.5～50.5Hz的频率范围内连续稳定运行，而不受任何损伤。根据电网系统运行要求，当电网频率大于上述频率值时，卖方提出发电机允许的运行时间，但不低于以下数值：频率（Hz）51.5～51.051.0～50.550.5～48.548.5～48.048.0～47.547.5～47.047.0～46.5设备噪音控制距设备(包括管道与阀门)外壳表面水平1.0m，高度1.0米处的最大噪音值应不大于85dB(A)。2.1.4发电机组的年运行小时数不小于8000小时，年利用小时数不小于6500小时。大修间隔应不少于五年。汽轮发电机组的运行工况汽轮发电机组应能在保证寿命期内各种工况下安全稳定运行。2.1.5.1铭牌功率工况(T-MCR额定、最大连续功率)汽轮发电机组能在下列规定条件下，在保证寿命期内任何时间都能安全连续运行，发电机输出额定功率12MW（当采用静态励磁和/或采用不与汽机同轴的电动主油泵时，扣除各项所消耗的功率），此工况称为额定出力工况，此工况下的进汽量称为额定进汽量，是机组额定、最大连续出力保证值的验收工况。其条件如下：（1）额定主蒸汽参数、再热蒸汽参数及所规定的汽水品质；（2）汽轮机低压缸排汽背压为：5kPa(a)；（3）补给水量为：1.5%；（4）所规定的最终给水温度：260℃；（5）全部回热系统正常运行，但不带厂用辅助蒸汽；（6）给水泵正常运行，满足额定给水参数；（7）在额定电压、额定...
