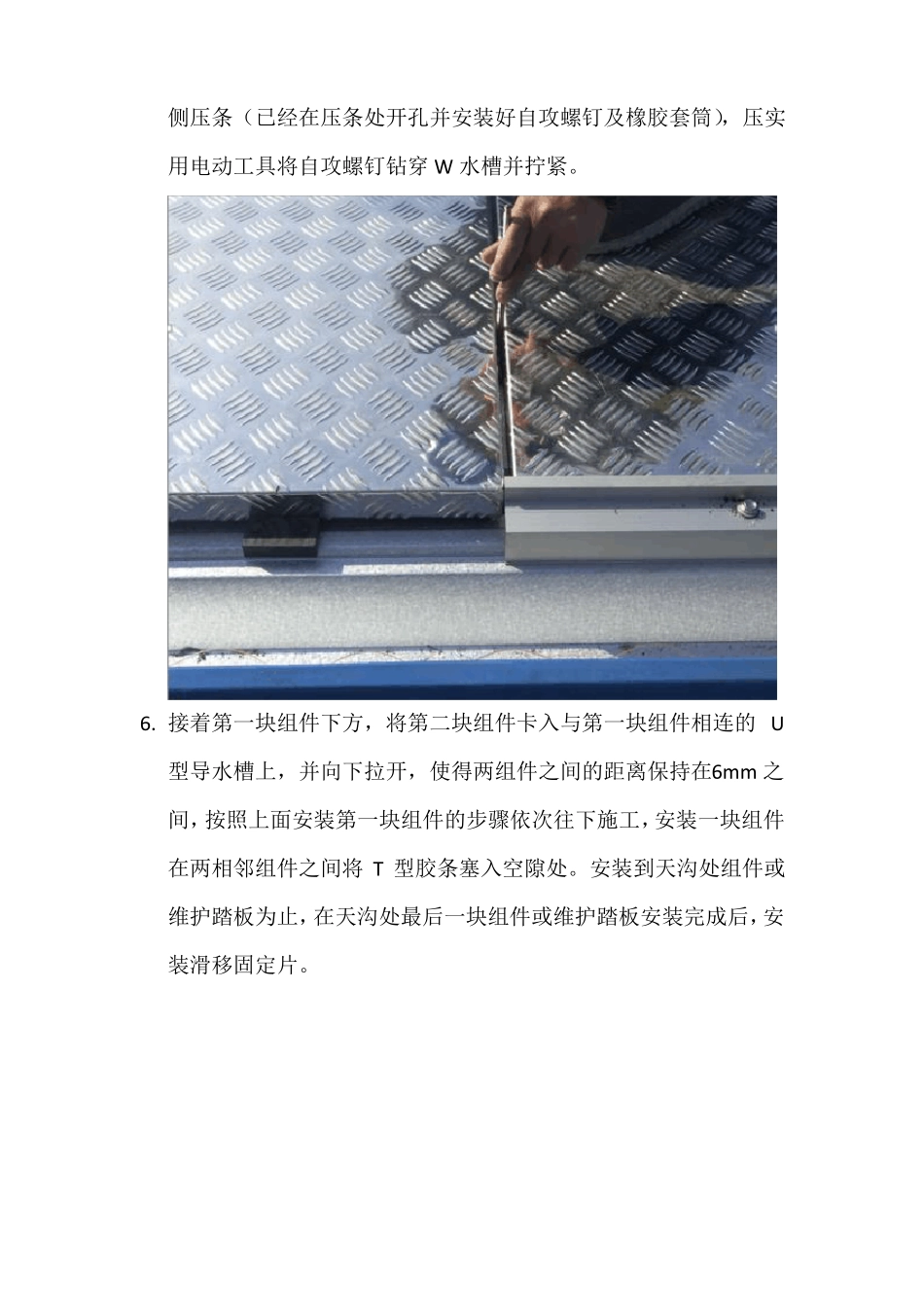

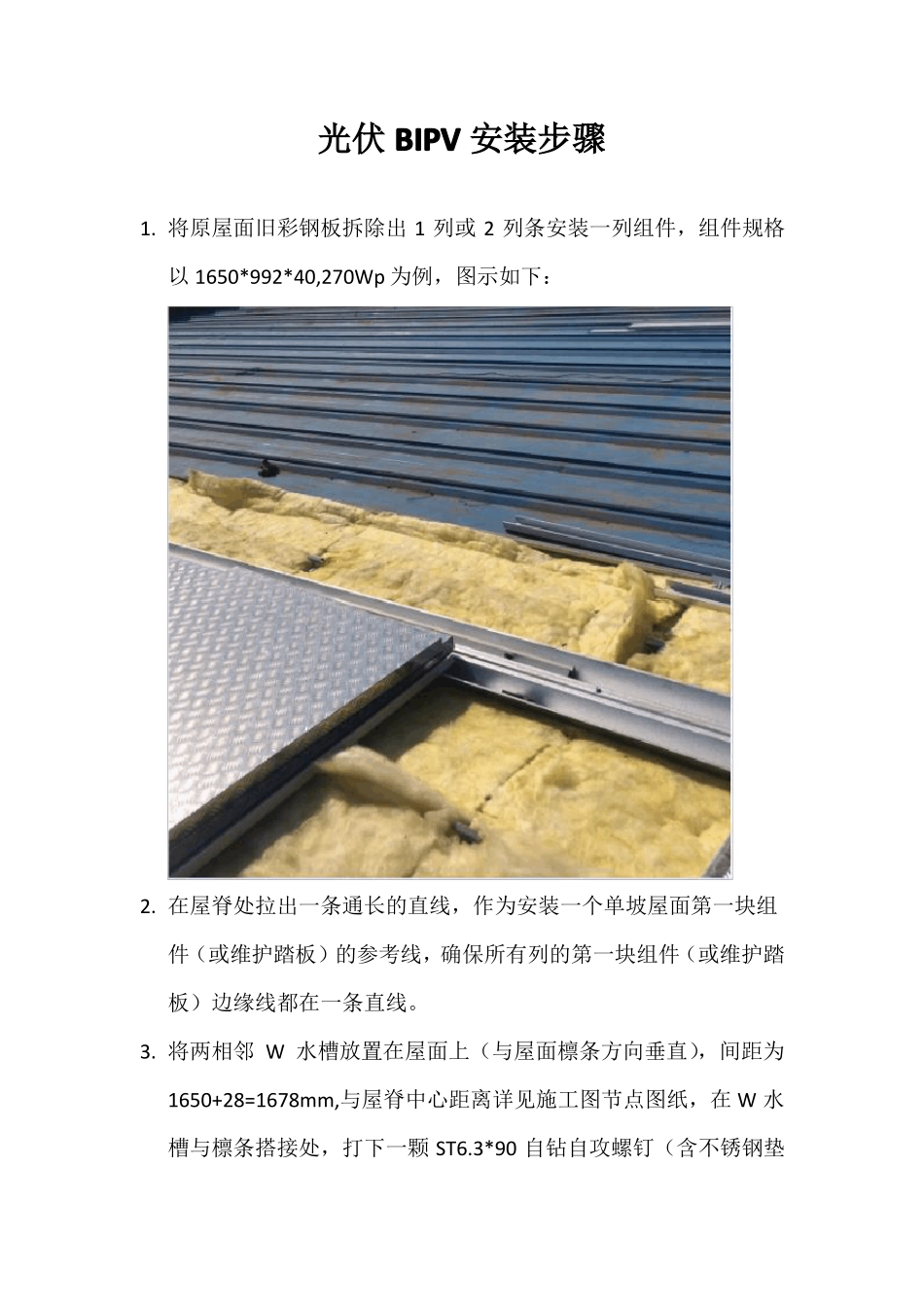

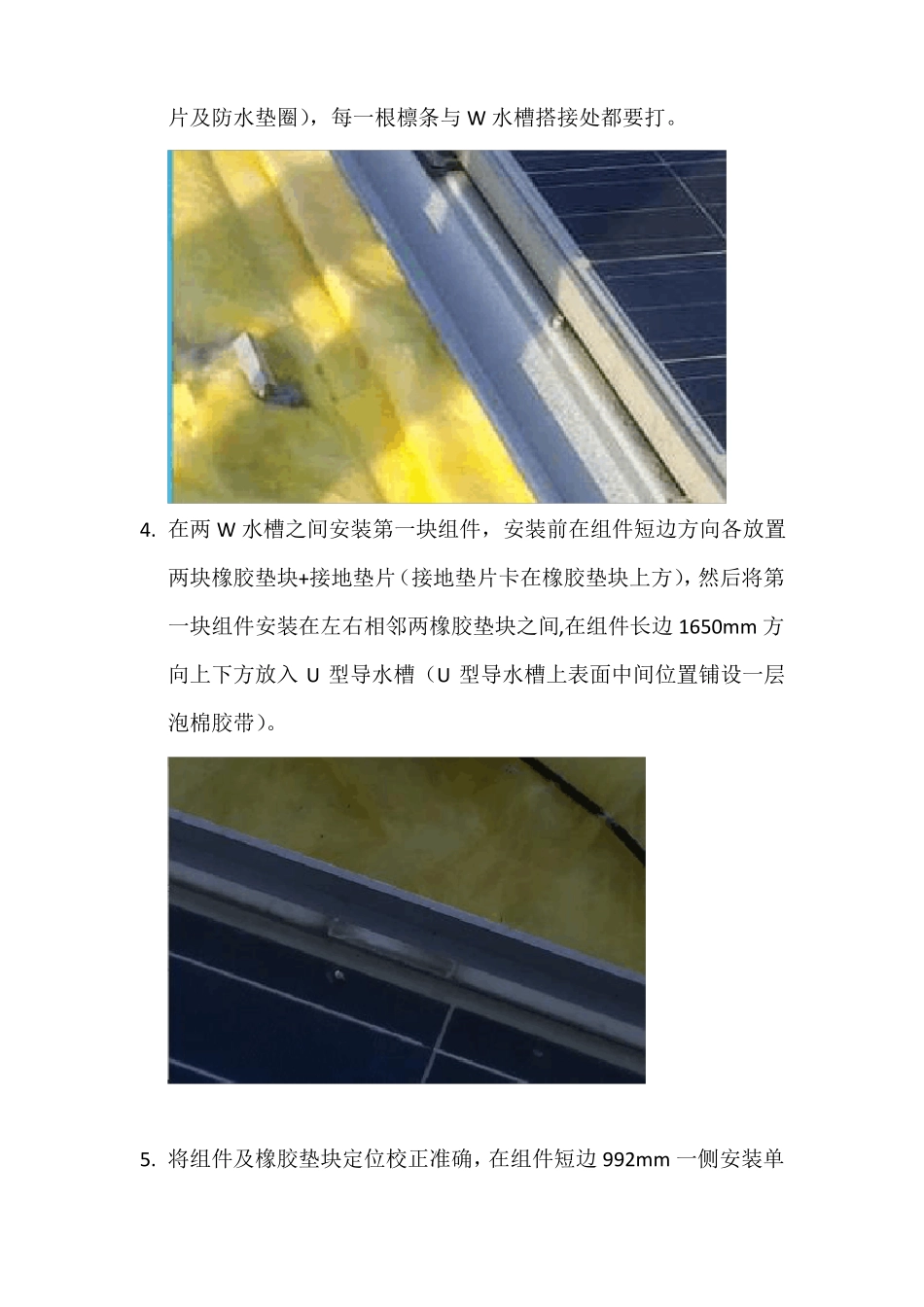

光伏BIPV安装步骤1.将原屋面旧彩钢板拆除出1列或2列条安装一列组件，组件规格以1650*992*40,270Wp为例，图示如下：2.在屋脊处拉出一条通长的直线，作为安装一个单坡屋面第一块组件（或维护踏板）的参考线，确保所有列的第一块组件（或维护踏板）边缘线都在一条直线。3.将两相邻W水槽放置在屋面上（与屋面檩条方向垂直），间距为1650+28=1678mm,与屋脊中心距离详见施工图节点图纸，在W水槽与檩条搭接处，打下一颗ST6.3*90自钻自攻螺钉（含不锈钢垫片及防水垫圈），每一根檩条与W水槽搭接处都要打。4.在两W水槽之间安装第一块组件，安装前在组件短边方向各放置两块橡胶垫块+接地垫片（接地垫片卡在橡胶垫块上方），然后将第一块组件安装在左右相邻两橡胶垫块之间,在组件长边1650mm方向上下方放入U型导水槽（U型导水槽上表面中间位置铺设一层泡棉胶带）。5.将组件及橡胶垫块定位校正准确，在组件短边992mm一侧安装单侧压条（已经在压条处开孔并安装好自攻螺钉及橡胶套筒），压实用电动工具将自攻螺钉钻穿W水槽并拧紧。6.接着第一块组件下方，将第二块组件卡入与第一块组件相连的U型导水槽上，并向下拉开，使得两组件之间的距离保持在6mm之间，按照上面安装第一块组件的步骤依次往下施工，安装一块组件在两相邻组件之间将T型胶条塞入空隙处。安装到天沟处组件或维护踏板为止，在天沟处最后一块组件或维护踏板安装完成后，安装滑移固定片。滑移固定片7．按照上面1~6施工步骤，从左至右（或从右至左），从上往下的安装顺序，依次安装一个单坡屋面的组件及维护踏板。7.安装屋脊，将屋脊插入两侧单坡上方的W水槽上，具体节点如下：屋脊安装好后，在屋脊与组件之间的缝隙处将泡沫棒挤压塞入缝隙处，后打耐候胶防水。另外一侧单坡屋面按照1~6步骤施工。8.两侧单坡屋面组件及屋脊安装完成后，安装山墙泛水及天沟处泛水。山墙处泛水包边天沟处泛水包边
