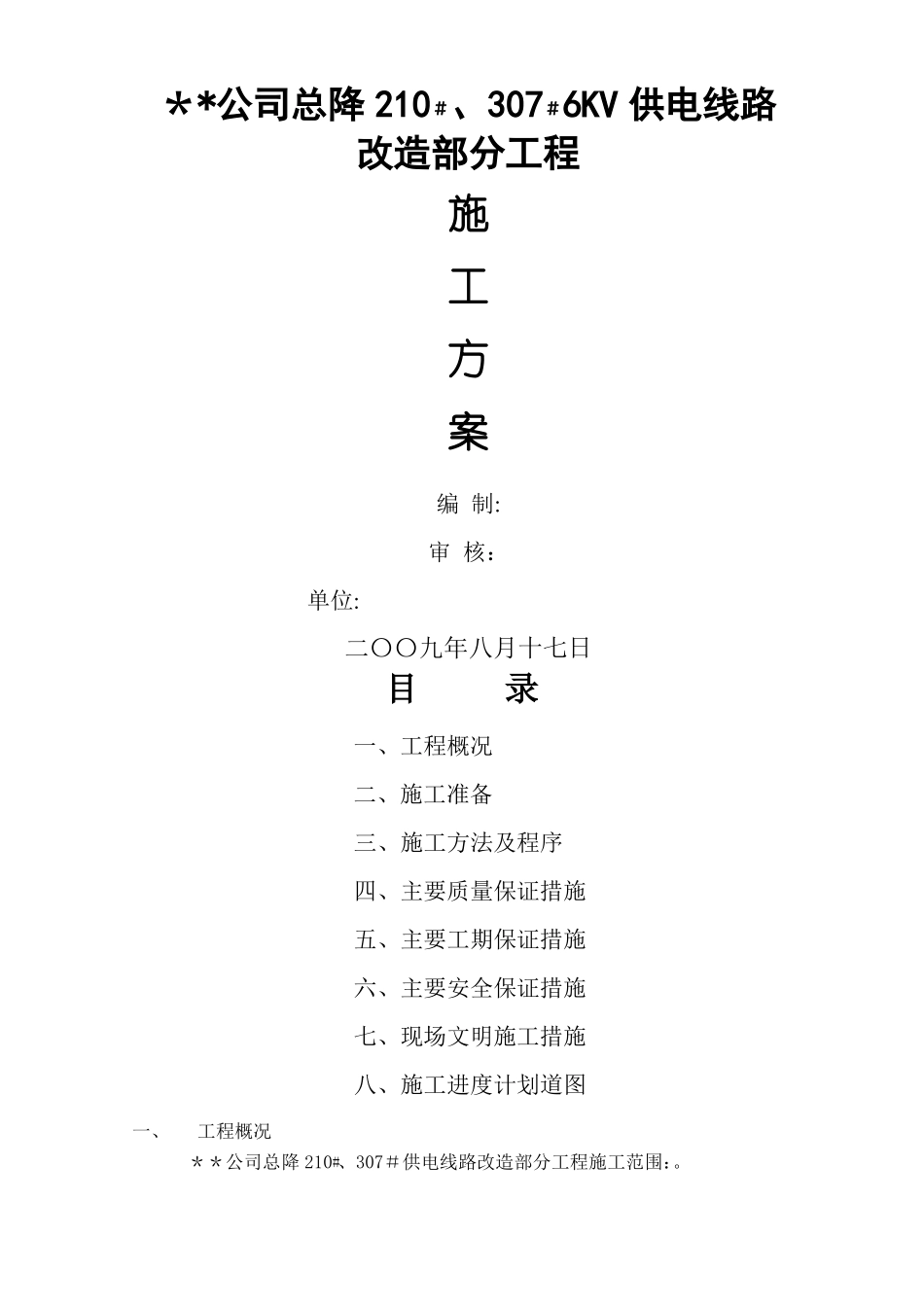

高压外线改造施工方案_第1页
1/16

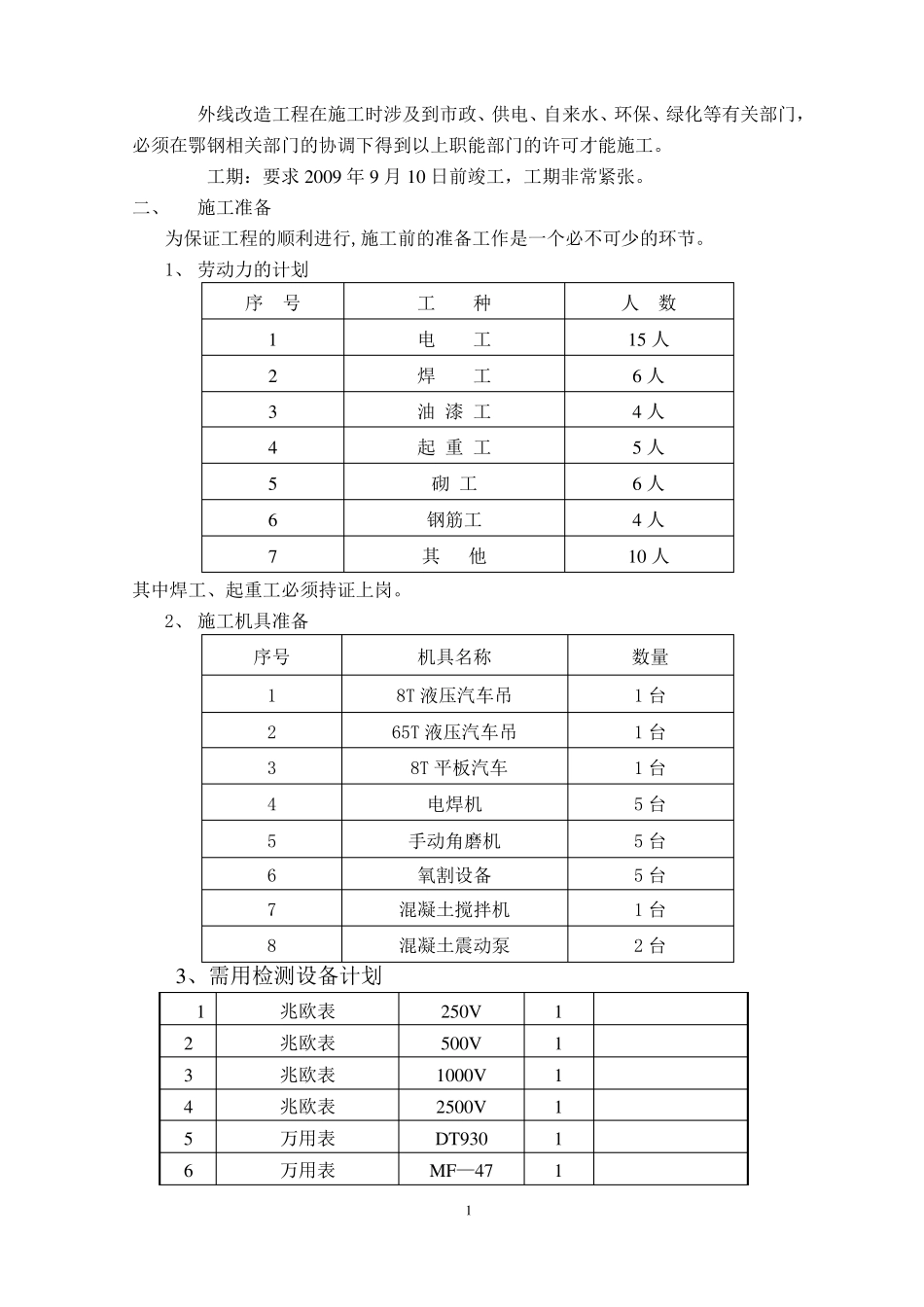

高压外线改造施工方案_第2页
2/16

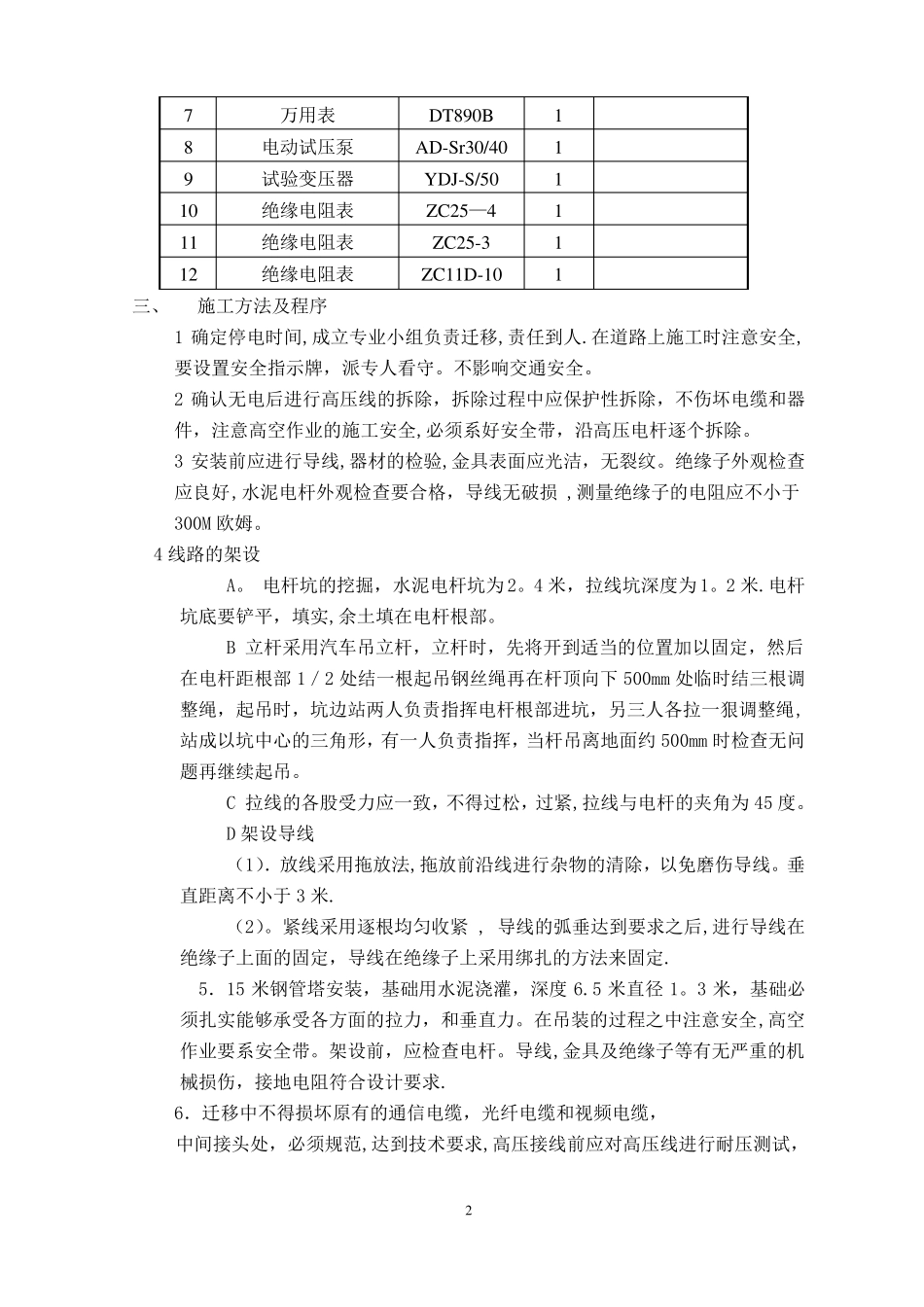

高压外线改造施工方案_第3页
3/16
**公司总降210、3076KV供电线路改造部分工程##施工方案编制:审核:单位:二〇〇九年八月十七日目录一、工程概况二、施工准备三、施工方法及程序四、主要质量保证措施五、主要工期保证措施六、主要安全保证措施七、现场文明施工措施八、施工进度计划道图一、工程概况**公司总降210#、307#供电线路改造部分工程施工范围:。外线改造工程在施工时涉及到市政、供电、自来水、环保、绿化等有关部门,必须在鄂钢相关部门的协调下得到以上职能部门的许可才能施工。工期:要求2009年9月10日前竣工,工期非常紧张。二、施工准备为保证工程的顺利进行,施工前的准备工作是一个必不可少的环节。1、劳动力的计划序号1234567其中焊工、起重工必须持证上岗。2、施工机具准备序号12345678机具名称8T液压汽车吊65T液压汽车吊8T平板汽车电焊机手动角磨机氧割设备混凝土搅拌机混凝土震动泵数量1台1台1台5台5台5台1台2台工种电工焊工油漆工起重工砌工钢筋工其他人数15人6人4人5人6人4人10人3、需用检测设备计划123456兆欧表兆欧表兆欧表兆欧表万用表万用表250V500V1000V2500VDT930MF—471111111789101112三、万用表电动试压泵试验变压器绝缘电阻表绝缘电阻表绝缘电阻表DT890BAD-Sr30/40YDJ-S/50ZC25—4ZC25-3ZC11D-10111111施工方法及程序1确定停电时间,成立专业小组负责迁移,责任到人.在道路上施工时注意安全,要设置安全指示牌,派专人看守。不影响交通安全。2确认无电后进行高压线的拆除,拆除过程中应保护性拆除,不伤坏电缆和器件,注意高空作业的施工安全,必须系好安全带,沿高压电杆逐个拆除。3安装前应进行导线,器材的检验,金具表面应光洁,无裂纹。绝缘子外观检查应良好,水泥电杆外观检查要合格,导线无破损,测量绝缘子的电阻应不小于300M欧姆。4线路的架设A。电杆坑的挖掘,水泥电杆坑为2。4米,拉线坑深度为1。2米.电杆坑底要铲平,填实,余土填在电杆根部。B立杆采用汽车吊立杆,立杆时,先将开到适当的位置加以固定,然后在电杆距根部1/2处结一根起吊钢丝绳再在杆顶向下500mm处临时结三根调整绳,起吊时,坑边站两人负责指挥电杆根部进坑,另三人各拉一狠调整绳,站成以坑中心的三角形,有一人负责指挥,当杆吊离地面约500mm时检查无问题再继续起吊。C拉线的各股受力应一致,不得过松,过紧,拉线与电杆的夹角为45度。D架设导线(1).放线采用拖放法,拖放前沿线进行杂物的清除,以免磨伤导线。垂直距离不小于3米.(2)。紧线采用逐根均匀收紧,导线的弧垂达到要求之后,进行导线在绝缘子上面的固定,导线在绝缘子上采用绑扎的方法来固定.5.15米钢管塔安装,基础用水泥浇灌,深度6.5米直径1。3米,基础必须扎实能够承受各方面的拉力,和垂直力。在吊装的过程之中注意安全,高空作业要系安全带。架设前,应检查电杆。导线,金具及绝缘子等有无严重的机械损伤,接地电阻符合设计要求.6.迁移中不得损坏原有的通信电缆,光纤电缆和视频电缆,中间接头处,必须规范,达到技术要求,高压接线前应对高压线进行耐压测试,2和绝缘试验,必须达到规范要求。电缆,光纤在架设的过程之中不得刮伤,架设前,应检查电杆。导线。金具及绝缘子等有无严重机械损伤,施工完毕应检查导线接头的机械强度应不低于原导线的95%,接头电阻不应超过全长导线电阻的1。2倍.所有电杆铁件都应防锈处理。7电视台的光纤改道。为保证传输的效果,从电视台重放一根光缆到高线。光纤接头时应注意光纤的散射损耗,接头处的熔接要达到技术规范要求,保证质量和传输效果。光纤电缆施工完毕要进行光纤测试,包括光纤特性,铜导线通断,光缆保护层对地的绝缘电阻的测试,光纤线路的损耗的测试,光纤散射信号曲线的检测.应隔一定间距的电杆设置避雷线。8施工时应严格遵守有关技术规定,对基础施工,立杆,放紧线及附件安装等施工过程,都应采取相应措施确保安全,在额定电压下进行线路的冲合闸试验3次,线路绝缘不应有损坏。检查各相的两侧相位应一致。施工完毕应检查导线接线处的机械强度。竣工后,应按线路验收规范要求,进行严格的检查和测量,确保工程质量.第二节:高压线施工1.电线敷设电线敷设前核对其型号、规格,检查质量合格证,其...
