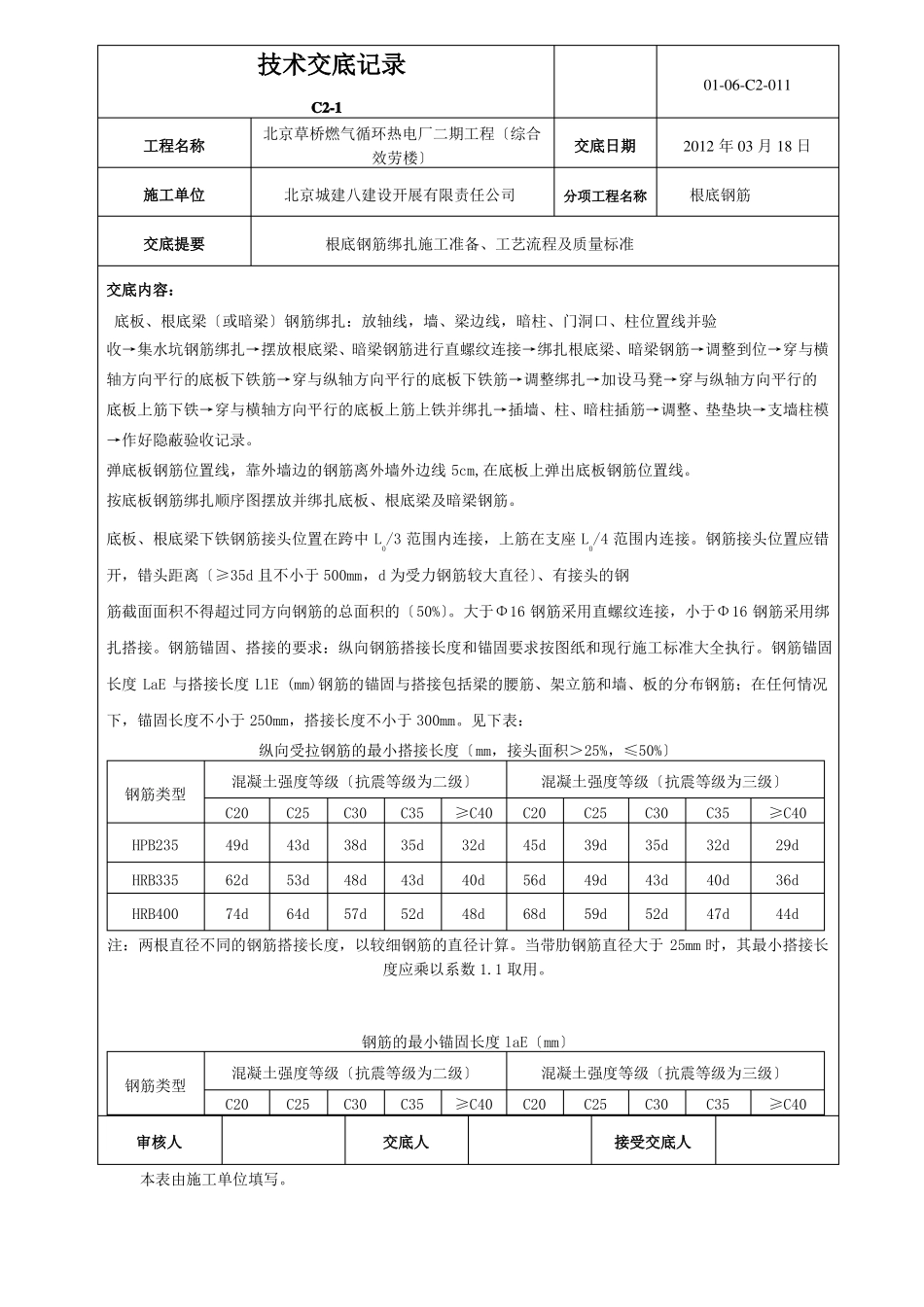

技术交底记录C2-1工程名称施工单位交底提要交底内容：北京草桥燃气循环热电厂二期工程〔综合效劳楼〕北京城建八建设开展有限责任公司01-06-C2-011交底日期分项工程名称2012年03月18日根底钢筋根底钢筋绑扎施工准备、工艺流程及质量标准底板、根底梁〔或暗梁〕钢筋绑扎：放轴线，墙、梁边线，暗柱、门洞口、柱位置线并验收→集水坑钢筋绑扎→摆放根底梁、暗梁钢筋进行直螺纹连接→绑扎根底梁、暗梁钢筋→调整到位→穿与横轴方向平行的底板下铁筋→穿与纵轴方向平行的底板下铁筋→调整绑扎→加设马凳→穿与纵轴方向平行的底板上筋下铁→穿与横轴方向平行的底板上筋上铁并绑扎→插墙、柱、暗柱插筋→调整、垫垫块→支墙柱模→作好隐蔽验收记录。弹底板钢筋位置线，靠外墙边的钢筋离外墙外边线5cm,在底板上弹出底板钢筋位置线。按底板钢筋绑扎顺序图摆放并绑扎底板、根底梁及暗梁钢筋。底板、根底梁下铁钢筋接头位置在跨中L0/3范围内连接，上筋在支座L0/4范围内连接。钢筋接头位置应错开，错头距离〔≥35d且不小于500mm，d为受力钢筋较大直径〕、有接头的钢筋截面面积不得超过同方向钢筋的总面积的〔50%〕。大于Φ16钢筋采用直螺纹连接，小于Φ16钢筋采用绑扎搭接。钢筋锚固、搭接的要求：纵向钢筋搭接长度和锚固要求按图纸和现行施工标准大全执行。钢筋锚固长度LaE与搭接长度LlE(mm)钢筋的锚固与搭接包括梁的腰筋、架立筋和墙、板的分布钢筋；在任何情况下，锚固长度不小于250mm，搭接长度不小于300mm。见下表：纵向受拉钢筋的最小搭接长度〔mm，接头面积＞25%，≤50%〕钢筋类型HPB235HRB335HRB400混凝土强度等级〔抗震等级为二级〕C2049d62d74dC2543d53d64dC3038d48d57dC3535d43d52d≥C4032d40d48d混凝土强度等级〔抗震等级为三级〕C2045d56d68dC2539d49d59dC3035d43d52dC3532d40d47d≥C4029d36d44d注：两根直径不同的钢筋搭接长度，以较细钢筋的直径计算。当带肋钢筋直径大于25mm时，其最小搭接长度应乘以系数1.1取用。钢筋的最小锚固长度laE〔mm〕钢筋类型混凝土强度等级〔抗震等级为二级〕C20C25C30C35交底人≥C40混凝土强度等级〔抗震等级为三级〕C20C25C30C35≥C40审核人接受交底人本表由施工单位填写。技术交底记录C2-1工程名称施工单位交底提要交底内容：HPB235HRB335HRB40035d44d53d31d38d46d27d34d41d25d31d37d23d29d34d32d40d48d北京草桥燃气循环热电厂二期工程〔综合效劳楼〕北京城建八建设开展有限责任公司01-06-C2-011交底日期分项工程名称2012年03月18日根底钢筋根底钢筋绑扎施工准备、工艺流程及质量标准28d34d42d25d31d37d23d28d34d21d26d31d注：①当框架梁端部弯锚时，锚固长度为≥0.4laE+15d；当在柱中直锚时为≥laE且≥0.5hc+5d。②任何情况下锚固长度均不应小于250mm。③如钢筋在混凝土施工中易受扰动时，锚固长度应乘以休正系数1.1。根底梁及暗梁箍筋开口朝下，且开口错开绑扎，根底梁与根底梁相交处按南北向贯穿绑扎箍筋；根据弹好的框架柱、暗柱、墙体位置线，插柱、暗柱、墙体插筋，墙体插筋从暗柱外边线50mm开始插第一根墙体竖筋。暗柱、墙体插筋全部插至板底，坑内的插筋插至坑底。绑扎框架柱、暗柱箍筋及墙体水平筋，根底板内绑暗柱箍筋及墙体水平筋间距≤500，且不少于两道，以固定竖筋。钢筋绑扎必须将钢筋交叉点全部绑扎，根底梁、暗梁箍筋采用缠扣绑扎，板钢筋绑扎采用八字扣满绑，且必须保证钢筋不移位。底板钢筋网片下铁的扎丝头一律朝上，上铁扎丝头一律朝下。根底底板采用双层双向钢筋，绑完下层钢筋后，垫好垫块，垫块采用细石混凝土垫块，按@1000梅花形布置，然后摆放钢筋马凳，排距2000mm，平行于横轴呈梅花形布置。根底底板马凳形式及底板钢筋绑扎。充分利用地梁的支撑作用来架设底板上层钢筋，以到达既保证钢筋的保护层符合要求，又能节约措施钢筋的目的。〔详见以下图〕。审核人交底人接受交底人本表由施工单位填写。技术交底记录C2-1工程名称北京草桥燃气循环热电厂二期工程〔综01-06-C2-011交底日期2012年03月18日合效劳楼〕施工单位交底提要交底内容：北京城建八建设开展有限责任公司分项工程名称根底钢筋根底钢筋绑扎施工准备、工艺流...
