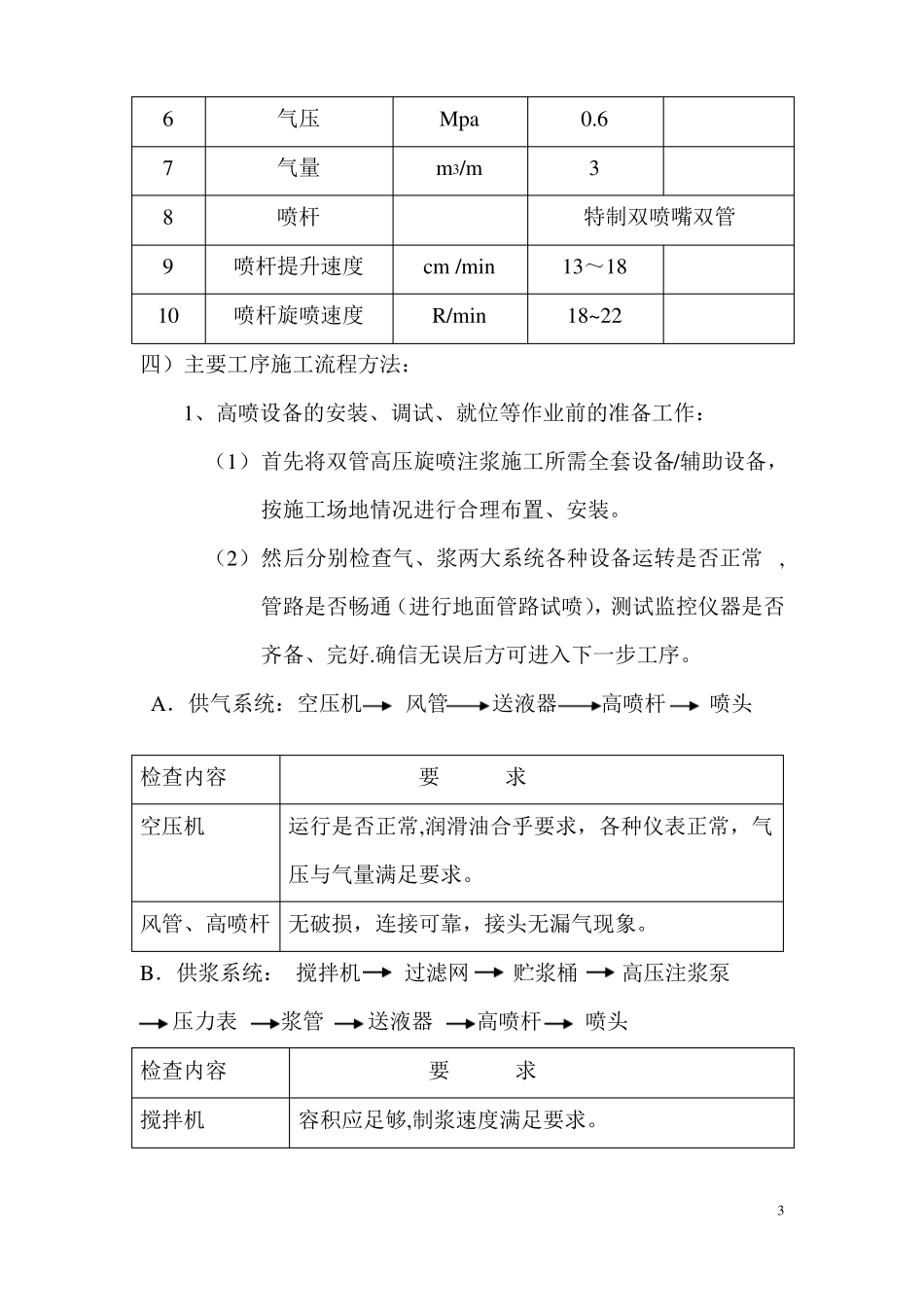

双管旋喷桩桩间止水施工方案一、工程概况本工程为基坑桩间旋喷桩止水工程,其基坑挡土桩为φ1000钻孔灌注桩,桩间距为1100,桩外围采用深层搅拌桩止水，钻孔桩间采用双管高压旋喷桩作为固结填充，其旋喷桩设计如下：每钻孔灌注桩间采用一双管高压旋喷桩,旋喷桩桩径为800,桩深度为14米.二、旋喷桩施工一）双重管旋喷桩施工工艺1、双重管法原理：双重管法是使用双通道的二重注浆管。把二重注浆管放至设计的土层深度后，通过在管底侧面的一个同轴双重喷嘴,同时喷射出高压浆液和空气两种介质的喷射流冲击破坏土体。即以高压泥浆泵等高压发生装置喷射出20Mpa以上压力的浆液，从喷嘴中高速喷出。并用0。5Mpa左右压力把压缩空气,从外喷嘴中喷出。在高压浆液流和它外圈环绕气流的共同作用下，喷嘴一面喷射一面旋转和提升，最后在土中形成圆柱状固结体.2、双重管旋喷施工工艺：空压机供气旋喷钻机安装、调试制浆下注浆管/杆地面管路试喷送浆、送气、高压注浆泵定喷数秒制浆站供浆1高喷参数调整（双重管）二重管高压旋喷注浆工艺流程图3、双重管旋喷桩（试喷）技术参数初步设计（1）注浆材料的选择①水泥浆液的水灰比为0。8～1。1②浆液材料:32.5R普通硅酸盐水泥（或粉煤灰硅酸盐水泥)（2）试喷技术参数取值范围。见下表技术参数取值范围序号12345高喷参数均正高喷参数测试、记录边旋转、边提升连续喷灌至设计孔深回灌/压浆清洗管路、器具移机转入下孔施工技术参数孔距喷嘴个数喷嘴直径浆压浆量单位M个MMMpaL/min取值0.51Φ2.2~2.420~2555~65备注2678910气压气量喷杆喷杆提升速度喷杆旋喷速度Mpam3/mcm/minR/min0.63特制双喷嘴双管13～1818~22四）主要工序施工流程方法：1、高喷设备的安装、调试、就位等作业前的准备工作：（1）首先将双管高压旋喷注浆施工所需全套设备/辅助设备，按施工场地情况进行合理布置、安装。（2）然后分别检查气、浆两大系统各种设备运转是否正常,管路是否畅通（进行地面管路试喷），测试监控仪器是否齐备、完好.确信无误后方可进入下一步工序。A．供气系统：空压机风管送液器高喷杆喷头检查内容空压机要求运行是否正常,润滑油合乎要求，各种仪表正常，气压与气量满足要求。风管、高喷杆无破损，连接可靠，接头无漏气现象。B．供浆系统：搅拌机过滤网贮浆桶高压注浆泵压力表浆管送液器高喷杆喷头检查内容搅拌机要求容积应足够,制浆速度满足要求。3贮浆桶/池高压注浆泵满足贮浆、供浆要求。无故障；泵量、泵压满足要求；配备备用件、易损件送浆管、回浆管畅通、无破损、管径合适，连续可靠。排污泵测试仪器电机运行方向正确，泵座过滤网完好。压力表、比重计、水表等测试工具齐备、完好.C．旋喷钻机、喷管、喷头、风嘴、浆嘴的检查.检查内容旋喷钻机要求电动机转向正确；提升、制动系统正常;各种液压管路、接头无漏油现象。旋转有力、转向灵活。液压泵振动小、嘈音小。喷管全套杆/管不得弯曲；浆、气管路畅通,密封装置完好;管与管可靠连接，止退无误。喷头风嘴、浆僵、气管路在喷头无窜通现象；风嘴、浆嘴光洁度高,嘴、浆嘴浆液喷嘴出口直径与设计压力和流量值相适应。（3)各种设备检查完毕后在地表进行联合试机/试喷检查，以确定各种设备能否正常进行工作.把各种压力和流量调到喷射注浆施工的要求值进行试喷,不仅可以了解各种管路是否畅通/密封，而且可以了解浆嘴、风嘴的加工质量.在更换新浆嘴、风嘴时都应在地面进行试喷，调节好喷射效果后方可下入孔内使用.2、测量放线：建立施工临时控制网,为保证桩位定点的准确性，本工程拟采用外围控制网及场内定点控制网的方法进行施工测量、定4点：1）建立外围控制网:为确保施工定位的准确无误，根据施工图纸各轴线关系，选择控制轴线，延伸至施工现场外建立控制点网，以便校对桩位时进行测量复核。2）建立场内控制网：根据本工程桩位轴线的特点及其走向,在场内建立与场外控制网关联的牢固网点，进行双向控制。3）放桩定位：在建立控制网后，对场内旋喷桩位进行放样，建立固定标桩；标桩采用≥φ16钢筋，其埋设深度不少于0.8m,可用冲击钻在砌石层冲击钻孔，而后打入，并高出地面10cm，标桩固定用砼覆盖加以保护。4)立标桩时，...
