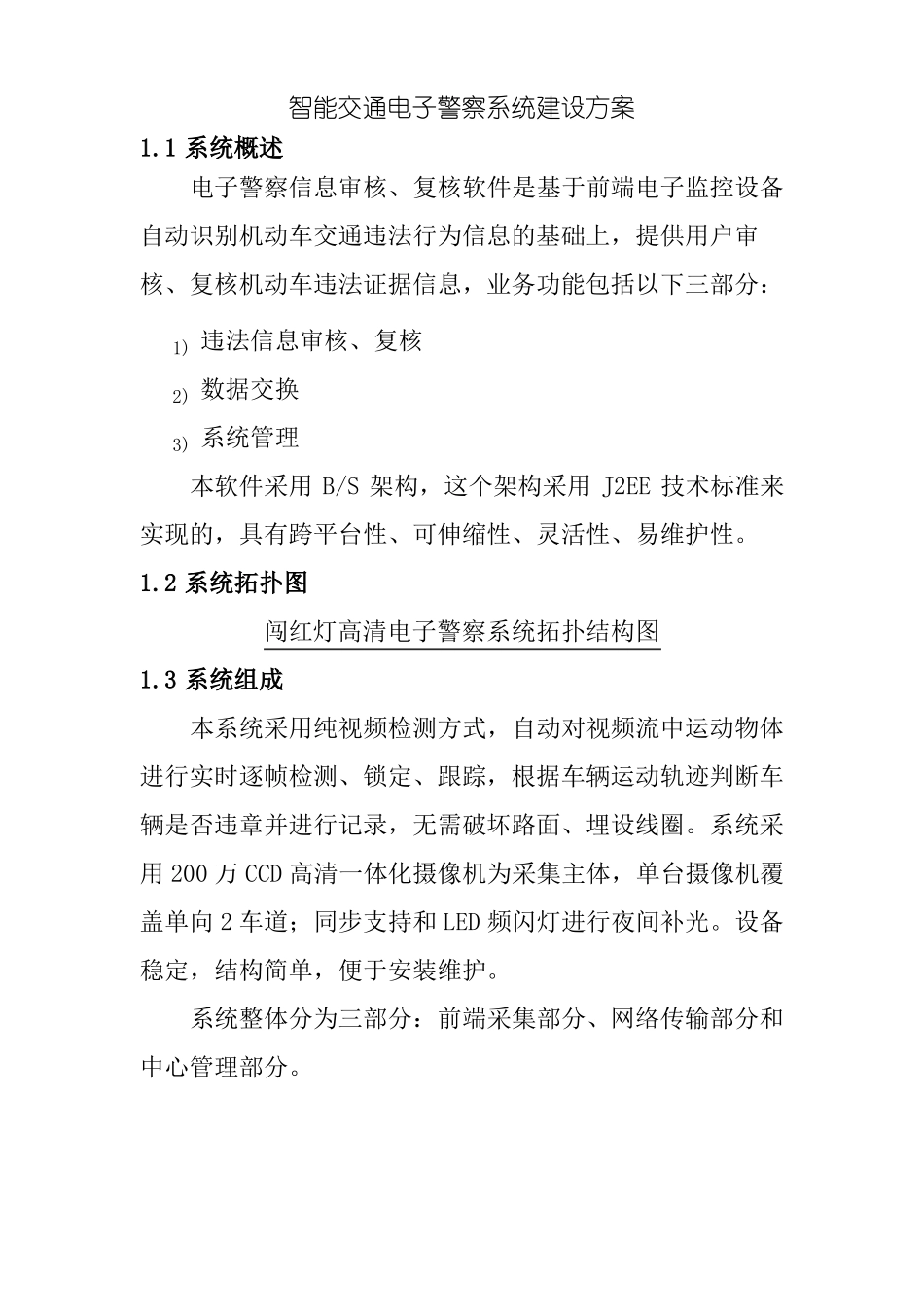

智能交通电子警察系统建设方案1.1系统概述电子警察信息审核、复核软件是基于前端电子监控设备自动识别机动车交通违法行为信息的基础上，提供用户审核、复核机动车违法证据信息，业务功能包括以下三部分：1)违法信息审核、复核2)数据交换3)系统管理本软件采用B/S架构，这个架构采用J2EE技术标准来实现的，具有跨平台性、可伸缩性、灵活性、易维护性。1.2系统拓扑图闯红灯高清电子警察系统拓扑结构图1.3系统组成本系统采用纯视频检测方式，自动对视频流中运动物体进行实时逐帧检测、锁定、跟踪，根据车辆运动轨迹判断车辆是否违章并进行记录，无需破坏路面、埋设线圈。系统采用200万CCD高清一体化摄像机为采集主体，单台摄像机覆盖单向2车道；同步支持和LED频闪灯进行夜间补光。设备稳定，结构简单，便于安装维护。系统整体分为三部分：前端采集部分、网络传输部分和中心管理部分。1.3.1数据采集子系统数据采集子系统主要由图像采集设备（高清摄像机）、辅助光源（补光灯）、网络传输设备（光端机或光纤收发器）等组成，完成红绿灯状态检测、机动车违章行为检测、违章图片抓拍、补光灯控制、违章记录本地储存、相关信息网络上传等任务。1.3.1.1高清抓拍摄像主机本系统采用200万像素高清抓拍摄像主机，分辨率高达1600×1200。单台高清摄像机可覆盖2个车道，提供红绿灯检测、车辆检测及高清录像的视频流。1.3.1.2补光灯辅助光源包括LED频闪灯补灯。LED频闪灯为视频与图片抓拍补光，其光敏控制模块设计可自动启动，当环境光低于预设亮度，光源自动打开，为摄像机补光，保证夜间的摄像效果。发光器件为大功率LED，寿命在额定功率下达到30000小时。LED频闪灯补光方式安装调试简单，节约成本，同时不会对驾驶员造成太大的干扰，也不会带来光污染。1.3.1.3智能终端管理设备1.3.1.4网络传输设备包括交换机、光纤收发器等，承担将前端设备记录的车辆违法信息传输到后端管理中心的任务。1.3.2网络传输子系统主要承担将前端设备记录的车辆违法信息传输到后端管理中心的任务，同时操作人员在中心平台应用远程管理软件通过该网络可对前端设备进行远程管理、状态监测及设备参数设置。该传输网络可以采用数据专线、宽带网络、光纤网络、无线GPRS/CDMA等方式。如果与视频监视系统共用光端机，可采用数模复用光端机，即在一根单模光纤上传输视频监控系统前端摄像机的视频信号及控制信号，同时提供100M的以太网口用以传输系统前端设备记录的违法车辆信息。1.3.3中心管理子系统中心管理子系统主要由设备接入、数据存储、集中管理和用户应用四大块组成。主要实现前端数据的接收与存储、前端设备的管理、数据的应用等功能。从系统的可用性和可扩展性上考虑，整个系统采用C/S和B/S相结合的模式。C/S模式可以提供友善的用户界面和方便的设备管理功能，B/S增强了系统的可部署性和可用性。结合两种模式的优点可以将整个系统的可用性提升到一个新的高度。数据库服务器为功能强大的ORACLE11G数据库，提高数据的可操作性。在中心系统中可以查看各设备实时上传的图片信息，实现对路面的实时图片监控。通过客户端可以完成设备参数的设置，实现远程升级和系统维护。1.4系统原理1.4.1系统工作原理系统中主要设备由嵌入式一体化高清摄像机、补光单元、网络传输和中心管理等部分组成，系统核心设备为嵌入式一体化高清摄像机，该摄像机集抓拍、控制、识别、录像、压缩、传输于一体。具有先进的视频检测功能，可以对视频图像进行逐帧识别，同时自动匹配对应车道，对过往车辆进行轨迹跟踪并做行为判断，如有违章车辆即进行抓拍、车牌识别、录像、存储，处理结果上传到后台。同时系统兼顾卡口功能，即绿灯正常行驶的车辆，系统也可以进行记录。系统原理图1.4.2视频检测原理1.4.2.1车辆检测原理采用基于运动检测的车辆检测方法，其核心原理是通过学习建立道路背景模型，将当前帧图像与背景模型进行背景差分得到运动前景像素点，然后对这些运动前景像素进行处理得到车辆信息。该方法效果的优劣依赖于背景建模算法的性能。其流程图如下所示：车辆检测流程图整个检测过程分为以下几个步骤：1、由高清摄像抓拍主机获取实时的视频...
