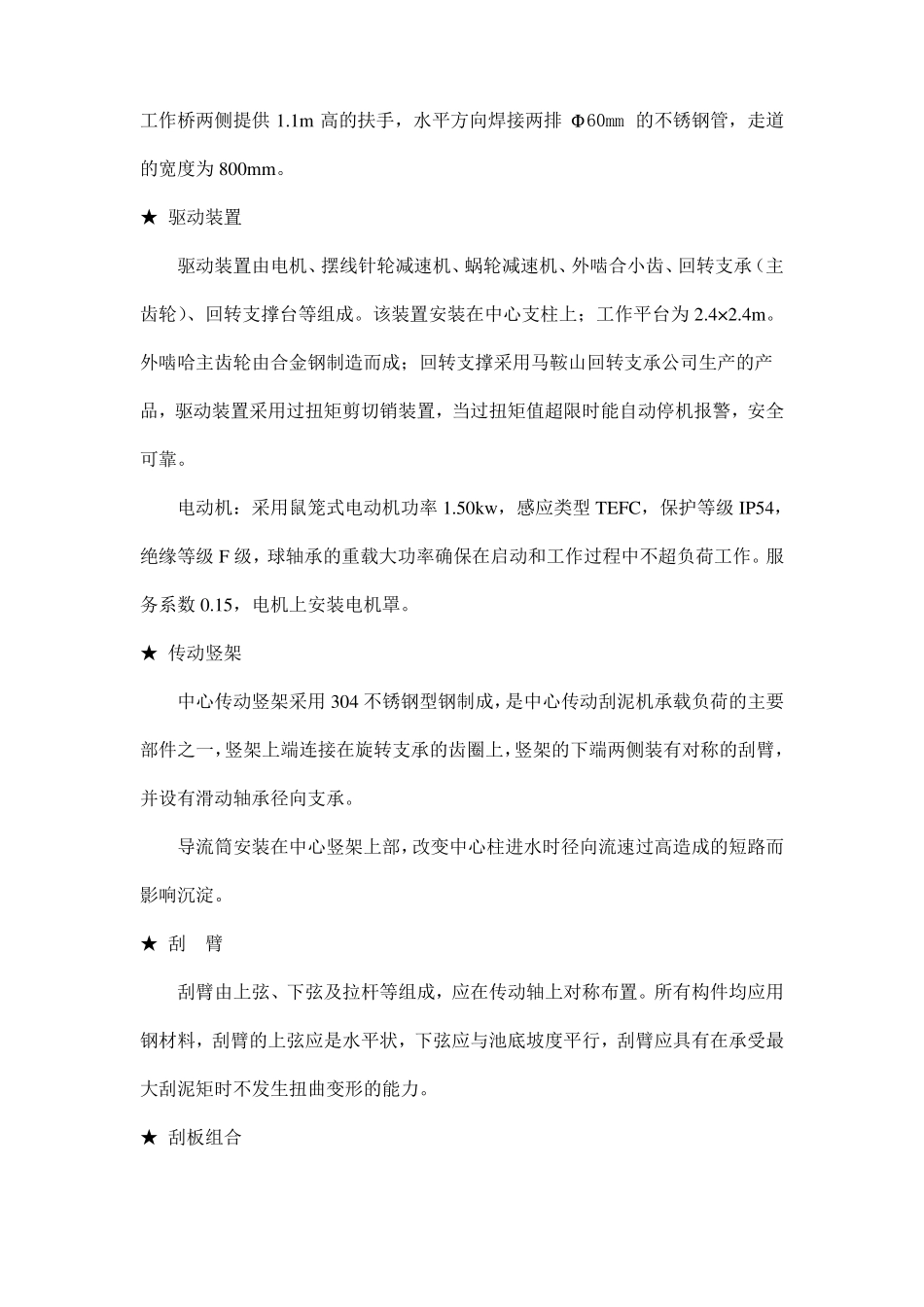

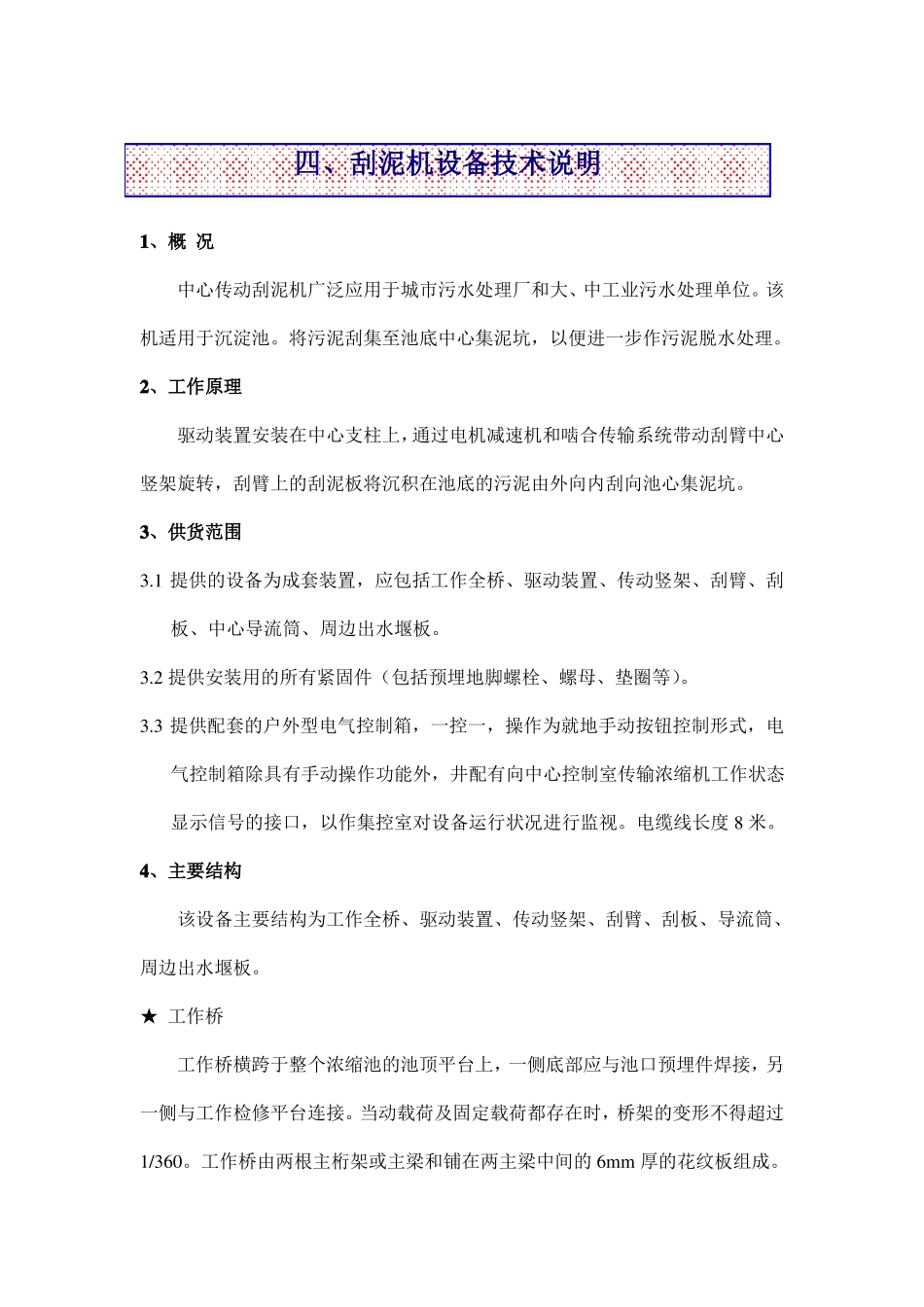

四、刮泥机设备技术说明1、概况中心传动刮泥机广泛应用于城市污水处理厂和大、中工业污水处理单位。该机适用于沉淀池。将污泥刮集至池底中心集泥坑，以便进一步作污泥脱水处理。2、工作原理驱动装置安装在中心支柱上，通过电机减速机和啮合传输系统带动刮臂中心竖架旋转，刮臂上的刮泥板将沉积在池底的污泥由外向内刮向池心集泥坑。3、供货范围3.1提供的设备为成套装置，应包括工作全桥、驱动装置、传动竖架、刮臂、刮板、中心导流筒、周边出水堰板。3.2提供安装用的所有紧固件（包括预埋地脚螺栓、螺母、垫圈等）。3.3提供配套的户外型电气控制箱，一控一，操作为就地手动按钮控制形式，电气控制箱除具有手动操作功能外，井配有向中心控制室传输浓缩机工作状态显示信号的接口，以作集控室对设备运行状况进行监视。电缆线长度8米。4、主要结构该设备主要结构为工作全桥、驱动装置、传动竖架、刮臂、刮板、导流筒、周边出水堰板。★工作桥工作桥横跨于整个浓缩池的池顶平台上，一侧底部应与池口预埋件焊接，另一侧与工作检修平台连接。当动载荷及固定载荷都存在时，桥架的变形不得超过1/360。工作桥由两根主桁架或主梁和铺在两主梁中间的6mm厚的花纹板组成。工作桥两侧提供1.1m高的扶手，水平方向焊接两排Φ60mm的不锈钢管，走道的宽度为800mm。★驱动装置驱动装置由电机、摆线针轮减速机、蜗轮减速机、外啮合小齿、回转支承（主齿轮）、回转支撑台等组成。该装置安装在中心支柱上；工作平台为2.4×2.4m。外啮哈主齿轮由合金钢制造而成；回转支撑采用马鞍山回转支承公司生产的产品，驱动装置采用过扭矩剪切销装置，当过扭矩值超限时能自动停机报警，安全可靠。电动机：采用鼠笼式电动机功率1.50kw，感应类型TEFC，保护等级IP54，绝缘等级F级，球轴承的重载大功率确保在启动和工作过程中不超负荷工作。服务系数0.15，电机上安装电机罩。★传动竖架中心传动竖架采用304不锈钢型钢制成，是中心传动刮泥机承载负荷的主要部件之一，竖架上端连接在旋转支承的齿圈上，竖架的下端两侧装有对称的刮臂，并设有滑动轴承径向支承。导流筒安装在中心竖架上部，改变中心柱进水时径向流速过高造成的短路而影响沉淀。★刮臂刮臂由上弦、下弦及拉杆等组成，应在传动轴上对称布置。所有构件均应用钢材料，刮臂的上弦应是水平状，下弦应与池底坡度平行，刮臂应具有在承受最大刮泥矩时不发生扭曲变形的能力。★刮板组合刮板组合采用分段与刮臂下弦连接形式，刮板与下弦杆呈45°布置，相临二刮板的重叠量应不小于20mm。刮板组合中的支架应采用不锈钢角钢焊接成框架形式，支架的上下分别与下弦杆及橡胶刮板应用螺栓连接。直接作用于池底刮泥用的刮板应采用丁晴橡胶，橡胶刮板应具有垂直调整20-30mm距离的功能，以作安装调整用。★导流筒导流筒应采用304不锈钢板材焊接而成，中心导流筒的外径为Φ2500mm，高度为1800mm。导流筒应可与传动轴一起转动，但与传动轴应有牢固的连接措施。★出水堰板边出水堰板应采用不锈钢板，出水堰板与混凝土出水槽应采用不锈钢膨胀螺栓直接固定的方式。三角堰应专用模具冲制。三角堰的设置数量及出水深度应满足本标书工艺要求。★控制系统我方提供的就地控制箱应安装在工作桥的一侧，控制箱应具有就地操作按钮、自动/手动转换开关、紧急停车按钮、点动操作按钮、开/停/故障指示灯。5、采用的标准执行国标（GB）或部标（JB）的行业标准如下：《中心传动刮泥机》CJ/T3042-1995《水处理设备制造技术条件》JB2935-96《钢结构设计规范》GBJ17-88《钢结构安装与验收规范》GB50250-95《安装机械焊接件通用技术条件》JB/ZQ3011-88《切削加工件通用技术条件》JB/ZQ4000.2-86《焊接件通用技术条件》JB/ZQ4000.3-86《铸件通用技术条件》B/ZQ4000.5-86《有色金属铸件通用技术条件》JB/T5000.5-98《装配技术条件》《不锈钢棒》《铸件尺寸公差》《灰铸伯铁件》《装有电子器件电控箱技术条件》《涂装前钢材表面锈蚀等级和除锈等级》《铸件尺寸公差》6、主要技术参数型号：池径：驱动电机功率：提耙电机功率：周边转速：数量：防护等级：绝缘等级：7、主要材料GB1176GB1220GB6414GB9439GB3797...
