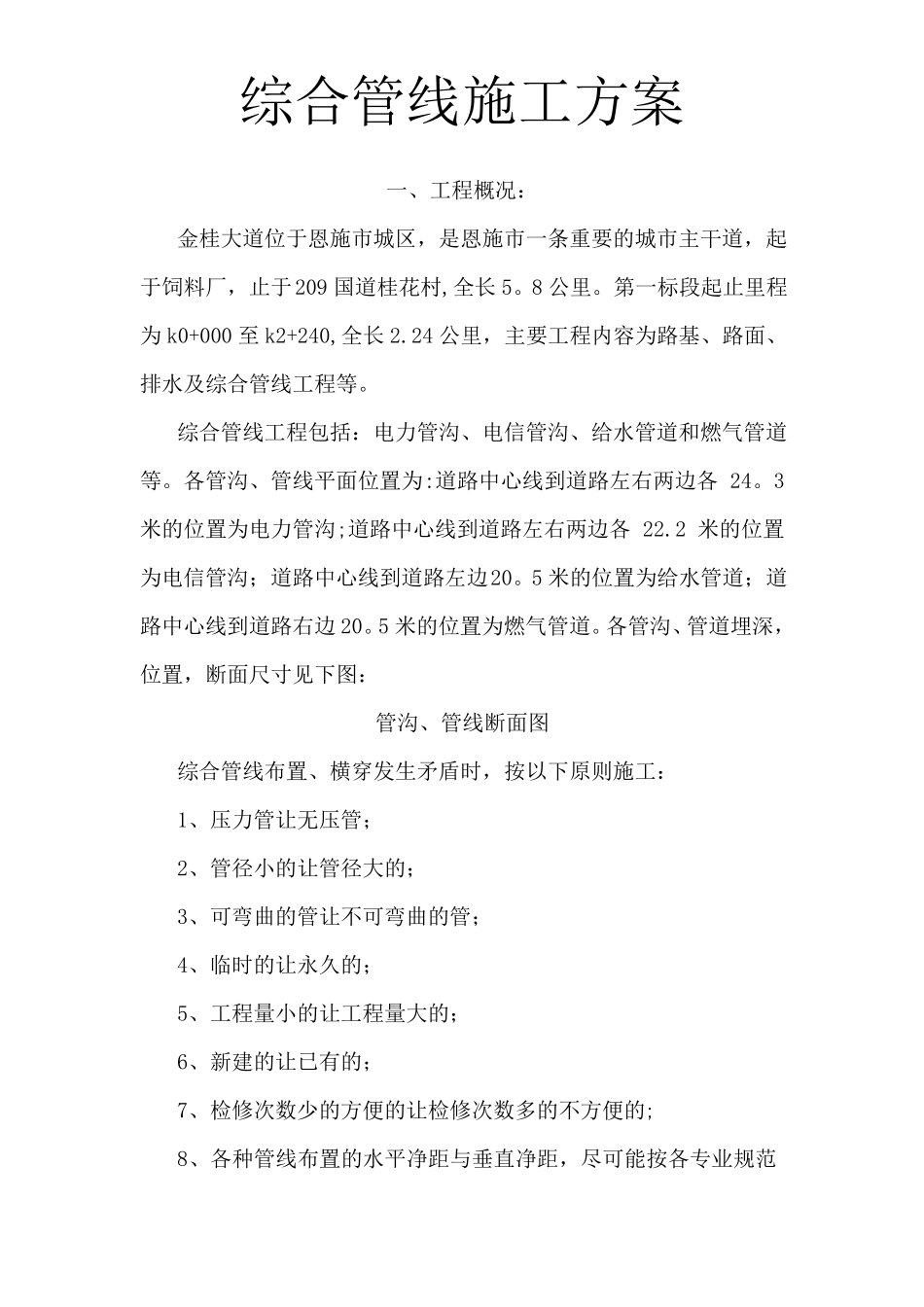

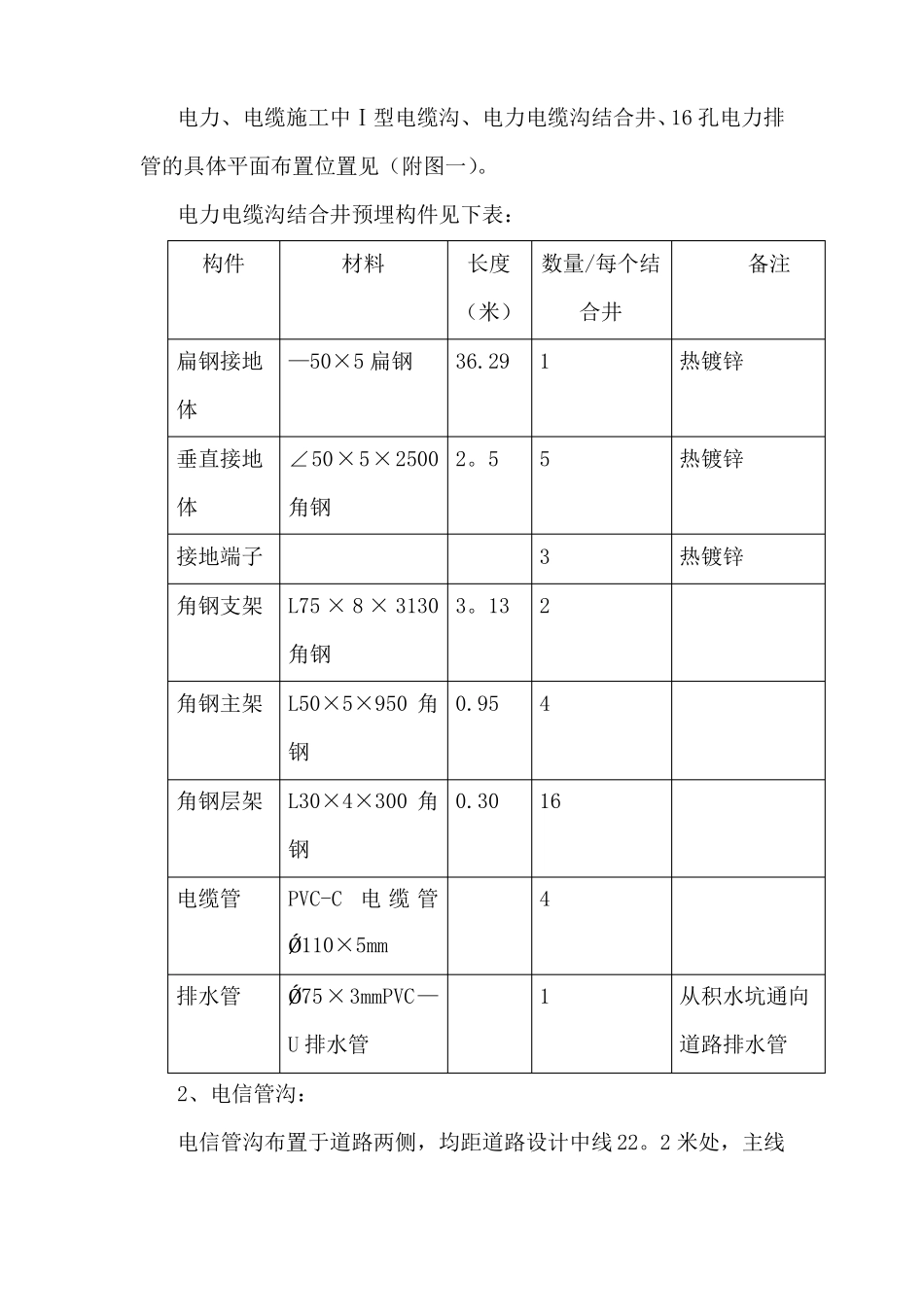

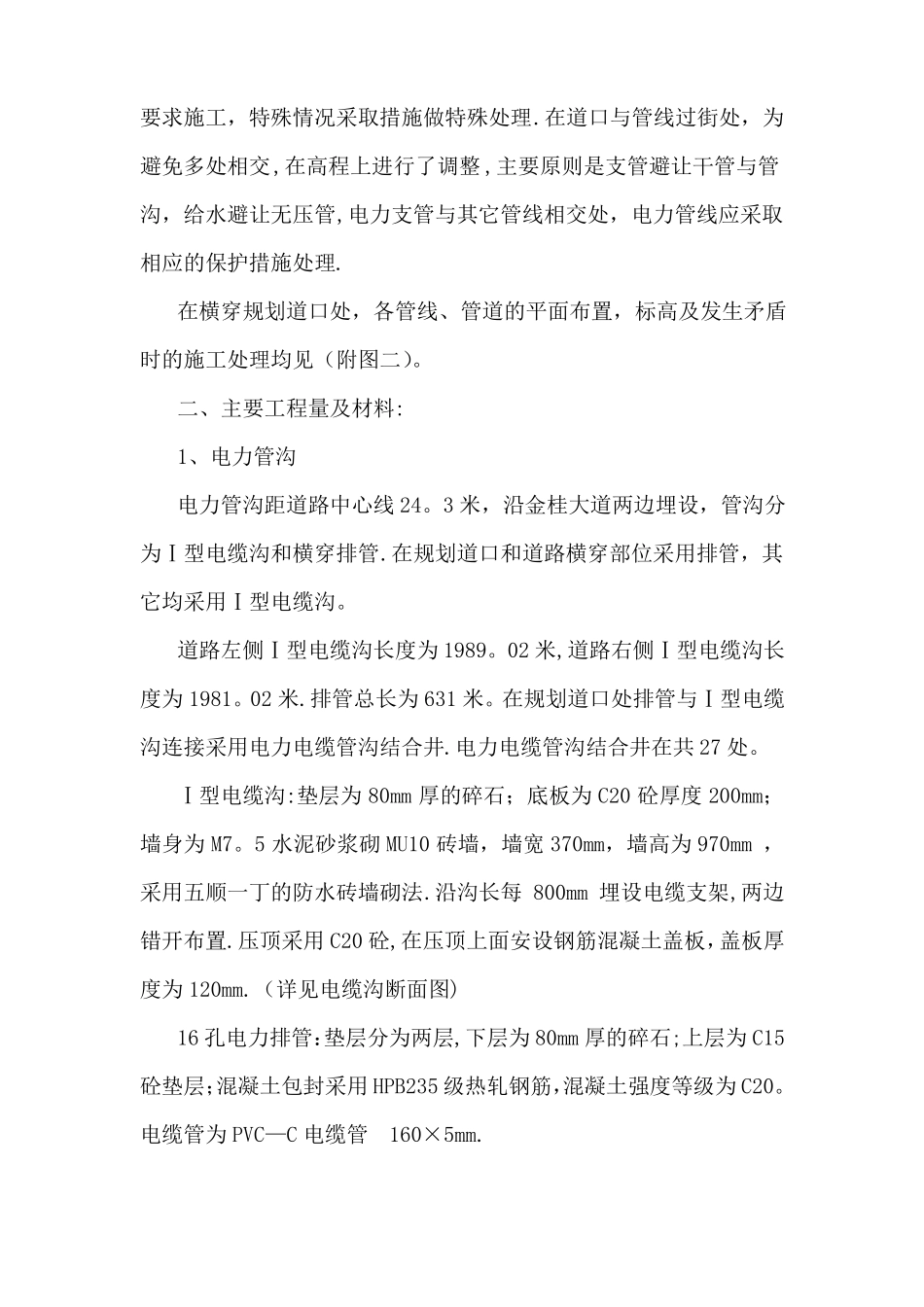

综合管线施工方案一、工程概况：金桂大道位于恩施市城区，是恩施市一条重要的城市主干道，起于饲料厂，止于209国道桂花村,全长5。8公里。第一标段起止里程为k0+000至k2+240,全长2.24公里，主要工程内容为路基、路面、排水及综合管线工程等。综合管线工程包括：电力管沟、电信管沟、给水管道和燃气管道等。各管沟、管线平面位置为:道路中心线到道路左右两边各24。3米的位置为电力管沟;道路中心线到道路左右两边各22.2米的位置为电信管沟；道路中心线到道路左边20。5米的位置为给水管道；道路中心线到道路右边20。5米的位置为燃气管道。各管沟、管道埋深，位置，断面尺寸见下图：管沟、管线断面图综合管线布置、横穿发生矛盾时，按以下原则施工：1、压力管让无压管；2、管径小的让管径大的；3、可弯曲的管让不可弯曲的管；4、临时的让永久的；5、工程量小的让工程量大的；6、新建的让已有的；7、检修次数少的方便的让检修次数多的不方便的;8、各种管线布置的水平净距与垂直净距，尽可能按各专业规范要求施工，特殊情况采取措施做特殊处理.在道口与管线过街处，为避免多处相交,在高程上进行了调整,主要原则是支管避让干管与管沟，给水避让无压管,电力支管与其它管线相交处，电力管线应采取相应的保护措施处理.在横穿规划道口处，各管线、管道的平面布置，标高及发生矛盾时的施工处理均见（附图二）。二、主要工程量及材料:1、电力管沟电力管沟距道路中心线24。3米，沿金桂大道两边埋设，管沟分为Ⅰ型电缆沟和横穿排管.在规划道口和道路横穿部位采用排管，其它均采用Ⅰ型电缆沟。道路左侧Ⅰ型电缆沟长度为1989。02米,道路右侧Ⅰ型电缆沟长度为1981。02米.排管总长为631米。在规划道口处排管与Ⅰ型电缆沟连接采用电力电缆管沟结合井.电力电缆管沟结合井在共27处。Ⅰ型电缆沟:垫层为80mm厚的碎石；底板为C20砼厚度200mm；墙身为M7。5水泥砂浆砌MU10砖墙，墙宽370mm，墙高为970mm，采用五顺一丁的防水砖墙砌法.沿沟长每800mm埋设电缆支架,两边错开布置.压顶采用C20砼,在压顶上面安设钢筋混凝土盖板，盖板厚度为120mm.（详见电缆沟断面图)16孔电力排管：垫层分为两层,下层为80mm厚的碎石;上层为C15砼垫层；混凝土包封采用HPB235级热轧钢筋，混凝土强度等级为C20。电缆管为PVC—C电缆管160×5mm.电力、电缆施工中Ⅰ型电缆沟、电力电缆沟结合井、16孔电力排管的具体平面布置位置见（附图一）。电力电缆沟结合井预埋构件见下表：构件材料长度（米）扁钢接地—50×5扁钢体垂直接地∠50×5×25002。5体角钢3热镀锌5热镀锌36.291数量/每个结合井热镀锌备注接地端子角钢支架L75×8×31303。132角钢角钢主架L50×5×950角0.95钢角钢层架L30×4×300角0.30钢电缆管PVC-C电缆管Ǿ110×5mm排水管Ǿ75×3mmPVC—U排水管2、电信管沟：14164从积水坑通向道路排水管电信管沟布置于道路两侧，均距道路设计中线22。2米处，主线管道规模为12孔。一般人行道下通信管道采用10孔双壁波纹管（Ǿ110×4mm）与2孔梅花形PVC-U多孔管组合；横穿车行道及规划道口处的通信管道采用10孔YBBǾ100×5mm玻璃钢管与2孔梅花形PVC—U多孔管组合.为了满足日后发展的用户需求及避免对电缆沟的破环，每个手孔井处均埋设用户分支管（2孔YBBǾ100×5mm玻璃钢管）穿过电缆沟至道路外边线（至边线外0.5米考虑）。12孔管道的排列形式为4孔/层×3层;2孔横穿管道的排列形式为2孔/层×1层.电信管沟在Ⅰ标段，起止里程为k0+003。39—k2+240，其中横穿道路电信管沟有6道,横穿规划道口电信管沟有6道，其它为一般人行道下电信管沟，具体施工时按信息管道平面布置图施工。在k0+003。39-k2+240段，一共有手孔井37个；小号三通人孔井12个；小号直通人孔井13个.信息管道工作井的种类，以及管道在道路、规划道口横穿的平面布置见(附图一)。3、给水管道给水管道布置于道路左侧，距道路中心线20。5米处，主管道为DN600球墨铸铁管,沿金桂大道沿线布置，支管道为DN200、DN300球墨铸铁管,给水主线管道管底按设计变更距人行道路面埋深为1.8米,主线上每120.5米设置DN600＊100三通，接市政消防栓，共18个。每套消防栓安装DN100阀门一台，砌筑阀门井一座,内空...
