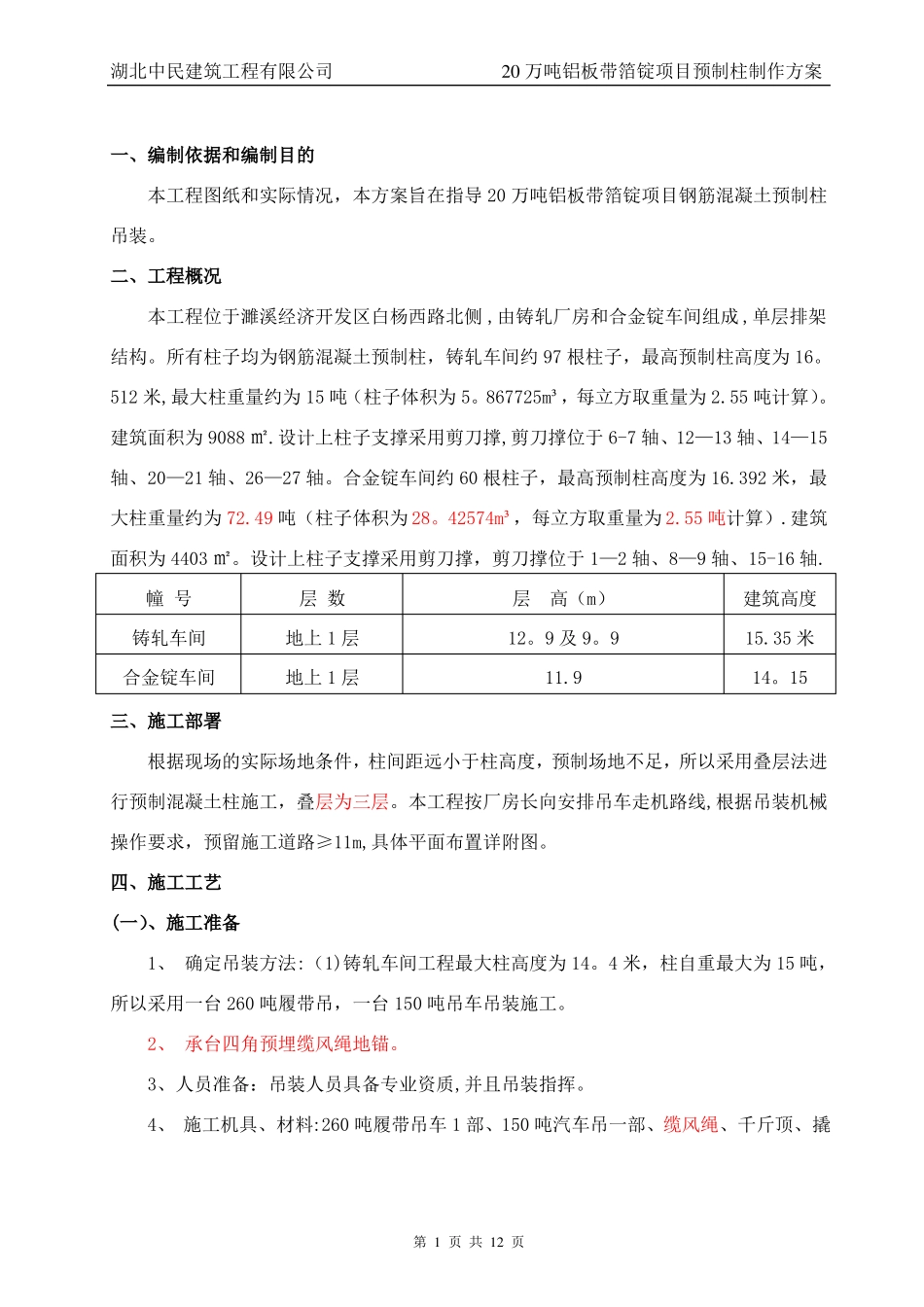

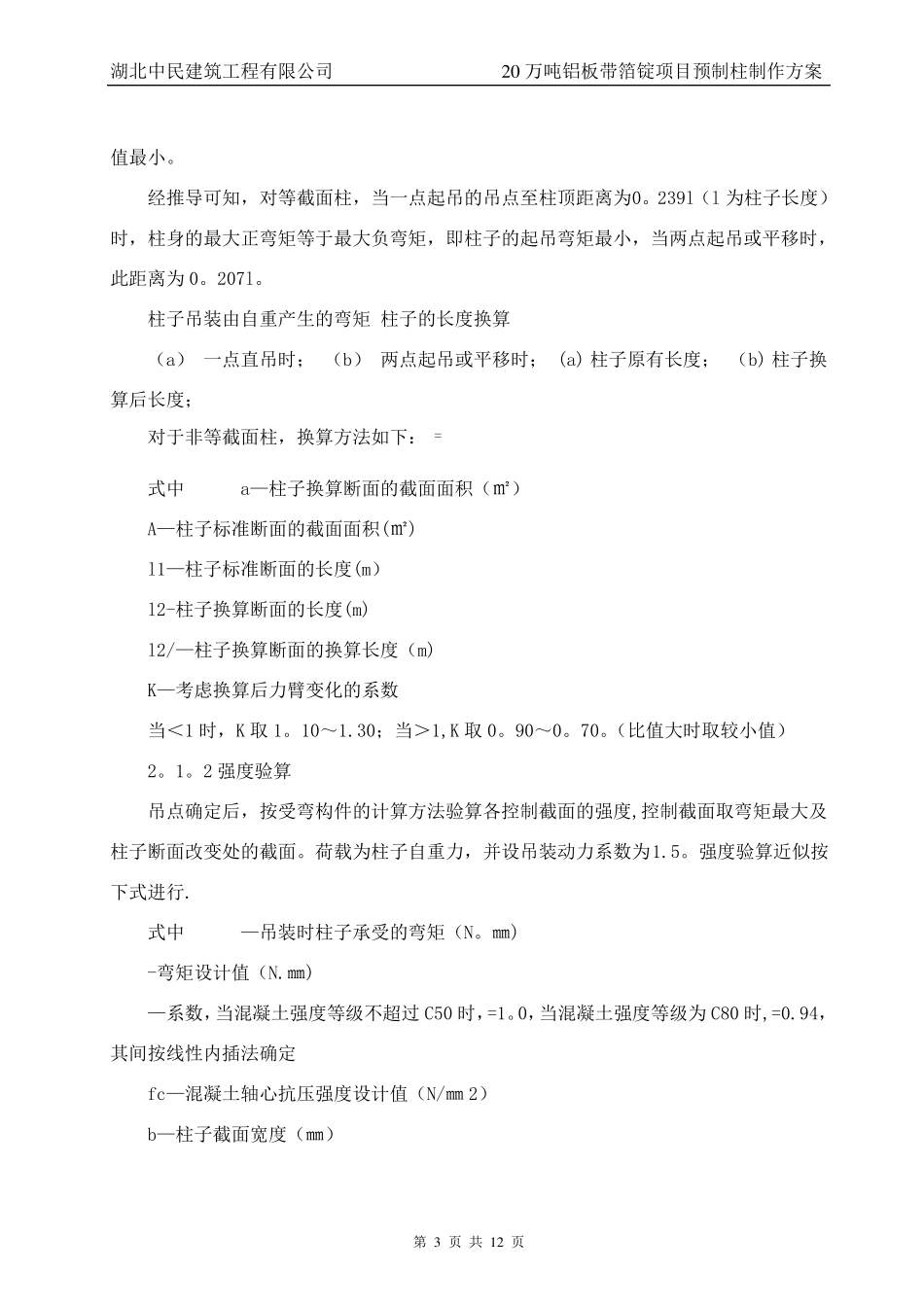

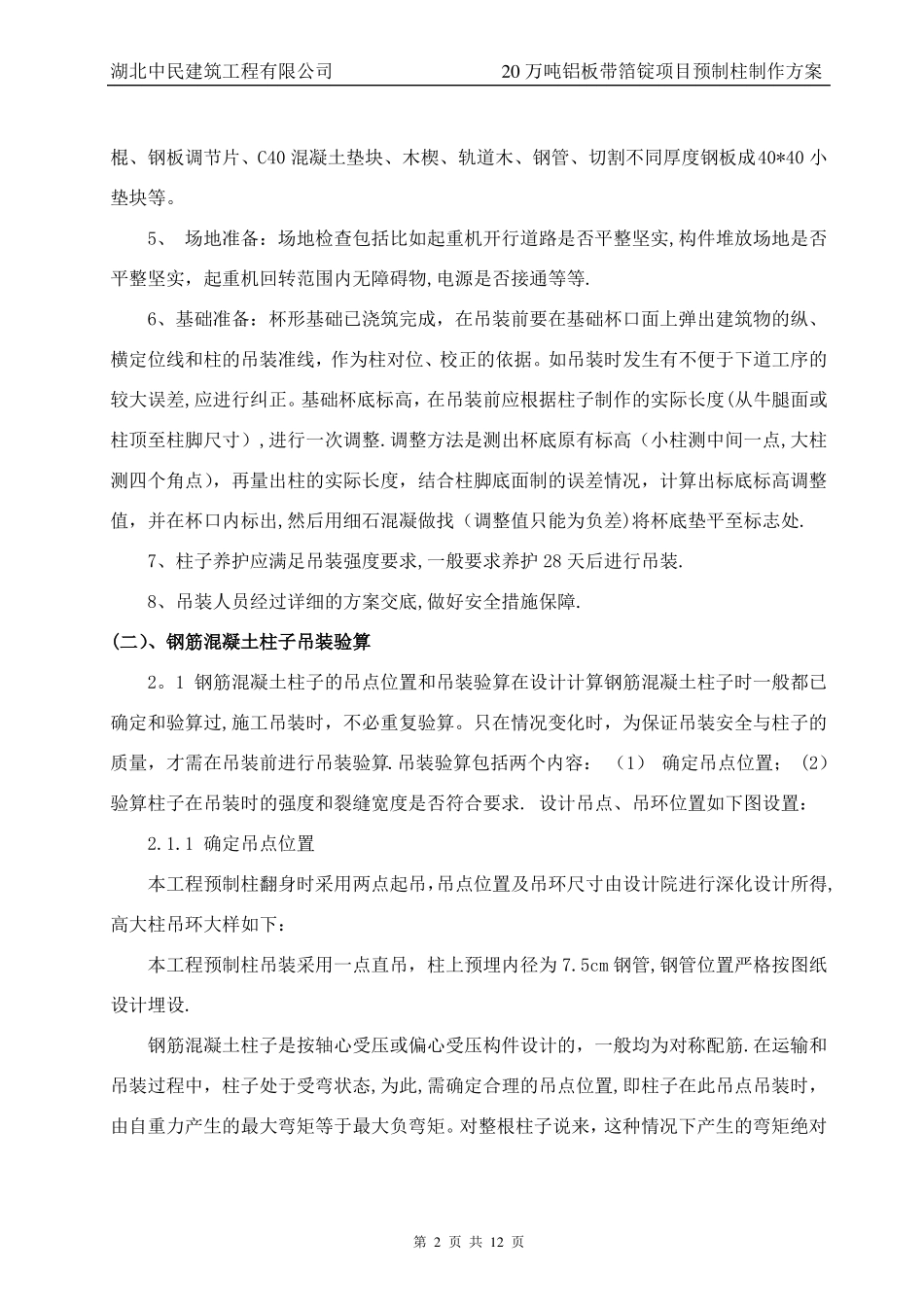

湖北中民建筑工程有限公司20万吨铝板带箔锭项目预制柱制作方案一、编制依据和编制目的本工程图纸和实际情况，本方案旨在指导20万吨铝板带箔锭项目钢筋混凝土预制柱吊装。二、工程概况本工程位于濉溪经济开发区白杨西路北侧,由铸轧厂房和合金锭车间组成,单层排架结构。所有柱子均为钢筋混凝土预制柱，铸轧车间约97根柱子，最高预制柱高度为16。512米,最大柱重量约为15吨（柱子体积为5。867725m³，每立方取重量为2.55吨计算）。建筑面积为9088㎡.设计上柱子支撑采用剪刀撑,剪刀撑位于6-7轴、12—13轴、14—15轴、20—21轴、26—27轴。合金锭车间约60根柱子，最高预制柱高度为16.392米，最大柱重量约为72.49吨（柱子体积为28。42574m³，每立方取重量为2.55吨计算）.建筑面积为4403㎡。设计上柱子支撑采用剪刀撑，剪刀撑位于1—2轴、8—9轴、15-16轴.幢号铸轧车间合金锭车间三、施工部署根据现场的实际场地条件，柱间距远小于柱高度，预制场地不足，所以采用叠层法进行预制混凝土柱施工，叠层为三层。本工程按厂房长向安排吊车走机路线,根据吊装机械操作要求，预留施工道路≥11m,具体平面布置详附图。四、施工工艺(一）、施工准备1、确定吊装方法:（1)铸轧车间工程最大柱高度为14。4米，柱自重最大为15吨，所以采用一台260吨履带吊，一台150吨吊车吊装施工。2、承台四角预埋缆风绳地锚。3、人员准备：吊装人员具备专业资质,并且吊装指挥。4、施工机具、材料:260吨履带吊车1部、150吨汽车吊一部、缆风绳、千斤顶、撬层数地上1层地上1层层高（m）12。9及9。911.9建筑高度15.35米14。15第1页共12页湖北中民建筑工程有限公司20万吨铝板带箔锭项目预制柱制作方案棍、钢板调节片、C40混凝土垫块、木楔、轨道木、钢管、切割不同厚度钢板成40*40小垫块等。5、场地准备：场地检查包括比如起重机开行道路是否平整坚实,构件堆放场地是否平整坚实，起重机回转范围内无障碍物,电源是否接通等等.6、基础准备：杯形基础已浇筑完成，在吊装前要在基础杯口面上弹出建筑物的纵、横定位线和柱的吊装准线，作为柱对位、校正的依据。如吊装时发生有不便于下道工序的较大误差,应进行纠正。基础杯底标高，在吊装前应根据柱子制作的实际长度(从牛腿面或柱顶至柱脚尺寸）,进行一次调整.调整方法是测出杯底原有标高（小柱测中间一点,大柱测四个角点），再量出柱的实际长度，结合柱脚底面制的误差情况，计算出标底标高调整值，并在杯口内标出,然后用细石混凝做找（调整值只能为负差)将杯底垫平至标志处.7、柱子养护应满足吊装强度要求,一般要求养护28天后进行吊装.8、吊装人员经过详细的方案交底,做好安全措施保障.(二）、钢筋混凝土柱子吊装验算2。1钢筋混凝土柱子的吊点位置和吊装验算在设计计算钢筋混凝土柱子时一般都已确定和验算过,施工吊装时，不必重复验算。只在情况变化时，为保证吊装安全与柱子的质量，才需在吊装前进行吊装验算.吊装验算包括两个内容：（1）确定吊点位置；(2）验算柱子在吊装时的强度和裂缝宽度是否符合要求.设计吊点、吊环位置如下图设置：2.1.1确定吊点位置本工程预制柱翻身时采用两点起吊，吊点位置及吊环尺寸由设计院进行深化设计所得,高大柱吊环大样如下：本工程预制柱吊装采用一点直吊，柱上预埋内径为7.5cm钢管,钢管位置严格按图纸设计埋设.钢筋混凝土柱子是按轴心受压或偏心受压构件设计的，一般均为对称配筋.在运输和吊装过程中，柱子处于受弯状态,为此,需确定合理的吊点位置,即柱子在此吊点吊装时，由自重力产生的最大弯矩等于最大负弯矩。对整根柱子说来，这种情况下产生的弯矩绝对第2页共12页湖北中民建筑工程有限公司20万吨铝板带箔锭项目预制柱制作方案值最小。经推导可知，对等截面柱，当一点起吊的吊点至柱顶距离为0。239l（l为柱子长度）时，柱身的最大正弯矩等于最大负弯矩，即柱子的起吊弯矩最小，当两点起吊或平移时，此距离为0。207l。柱子吊装由自重产生的弯矩柱子的长度换算（a）一点直吊时；（b）两点起吊或平移时；(a)柱子原有长度；（b)柱子换算后长度；对于非等截面柱，换算方法如下：=式中a—柱子换算断面的截面面积（㎡）A—柱子标准断面的截面面积(㎡)l...
