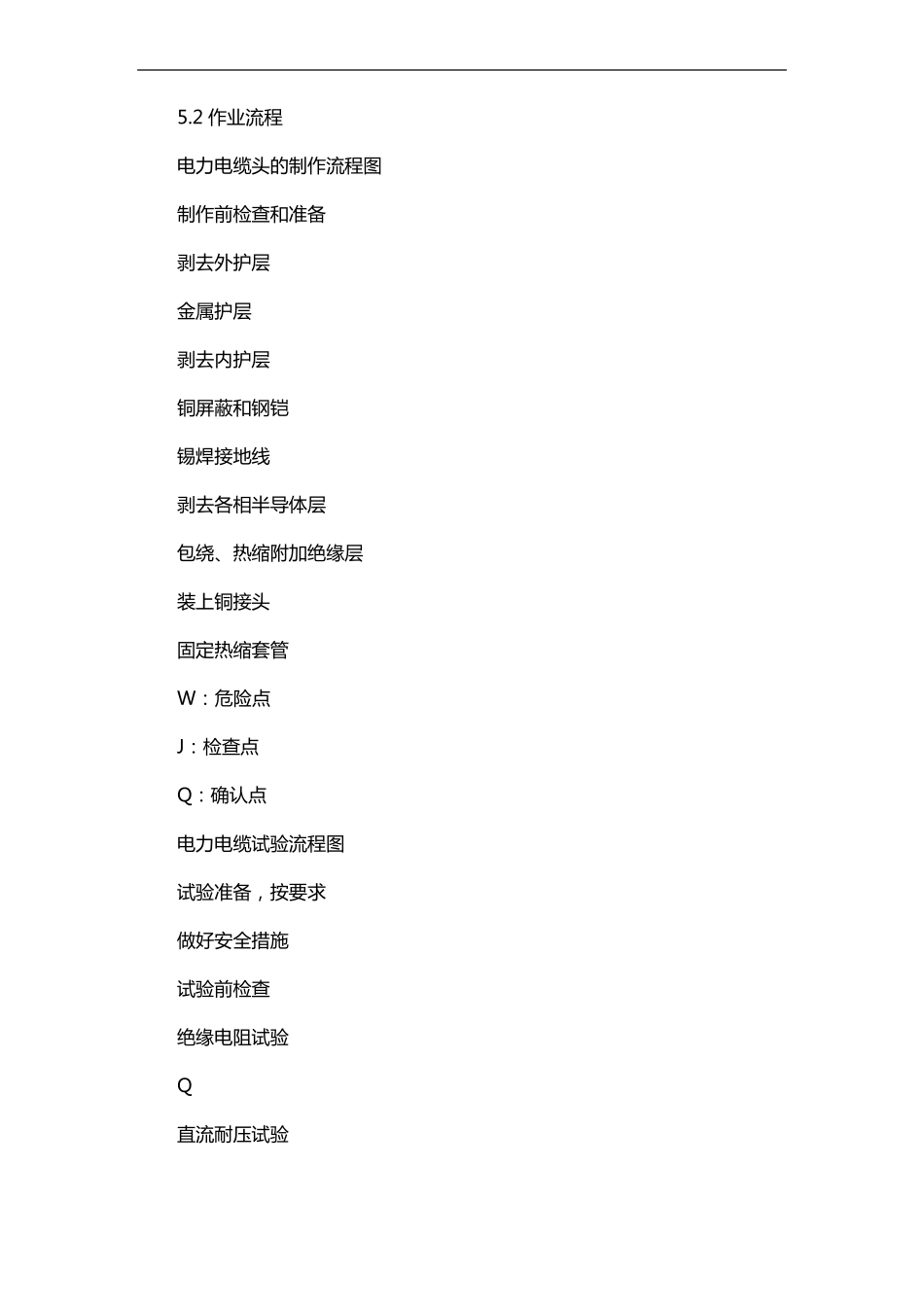

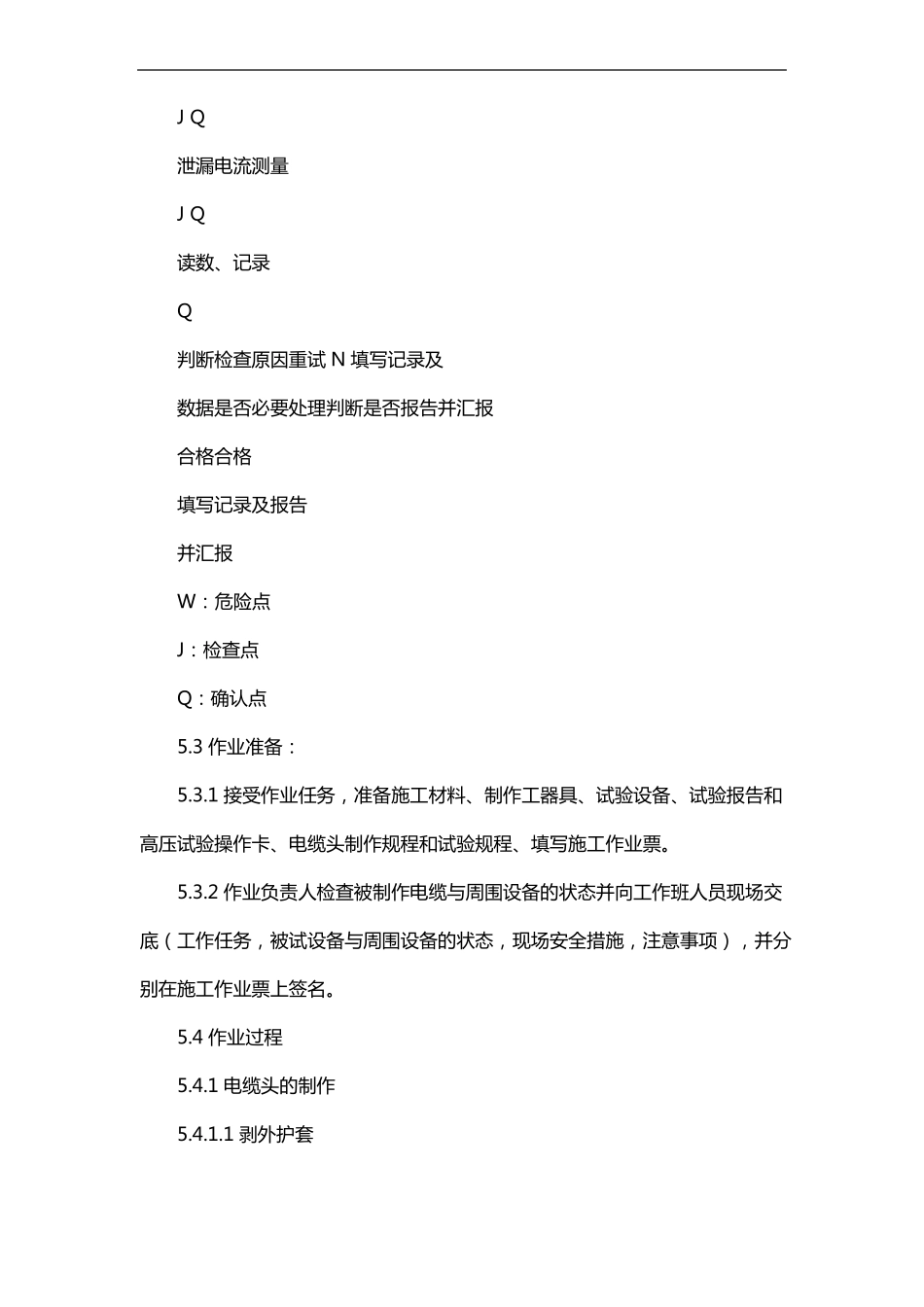

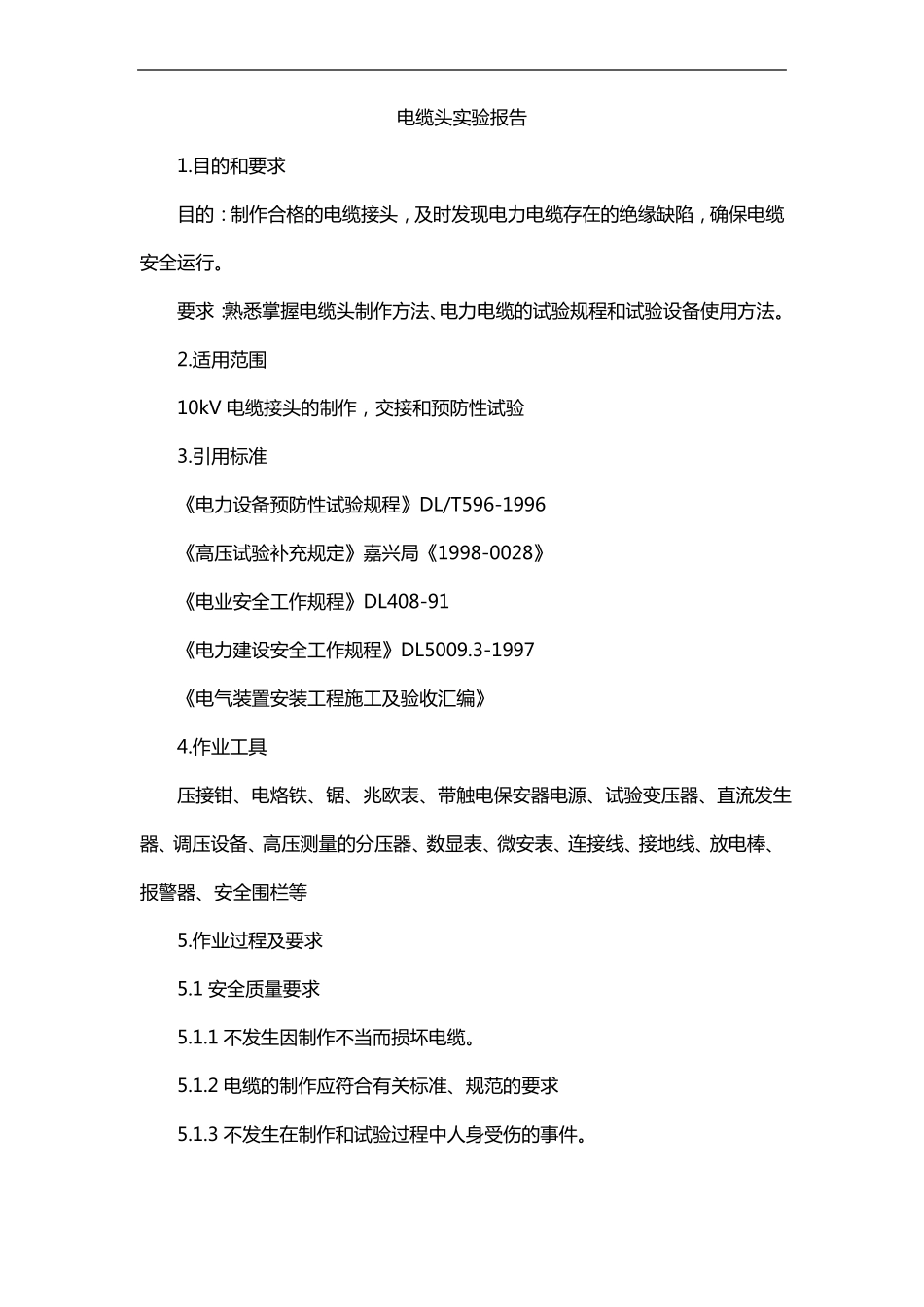

电缆头实验报告1.目的和要求目的：制作合格的电缆接头，及时发现电力电缆存在的绝缘缺陷，确保电缆安全运行。要求：熟悉掌握电缆头制作方法、电力电缆的试验规程和试验设备使用方法。2.适用范围10kV电缆接头的制作，交接和预防性试验3.引用标准《电力设备预防性试验规程》DL/T596-1996《高压试验补充规定》嘉兴局《1998-0028》《电业安全工作规程》DL408-91《电力建设安全工作规程》DL5009.3-1997《电气装置安装工程施工及验收汇编》4.作业工具压接钳、电烙铁、锯、兆欧表、带触电保安器电源、试验变压器、直流发生器、调压设备、高压测量的分压器、数显表、微安表、连接线、接地线、放电棒、报警器、安全围栏等5.作业过程及要求5.1安全质量要求5.1.1不发生因制作不当而损坏电缆。5.1.2电缆的制作应符合有关标准、规范的要求5.1.3不发生在制作和试验过程中人身受伤的事件。5.2作业流程电力电缆头的制作流程图制作前检查和准备剥去外护层金属护层剥去内护层铜屏蔽和钢铠锡焊接地线剥去各相半导体层包绕、热缩附加绝缘层装上铜接头固定热缩套管W：危险点J：检查点Q：确认点电力电缆试验流程图试验准备，按要求做好安全措施试验前检查绝缘电阻试验Q直流耐压试验JQ泄漏电流测量JQ读数、记录Q判断检查原因重试N填写记录及数据是否必要处理判断是否报告并汇报合格合格填写记录及报告并汇报W：危险点J：检查点Q：确认点5.3作业准备：5.3.1接受作业任务，准备施工材料、制作工器具、试验设备、试验报告和高压试验操作卡、电缆头制作规程和试验规程、填写施工作业票。5.3.2作业负责人检查被制作电缆与周围设备的状态并向工作班人员现场交底（工作任务，被试设备与周围设备的状态，现场安全措施，注意事项），并分别在施工作业票上签名。5.4作业过程5.4.1电缆头的制作5.4.1.1剥外护套先固定电缆头，按设计要求剥去外护套。5.4.1.2剥钢铠a.离外护套断口10mm处用扎线绑扎钢铠。b.离外护套断口处保留30mm的钢铠，其余钢铠剥除。5.4.1.3剥内护层离钢铠断口处保留20mm内护层，其余剥除，并切掉填充物。5.4.1.4焊接地线a.用砂皮将钢铠和三根电缆芯线铜屏蔽焊接地线搭接区打光。b.将一根接地线一端焊接在钢铠上。c.将另一根接地线一端分成三股，每股长度为100mm，三根电缆芯线的铜屏蔽层各焊接一股。5.4.1.5包绕填充胶在三相分叉处和根部包绕填充胶，钢铠焊地线区和铜屏蔽焊地线区包在填充胶内，填充时钢铠接地线和铜屏蔽接地线要绝缘。5.4.1.6固定三芯支套三芯支套套入三叉根部，往根部压紧，由中间向两端热缩固定。5.4.1.7剥铜屏蔽层离三芯支套指端处保留50mm铜屏蔽层，其余铜屏蔽层剥除。5.4.1.8做相位标记根据电缆原来的相位，在电缆头上做好相位标记。5.4.1.9剥半导体层离铜屏蔽层断口处保留20mm半导体层，其余半导体层剥除。5.4.1.10固定应力控制管a.清理绝缘层表面。b.绝缘层表面涂硅脂膏。c.将应力控制管套入绝缘芯线，搭接20mm铜屏蔽，热缩固定。5.4.1.11压接连接端子a.在离芯线端部剥去长度为铜接头深度加5mm的绝缘层。b.压接线铜接头与电缆连接端子。5.4.1.12固定绝缘管a.将三根绝缘管分别套入三叉根部。b.从根部往连接端子热缩固定。5.4.1.13固定密封管将密封管套入接线端子外，热缩固定。5.4.1.14固定相色圈根据相位标记套入相色圈，热缩固定。5.4.1.15户外终端头固定伞裙a.将三孔伞裙套入。b.在离三叉口100mm热缩固定。c.依次套入单孔伞裙（每相二个），各伞裙间距约为150mm，分别热缩固定。5.4.2电缆试验将非被测试相和接地线一同接地，电缆的另一端与其它设备要有足够的安全距离，并有专人看守。5.4.2.1绝缘电阻试验a.电缆主绝缘绝缘电阻测试：应采用2500V兆欧表进行试验，绝缘电阻应不低于2500MΩ。
