有耐久性设计要求的混凝土配合比设计与生产质量施工质量控制VIP专享VIP免费

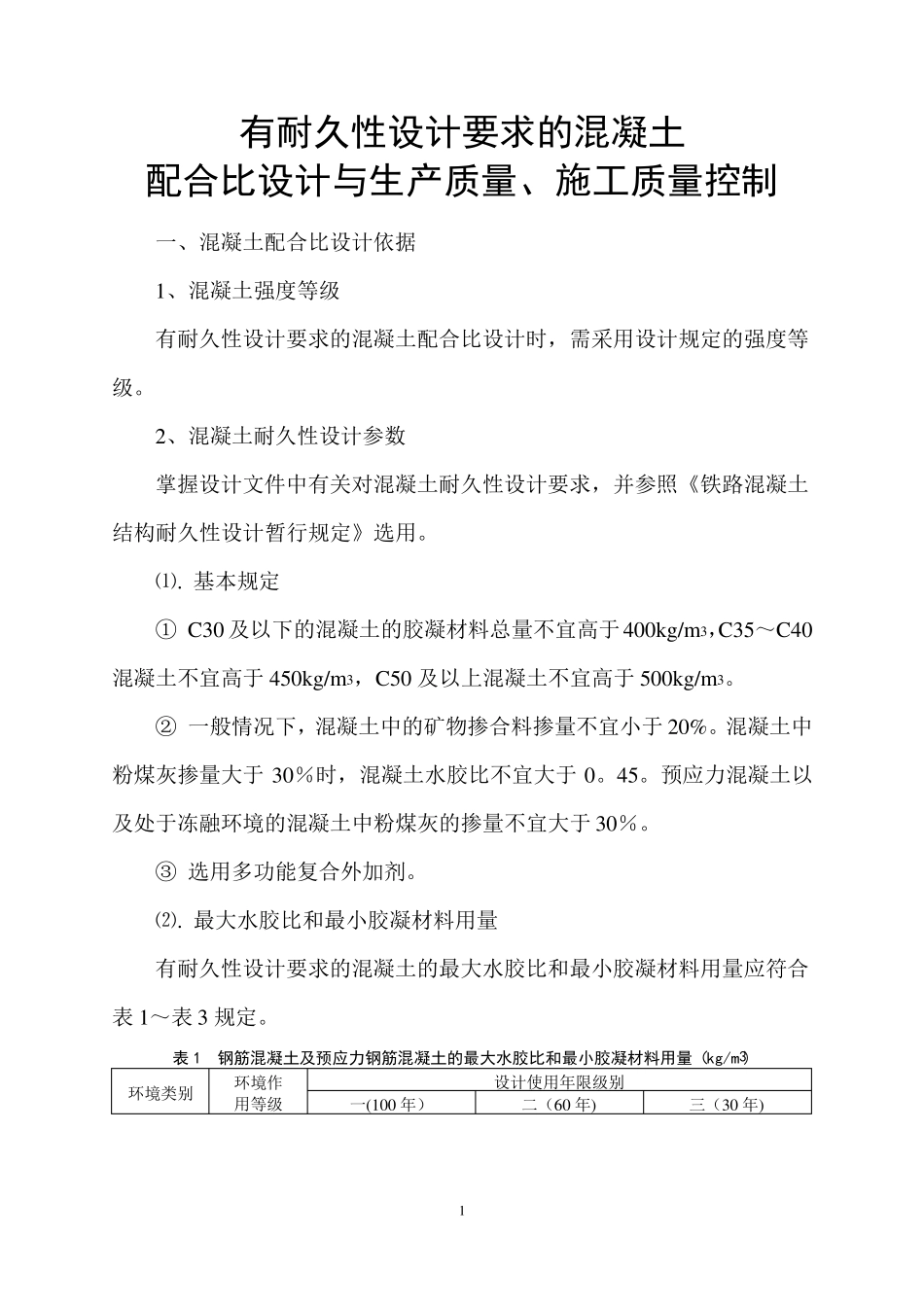

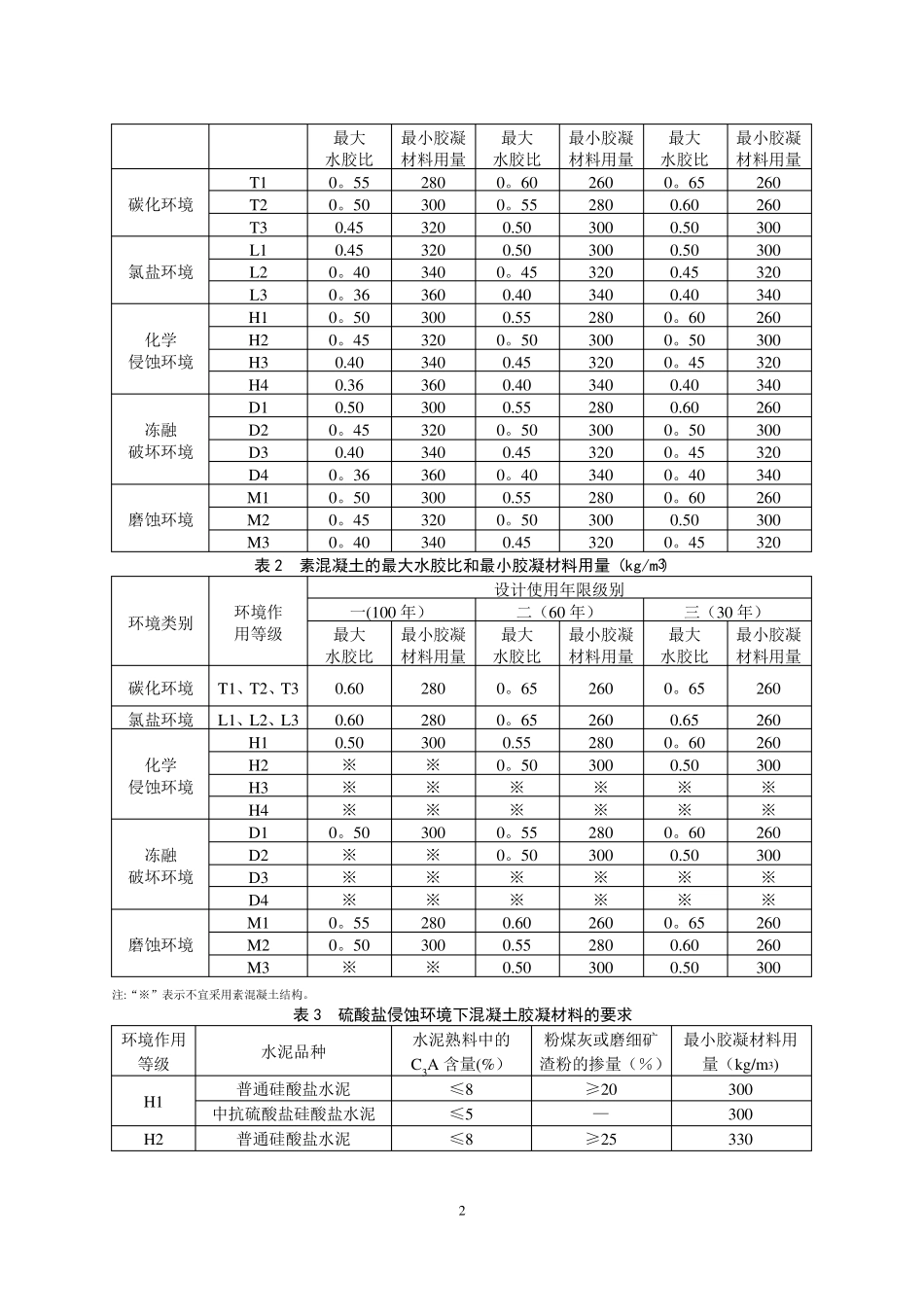

有耐久性设计要求的混凝土配合比设计与生产质量、施工质量控制一、混凝土配合比设计依据1、混凝土强度等级有耐久性设计要求的混凝土配合比设计时，需采用设计规定的强度等级。2、混凝土耐久性设计参数掌握设计文件中有关对混凝土耐久性设计要求，并参照《铁路混凝土结构耐久性设计暂行规定》选用。⑴.基本规定①C30及以下的混凝土的胶凝材料总量不宜高于400kg/m3，C35～C40混凝土不宜高于450kg/m3，C50及以上混凝土不宜高于500kg/m3。②一般情况下，混凝土中的矿物掺合料掺量不宜小于20%。混凝土中粉煤灰掺量大于30％时，混凝土水胶比不宜大于0。45。预应力混凝土以及处于冻融环境的混凝土中粉煤灰的掺量不宜大于30％。③选用多功能复合外加剂。⑵.最大水胶比和最小胶凝材料用量有耐久性设计要求的混凝土的最大水胶比和最小胶凝材料用量应符合表1～表3规定。表1钢筋混凝土及预应力钢筋混凝土的最大水胶比和最小胶凝材料用量（kg/m)设计使用年限级别环境作环境类别用等级一(100年）二（60年)三（30年)31碳化环境氯盐环境化学侵蚀环境冻融破坏环境磨蚀环境环境类别最大最小胶凝最大最小胶凝最大最小胶凝水胶比材料用量水胶比材料用量水胶比材料用量T10。552800。602600。65260T20。503000。552800.60260T30.453200.503000.50300L10.453200.503000.50300L20。403400。453200.45320L30。363600.403400.40340H10。503000.552800。60260H20。453200。503000。50300H30.403400.453200。45320H40.363600.403400.40340D10.503000.552800.60260D20。453200。503000。50300D30.403400.453200。45320D40。363600。403400。40340M10。503000.552800。60260M20。453200。503000.50300M30。403400.453200。453203表2素混凝土的最大水胶比和最小胶凝材料用量（kg/m)设计使用年限级别环境作一(100年）二（60年）三（30年）用等级最大最小胶凝最大最小胶凝最大最小胶凝水胶比材料用量水胶比材料用量水胶比材料用量T1、T2、T3L1、L2、L3H1H2H3H4D1D2D3D4M1M2M30.600.600.50※※※0。50※※※0。550。50※280280300※※※300※※※280300※0。650。650.550。50※※0。550。50※※0.600.550.50260260280300※※280300※※2602803000。650.650。600.50※※0。600.50※※0。650.600.50260260260300※※260300※※260260300碳化环境氯盐环境化学侵蚀环境冻融破坏环境磨蚀环境注:“※”表示不宜采用素混凝土结构。表3硫酸盐侵蚀环境下混凝土胶凝材料的要求环境作用等级H1H2水泥品种普通硅酸盐水泥中抗硫酸盐硅酸盐水泥普通硅酸盐水泥水泥熟料中的C3A含量(%）≤8≤5≤8粉煤灰或磨细矿最小胶凝材料用渣粉的掺量（％）量（kg/m3)≥20—≥253003003302中抗硫酸盐硅酸盐水泥高抗硫酸盐硅酸盐水泥普通硅酸盐水泥H3、H4中抗硫酸盐硅酸盐水泥高抗硫酸盐硅酸盐水泥≤5≤3≤6≤5≤3≥20—≥30≥25≥20300300360360360⑶。混凝土含气量有耐久性设计要求的混凝土的含气量应符合表4的规定。表4混凝土含气量要求环境条件含气量（%）无抗冻要求混凝土≥2。0有抗冻要求混凝土D1≥4。0D2、D3≥5。0D4≥5.5⑷.混凝土电通量q有耐久性设计要求的混凝土的电通量应符合表5~表7的规定.表5混凝土的电通量设计使用年限级别56d电通量(C）＜C30C30～C45≥C50一（100年)＜2000＜1500＜1000二（60年)、三（30年）＜2500＜2000＜1500注：本表是对所有有耐久性要求的混凝土的基本要求。当混凝土处于氯盐环境、化学侵蚀环境或冻融破坏环境时,混凝土的耐久性指标还应满足表6、表7的规定。表6氯盐环境下混凝土的电通量设计使用年限级别环境作用等级56d电通量（C)设计使用年限级别环境作用等级56d电通量（C）L1＜1000一(100年）H1、H2＜1200H3、H4＜1000一（100年）L2、L3＜800二(60年）、三（30年）L1＜1500L2、L3＜1000表7化学侵蚀环境下混凝土的电通量二（60年)、三（30年)H1、H2＜1500H3、H4＜1000⑸.混凝土的抗冻性有耐久性设计要求的冻融破坏环境下的混凝土结构，混凝土的抗冻性应符合表8的规定。表8冻融破坏环境下混凝土的抗冻性设计使用年限级别环境作用等级抗冻等级（56d）一(100年）D1、D2、D3、D4≥F300二（60年）D1、D2、D3、D4≥F25...
