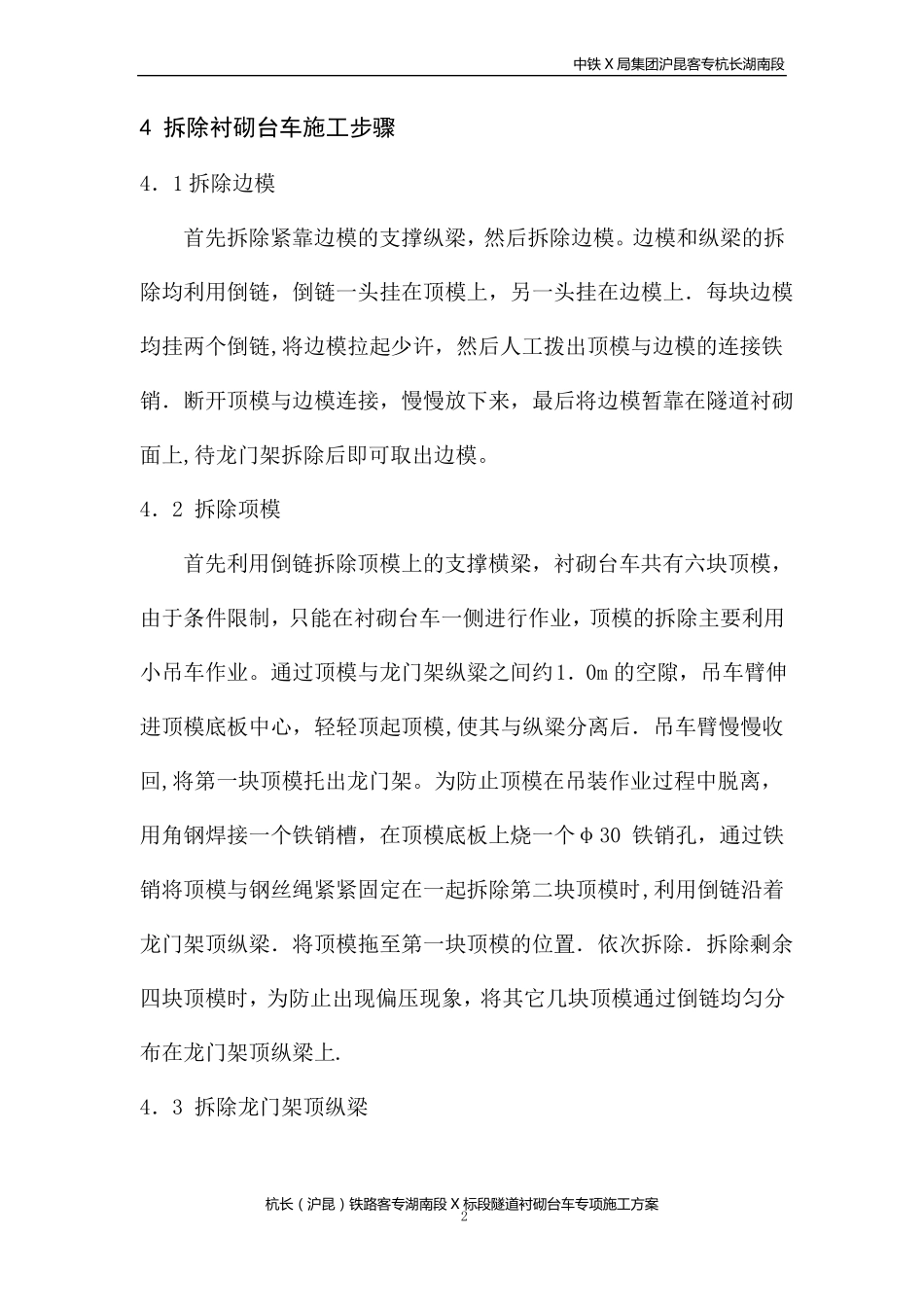

杭长(沪昆)铁路客运专线湖南段X标段中国中铁隧道施工衬砌台车专项方案中铁X局集团沪昆客专杭长湖南段项目经理部二○一○年八月目录1工程概况.....................................................................................错误!未定义书签。2衬砌台车拆除及安装难点........................................................................................13村砌台车拆除及安装施工工艺流程图....................................................................14拆除衬砌台车施工步骤............................................................................................25衬砌台车安装步骤....................................................................................................36衬砌台车拆除及安装过程中的安全措施................................................................57模板台车的质量保证措施.........................................................................................68模板工程.....................................................................................................................69模板台车的安全保证措施.........................................................................................9中铁X局集团沪昆客专杭长湖南段隧道衬砌台车专项方案1工程概况沪昆客专杭长湖南段X标段位于湖南省长沙市区,中铁三局沪昆客专杭长湖南段第四项目分部隧道作业队承建5座隧道,其中双线隧道3座,全长852m,由于平丰隧道和曾家岭一号隧道较短,可共用一台台车,平丰隧道衬砌施工完成后衬砌台车拆除,将各部件运输到曾家岭一号隧道内重新安装使用。衬砌台车长10.50m,七榀龙门架构成基本骨架,模板分为顶模边模每块长54m.宽1.5m,两边各7块每块重约2.5t,通过液压系统调节模板各部尺寸达到设计要求.2衬砌台车拆除及安装难点2.1施工作业面小.隧道衬砌完成后在洞口进行拆除,洞口空间小,因此只能在村砌台车一侧施工.2.2拆除及安装过程中.要确保衬砌台车各部位完好无损,不得进行破坏性拆除。2.3拆装时采用20t吊车进行拆装作业。3村砌台车拆除及安装施工工艺流程图3.2衬砌台车拆除工艺流程图(见图1)3.2衬砌台车安装工艺流程图(见图2)图l拆障工艺流程图图2安装工艺流程图杭长(沪昆)铁路客专湖南段X标段隧道衬砌台车专项施工方案1中铁X局集团沪昆客专杭长湖南段4拆除衬砌台车施工步骤4.1拆除边模首先拆除紧靠边模的支撑纵梁,然后拆除边模。边模和纵梁的拆除均利用倒链,倒链一头挂在顶模上,另一头挂在边模上.每块边模均挂两个倒链,将边模拉起少许,然后人工拨出顶模与边模的连接铁销.断开顶模与边模连接,慢慢放下来,最后将边模暂靠在隧道衬砌面上,待龙门架拆除后即可取出边模。4.2拆除项模首先利用倒链拆除顶模上的支撑横梁,衬砌台车共有六块顶模,由于条件限制,只能在衬砌台车一侧进行作业,顶模的拆除主要利用小吊车作业。通过顶模与龙门架纵粱之间约1.0m的空隙,吊车臂伸进顶模底板中心,轻轻顶起顶模,使其与纵粱分离后.吊车臂慢慢收回,将第一块顶模托出龙门架。为防止顶模在吊装作业过程中脱离,用角钢焊接一个铁销槽,在顶模底板上烧一个φ30铁销孔,通过铁销将顶模与钢丝绳紧紧固定在一起拆除第二块顶模时,利用倒链沿着龙门架顶纵梁.将顶模拖至第一块顶模的位置.依次拆除.拆除剩余四块顶模时,为防止出现偏压现象,将其它几块顶模通过倒链均匀分布在龙门架顶纵梁上.4.3拆除龙门架顶纵梁杭长(沪昆)铁路客专湖南段X标段隧道衬砌台车专项施工方案2中铁X局集团沪昆客专杭长湖南段龙门架顶有两片纵粱,分别安放在四个液压泵上,每片长10。5m。首先利用人工将两片纵梁抬起脱离液压泵.放在龙门架上.利用倒链将纵梁向外拖,当纵粱外露龙门架4m时,用钢丝绳将纵梁绑吊车大臂上,大臂底面要压在纵粱顶面上.大臂慢慢回收.使纵粱脱离龙门架,在大臂回收过程中,要保持纵梁顶面在同一个平面上。4.4拆除龙门架龙门架共有7榀.框架结构,龙门架之间利...
