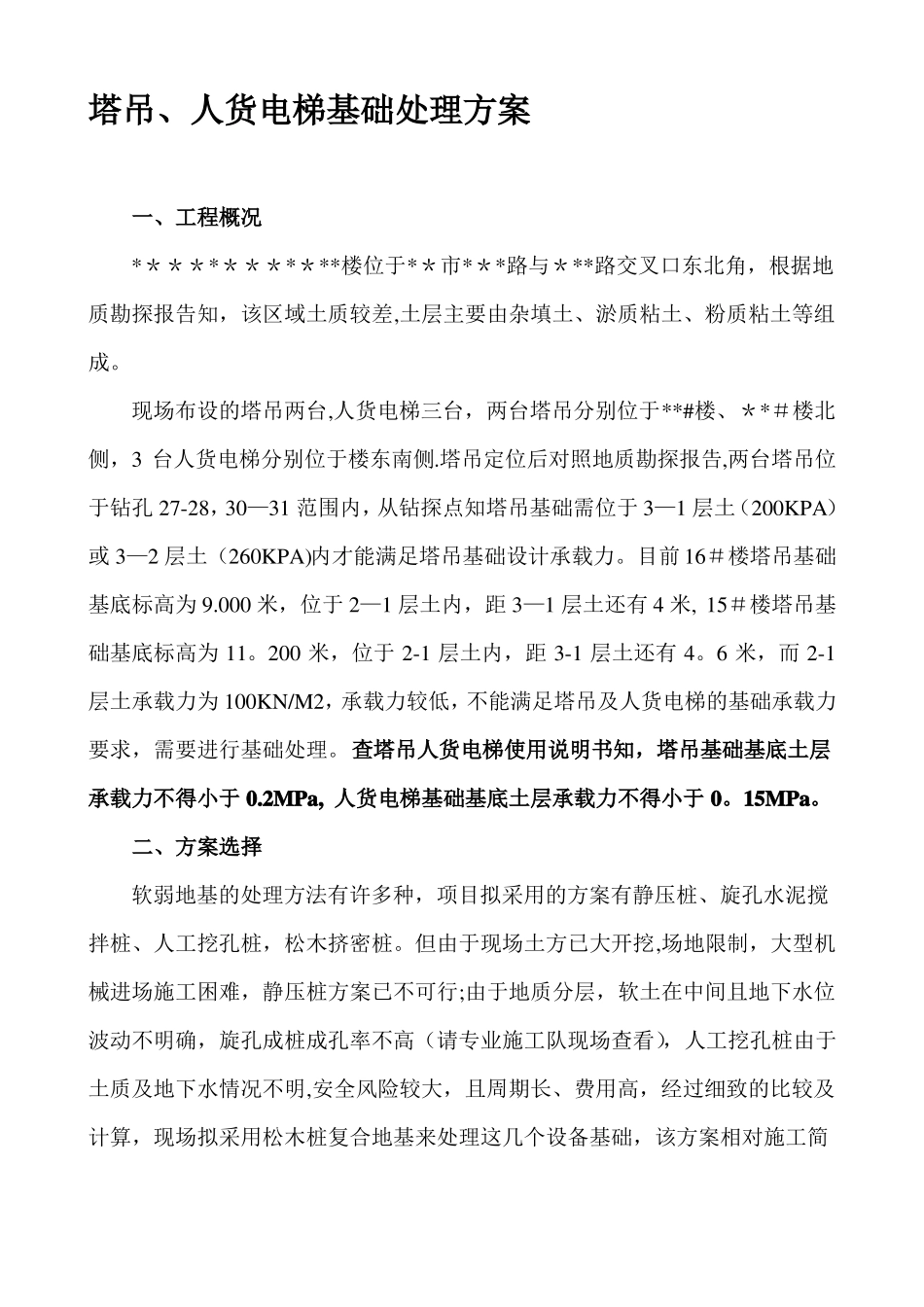

塔吊、人货电梯基础处理方案一、工程概况*＊＊＊*＊＊＊*＊**楼位于*＊市*＊*路与＊**路交叉口东北角，根据地质勘探报告知，该区域土质较差,土层主要由杂填土、淤质粘土、粉质粘土等组成。现场布设的塔吊两台,人货电梯三台，两台塔吊分别位于**#楼、＊*＃楼北侧，3台人货电梯分别位于楼东南侧.塔吊定位后对照地质勘探报告,两台塔吊位于钻孔27-28，30—31范围内，从钻探点知塔吊基础需位于3—1层土（200KPA）或3—2层土（260KPA)内才能满足塔吊基础设计承载力。目前16＃楼塔吊基础基底标高为9.000米，位于2—1层土内，距3—1层土还有4米,15＃楼塔吊基础基底标高为11。200米，位于2-1层土内，距3-1层土还有4。6米，而2-1层土承载力为100KN/M2，承载力较低，不能满足塔吊及人货电梯的基础承载力要求，需要进行基础处理。查塔吊人货电梯使用说明书知，塔吊基础基底土层承载力不得小于0.2MPa,人货电梯基础基底土层承载力不得小于0。15MPa。二、方案选择软弱地基的处理方法有许多种，项目拟采用的方案有静压桩、旋孔水泥搅拌桩、人工挖孔桩，松木挤密桩。但由于现场土方已大开挖,场地限制，大型机械进场施工困难，静压桩方案已不可行;由于地质分层，软土在中间且地下水位波动不明确，旋孔成桩成孔率不高（请专业施工队现场查看），人工挖孔桩由于土质及地下水情况不明,安全风险较大，且周期长、费用高，经过细致的比较及计算，现场拟采用松木桩复合地基来处理这几个设备基础，该方案相对施工简便且造价相对较低。松木桩加固地基的工作原理，松木桩加固是利用天然地基土和桩体两部分共同受力，一是桩体的支撑作用，通过机械将桩体下压，使每根桩达到一定的承载力；二是挤密作用：松木桩施工时，采用锤击打入,桩孔位置原有土体被强制侧向挤压，使桩周一定范围内的土层密实度提高,起到挤密作用。为加大安全系数，松木桩设计及计算中未考虑桩体的端部承载力,土壤挤密后强度的增加。三、松木桩的施工方法1、施工工艺流程测量放线→挖、填工作面→桩位放样→打松木桩→锯平桩头→沙石嵌桩及C30砼施工→设备基础施工2、施工准备1）、木桩采购木桩从当地木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意木材质地，桩长应略大于设计桩长。所用桩木须材质均匀,不得有过大弯曲之情形。另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。2）、打桩前,桩顶须先截锯平整,其桩身需加以保护,不得有影响功能之碰撞伤痕，桩头部位宜采用铁丝扎紧。3）、松木桩的制作桩径按设计要求严格控制，且外形直顺光圆；小端削成30cm长的尖头,利于打人土层；待准备好总桩数80％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工；将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备;4）、测量放样松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记.3、挖掘机打桩流程1)、挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打2)、选择正确桩长的松木桩,并扶正松木桩,桩位按梅花状布置；3）、将挖掘机的挖斗倒过来扣压桩至软基中；4）、按压稳定后，用挖斗背面击打桩头，直到没有明显打人量为止;5）、严格控制桩的密度，确保软基的处理效果。4、锯平桩头1)、根据设计高度控制锯平桩头后的标高。2）、桩头应离土顶面0.4m左右，其中0.2m沙石，使桩顶区嵌石密实，然后在此基础上可以做300㎜厚C30砼垫层.0。2m插入基础砼，与之凝为一体.四、挤密桩计算本工程为复合地基，其中木桩主要考虑土的摩擦力，所以地基承载力主要考虑由土的承载力及木桩的摩阻力构成，设计桩长按贯入土中4米（由地质勘探报告直3-2层土位于开挖后的基槽面约4米左右，桩间距按中距0。8米,桩稍径6cm，平均桩直径不小于10CM，整个桩身基本位于2-1层土中，2-1层土原土承载力为100KN/M2，计算时按此考虑，不考虑土挤密时的承载力提高（1)桩身及其布置设计计算根据《建筑地基处理规范》（JGJ79－2002），单桩竖向承载力特征值应通过现场单桩荷载试验确定，对于初步设计报告阶段,可按以下列公式估算：RaupqsiliqpAPi1n；式中：up——桩的周长，m；q...
