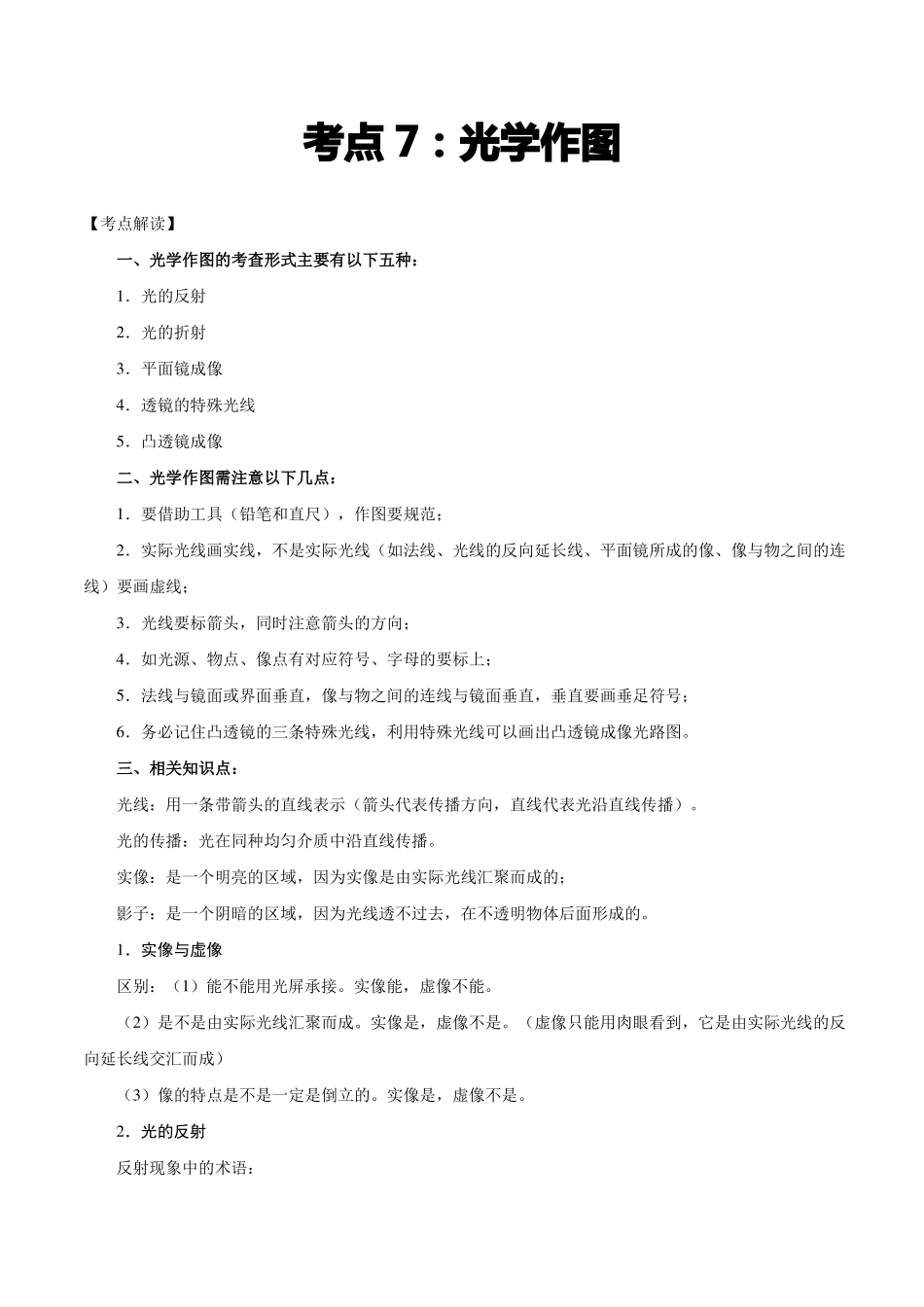

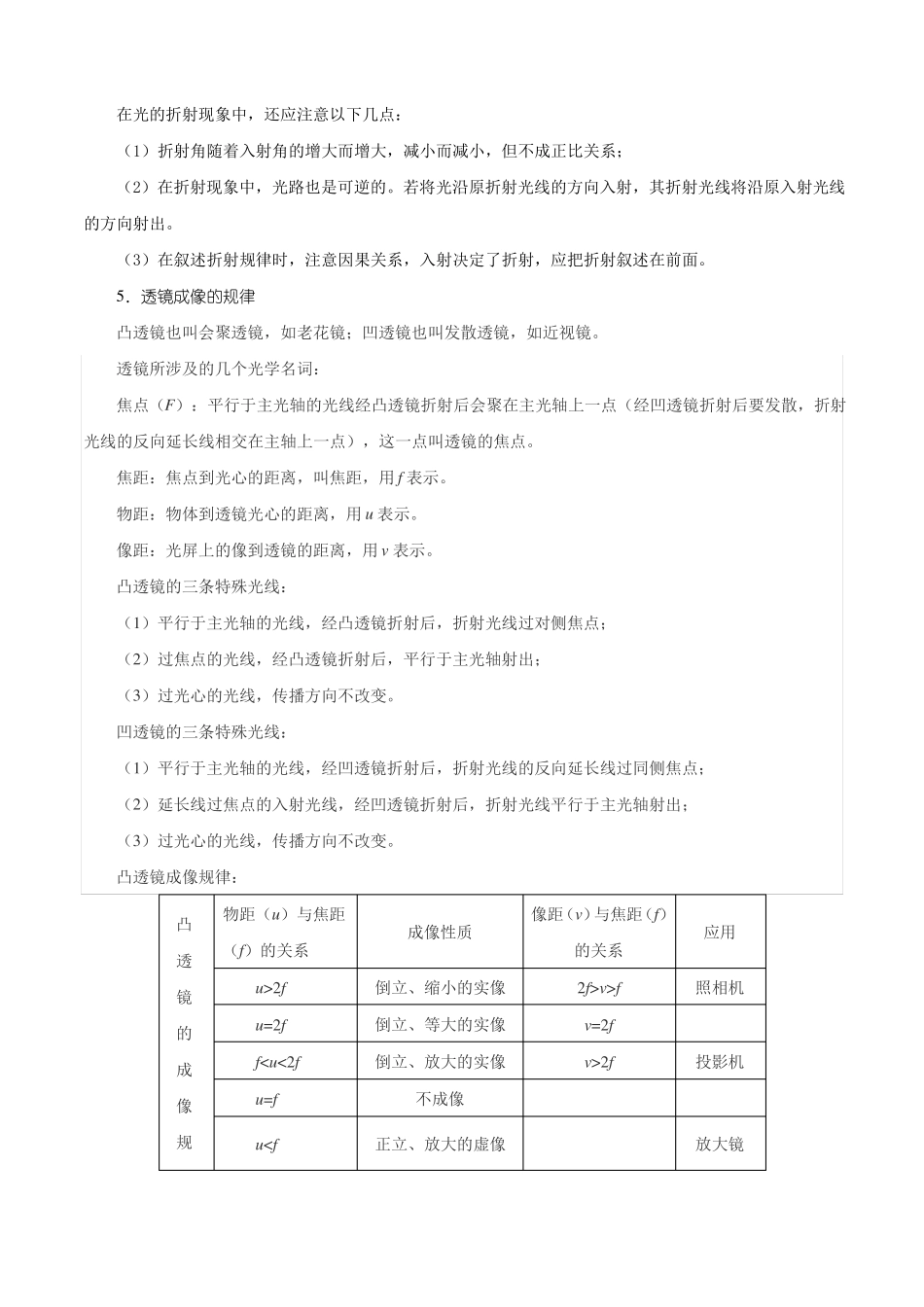

考点7：光学作图【考点解读】一、光学作图的考查形式主要有以下五种：1．光的反射2．光的折射3．平面镜成像4．透镜的特殊光线5．凸透镜成像二、光学作图需注意以下几点：1．要借助工具（铅笔和直尺），作图要规范；2．实际光线画实线，不是实际光线（如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线）要画虚线；3．光线要标箭头，同时注意箭头的方向；4．如光源、物点、像点有对应符号、字母的要标上；5．法线与镜面或界面垂直，像与物之间的连线与镜面垂直，垂直要画垂足符号；6．务必记住凸透镜的三条特殊光线，利用特殊光线可以画出凸透镜成像光路图。三、相关知识点：光线：用一条带箭头的直线表示（箭头代表传播方向，直线代表光沿直线传播）。光的传播：光在同种均匀介质中沿直线传播。实像：是一个明亮的区域，因为实像是由实际光线汇聚而成的；影子：是一个阴暗的区域，因为光线透不过去，在不透明物体后面形成的。1．实像与虚像区别：（1）能不能用光屏承接。实像能，虚像不能。（2）是不是由实际光线汇聚而成。实像是，虚像不是。（虚像只能用肉眼看到，它是由实际光线的反向延长线交汇而成）（3）像的特点是不是一定是倒立的。实像是，虚像不是。2．光的反射反射现象中的术语：一点：入射点O（是指光线射到反射面上的一点）两角：入射角（指入射光线与法线之间的夹角）反射角（指反射光线与法线之间的夹角）三线：入射光线（指射到物体表面的光线）反射光线（指被物体反射出的光线）法线（指垂直于镜面的虚线）反射定律：三线同面，法线居中，两角相等。即：①反射光线、入射光线和法线在同一平面上；②反射光线、入射光线分居法线的两侧；③反射角等于入射角。注意因果关系，入射决定了反射，应把反射叙述在前面。关于光的反射定律，应掌握以下几点：（1）一条反射光射只对应一条入射光线（2）入射光线垂直于反射面时，入射角为0°，反射角为0°，三线重合，但方向相反。（3）在反射现象中，入射角的取值范围：0°≤入射角<90°，入射角只有在这个范围内，才发生反射现象。（4）反射角随着入射角的增大而增大，减小而减小，但始终等于入射角。（5）法线不仅过入射点与界面垂直，而且还是入射光线与反射光线之间夹角的平分线。（6）在光的反射现象中，光路是可逆的3．平面镜成像平面镜成像特点：等大，等距，垂直，虚像，对称。即：①像与物大小相等；②像与物到镜面的距离相等；③像与物的连线与镜面垂直；④物体在平面镜里所成的像是虚像（正立的、等大的）；⑤像与物关于镜面对称平面镜成像原理：光的反射定律。4．光的折射光的折射：光从一种介质斜射入另一种介质时，传播方向一般发生变化的现象。光的折射定律：三线同面，法线居中，空气中角大。即：⑴折射光线、入射光线和法线在同一平面内；⑵折射光线、入射光线分居法线两侧；⑶①光从空气斜射入水或其他透明介质中时，折射角小于入射角，折射光线向法线靠拢；②光从水或其他透明介质斜射入空气中时，折射角大于入射角，折射光线远离法线。斜射时，总是空气中的角大，不论空气中的角是入射角还是折射角。当光垂直射到两种介质的分界面时，光的传播方向不变，仍沿直线进行，此时折射角与入射角相等，都为0°。在光的折射现象中，还应注意以下几点：（1）折射角随着入射角的增大而增大，减小而减小，但不成正比关系；（2）在折射现象中，光路也是可逆的。若将光沿原折射光线的方向入射，其折射光线将沿原入射光线的方向射出。（3）在叙述折射规律时，注意因果关系，入射决定了折射，应把折射叙述在前面。5．透镜成像的规律凸透镜也叫会聚透镜，如老花镜；凹透镜也叫发散透镜，如近视镜。透镜所涉及的几个光学名词：焦点（F）：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点），这一点叫透镜的焦点。焦距：焦点到光心的距离，叫焦距，用f表示。物距：物体到透镜光心的距离，用u表示。像距：光屏上的像到透镜的距离，用v表示。凸透镜的三条特殊光线：（1）平行于主光轴的光线，经凸透镜折射后，折射光线过对侧焦点；（2）过焦点...
