混凝土雨水管施工方案VIP免费

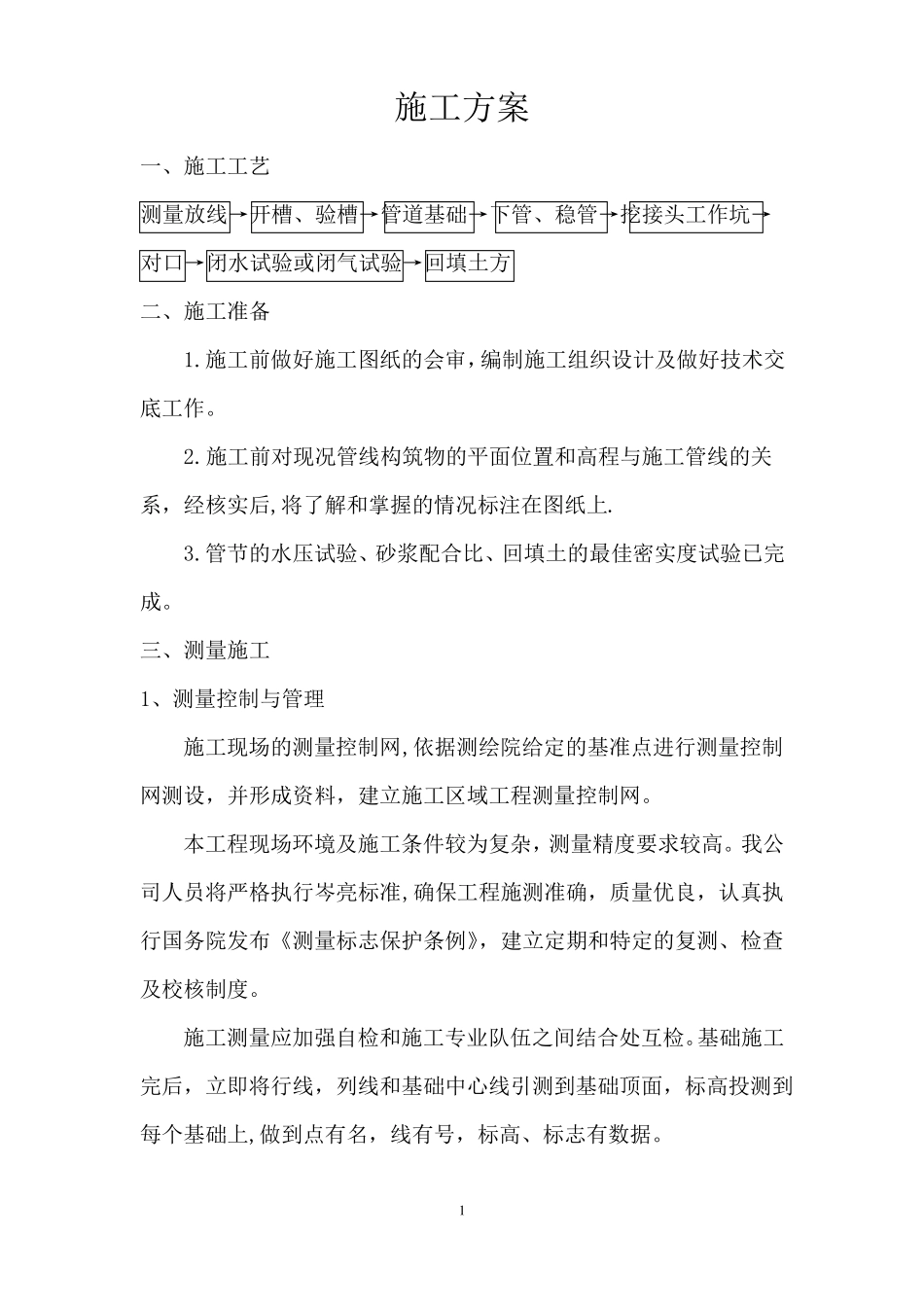

施工方案一、施工工艺测量放线→开槽、验槽→管道基础→下管、稳管→挖接头工作坑→对口→闭水试验或闭气试验→回填土方二、施工准备1.施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。2.施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后,将了解和掌握的情况标注在图纸上.3.管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。三、测量施工1、测量控制与管理施工现场的测量控制网,依据测绘院给定的基准点进行测量控制网测设，并形成资料，建立施工区域工程测量控制网。本工程现场环境及施工条件较为复杂，测量精度要求较高。我公司人员将严格执行岑亮标准,确保工程施测准确，质量优良，认真执行国务院发布《测量标志保护条例》，建立定期和特定的复测、检查及校核制度。施工测量应加强自检和施工专业队伍之间结合处互检。基础施工完后，立即将行线，列线和基础中心线引测到基础顶面，标高投测到每个基础上,做到点有名，线有号，标高、标志有数据。11）测量平面控制施工时应按照设计图纸统一进行平面定位确定基准控制线，其余控制线均以此为基准。平面控制点应适工程建筑面积设立永久性标桩和临时性两种标桩。永久性标桩的埋设应考虑到在施工和生产中能长期保存,不致发生下沉和位移.标桩的埋深不得浅于0。5m，冻土地区标桩的埋深不得浅于冻土线以下0。5m。标桩顶面以高于地面设计高程0.3m为宜.临时性标桩一般以木桩为主，也有采用铁桩和金属管段等，其规格和打入地下的深度依现场条件而定。木桩打入土中之后，应将桩顶锯平.为了保证桩位的稳定,可将桩四周浮土挖去,以混凝土将木桩包围。永久标桩的形式采用直径30mm以上的粗钢筋,将上端磨平，在上面刻画十字线作为标点,下端弯成钩形，将其浇灌于混凝土之中,桩顶尺寸为150*150mm,桩底尺寸与埋设深度根据具体情况而定。施测方法：①测量控制网点的布设必合理，且要稳定牢固。②测量控制点要定期进行复核检查并修正其偏差值.2）测量的高程控制为了保证水准网能得到可靠的起算依据，为了检查水准点的稳定性,应在施工现场的安全地带建立水准基点组,水准基点组应采用深埋水准标桩,埋深不得小于2m，上述水准基点也作为沉降观测的水准基点。2四、土方施工１、土方开挖1）在条件允许的地方,采用小型液压反铲反掘机开挖,人工配合清底;在条件不允许的地方采用人工进行开挖。挖出的土方随时进行清理,用自卸汽车外运至指定弃土点。2)土方开挖过程中测量人员应及时进行跟踪测量，保证开挖几何尺寸、位置、标高的准确,必要时采用人工辅助开挖,同时还要注意对坐标控制点加以保护。3)机械施工不到的地方可配合人工修整。基坑开挖完后应及时将测量资料按程序报记录留底，并及时组织验槽,并做好相应的验槽记录。4)如果在开挖过程中需停挖,则在已挖完的表面覆盖一层碎土，以免扰动待挖土层。五、管道施工（1）管道基础1)土弧基础:采用土弧基础的排水管道铺设如图1所示。开槽后应测放中心线，人工修整土弧,土弧的弧长、弧高应按设计要求放线、施工，以保证土弧包角的角度。图1:土弧基础的排水管道铺设2)砂砾垫层基础:采用砂砾垫层基础的排水管道铺设如图2所示.在槽底铺设设计规定厚度的砂砾垫层,并用平板振动夯夯实.夯实平整后，测中心线,修整弧形承托面,并应预留沉降量。垫层宽度和深度必须严格控制，以保证管道包角的角度。中粗砂或砂砾垫层与管座应3密实，管底面必须与中粗砂或砂砾垫层与管座紧密接触.中粗砂或砂砾垫层与管座施工中不得泡水，槽底不得有软泥。图2：采用砂砾垫层基础的排水管道铺设(2)下管、稳管1）管道进场检验：管节安装前应进行外观检查,检查管体外观及管体的承口、插口尺寸,承口、插口工作面的平整度.用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙,应能满足选配的胶圈要求。2)管道下管：采用专用高强尼龙吊装带，以免伤及管身混凝土.吊装前应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管、安管不得扰动管道基础。3）稳管：管道就位后，为防止滚管,应在管两侧适当加两组四个楔形混凝土垫块。管道安装时应将管道...
