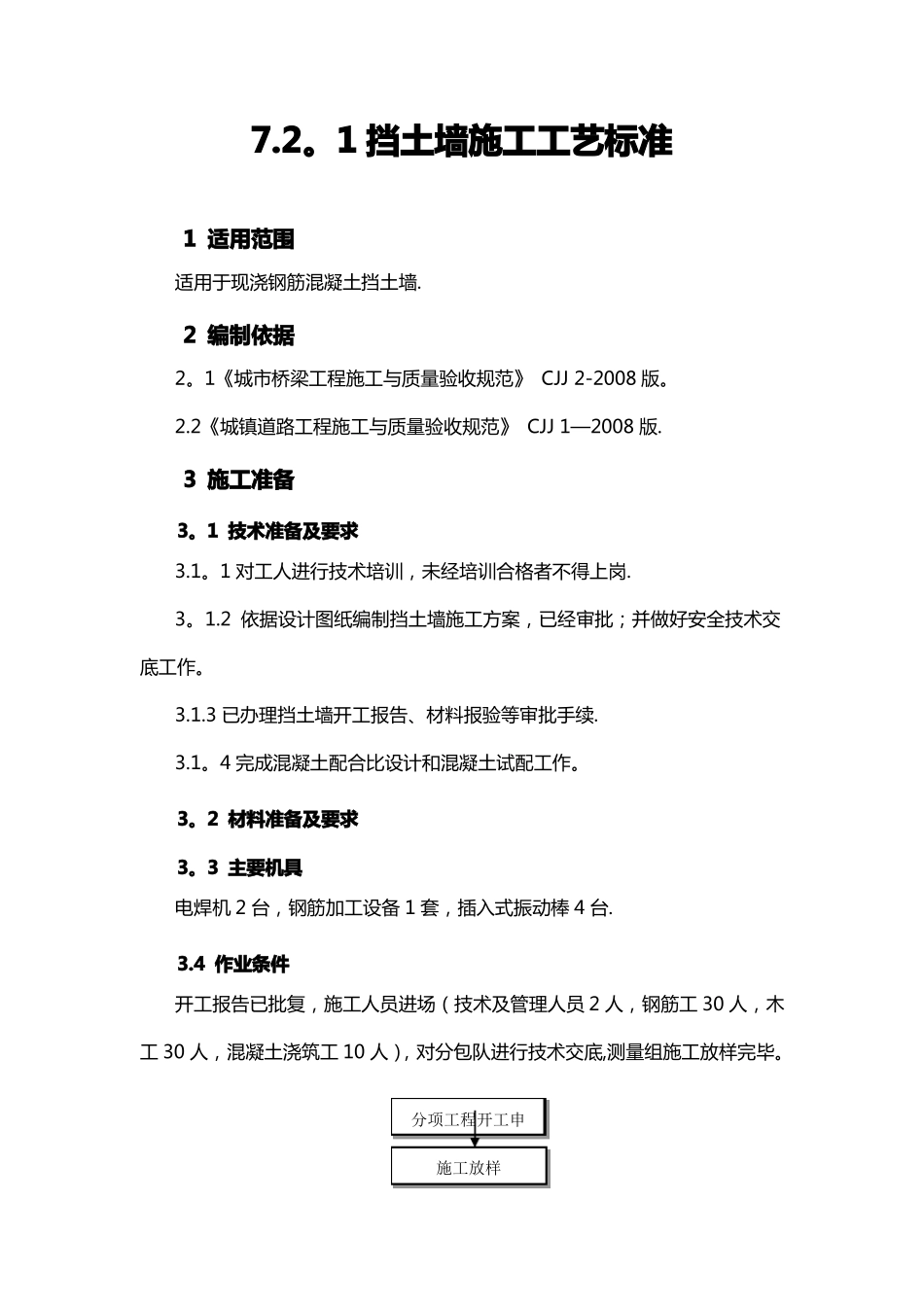

7.2。1挡土墙施工工艺标准1适用范围适用于现浇钢筋混凝土挡土墙.2编制依据2。1《城市桥梁工程施工与质量验收规范》CJJ2-2008版。2.2《城镇道路工程施工与质量验收规范》CJJ1—2008版.3施工准备3。1技术准备及要求3.1。1对工人进行技术培训，未经培训合格者不得上岗.3。1.2依据设计图纸编制挡土墙施工方案，已经审批；并做好安全技术交底工作。3.1.3已办理挡土墙开工报告、材料报验等审批手续.3.1。4完成混凝土配合比设计和混凝土试配工作。3。2材料准备及要求3。3主要机具电焊机2台，钢筋加工设备1套，插入式振动棒4台.3.4作业条件开工报告已批复，施工人员进场（技术及管理人员2人，钢筋工30人，木工30人，混凝土浇筑工10人），对分包队进行技术交底,测量组施工放样完毕。分项工程开工申施工放样挡土墙基础开挖基底压实度砂砾垫层4.2操作工艺砼试块制作砼拌和运输精确施工放样砼垫层基础、墙身预埋筋基础模板基础砼浇筑砼拌和运输墙身钢筋墙身模板砼试块制作墙身砼台帽模板反滤层墙背回填台帽砼检查验收砼试块制作砼拌和运输砼试块检测砼试块检测4。2.1施工放样。用全站仪测量放样出挡土墙基础轴线等位置，保护好放样桩位。根据设计及施工需要，定出基础开挖的范围,用白灰标出开挖的边线。将放样结果上报监理工程师认可.4.2。2基础开挖：基础开挖采用挖掘机开挖自卸车运土为主，人工配合为辅。开挖坡比为1：1。2,坑底预留施工作业宽度0。5米。挖掘机开挖接近设计标高后,剩余工程量采用人工开挖进行找平以准确控制挡土墙的基底标高。当基底出现地下渗流时，采用在基底部分外侧挖流水沟集中明排水措施，并在整个施工过程中安排专人进行排水工作。基底要用小型夯实机具进行碾压处理，自检压实度合格后应找监理报验检测基底压实度，确保不小于设计值。合格后按照不小于设计厚度做砂砾垫层，用小型夯机夯实，检验砂砾垫层压实度,合格后打混凝土垫层，打完混凝土垫层后精确放线。4。2.3基础及墙身预埋钢筋：钢筋进场应分批验收，钢筋应有出厂合格证，并按分批进场、分批进行检验，且必须通过试验合格后方可下料加工制作。在制作前须调直除锈,钢筋表面应洁净.钢筋接头：采用搭接双面焊时,焊接长度为5d；采用搭接单面焊时，焊接长度为10d;焊接接头与钢筋弯曲处不应小于10d，也不得出现在最大弯距处同一截面主筋搭接数量超过主筋数量的50%。钢筋在场地内下料加工成半成品，运输至现场绑扎。钢筋现场分两次施工，第一次绑扎基础和墙身预埋的钢筋，在浇注完成基础混凝土浇筑后绑扎墙身钢筋.钢筋施工时应特别注意两次钢筋施工时搭接长度的预留和接头的错位布置。钢筋按沉降缝的位置分段绑扎,每段绑扎完毕后找监理验筋，合格后开始支模。4。2。4挡土墙基础模板：挡土墙基础模板采用新购的大块优质竹胶板,模板厚度1。5cm，模板的后面采用10*10cm方木作为背棱，钢管固定，竹胶板重复利用时要将竹胶板表面的水泥浆清除干净，然后涂抹脱模隔离剂.模板间的拼缝采用双面泡沫胶进行补缝处理.基础模板支完后验模,合格后准备浇筑混凝土。4.2。5挡土墙基础混凝土浇筑：为了保证混凝土浇注的连续性,混凝土配比设计时按泵送混凝土配比进行设计，坍落度控制在180±20mm，浇筑现场由试验人员随时检测水灰比和塌落度，试验室做混凝土试件.为保证混凝土的拌和质量，加强混凝土施工质量的控制，混凝土尽量采用商混凝土、汽车泵浇注的方式。混凝土采用插入式振捣棒振捣.振捣时振捣棒离侧模模板的距离应控制在5~10厘米之间，同时应避免振捣棒碰撞模板和钢筋，振捣器的插入间距不大于500MM.每一处的振捣必须振捣到密实，应避免漏振、欠振和超振，密实的标准为混凝土表面平坦泛浆不冒泡且混凝土面不在下沉。浇筑完挡土墙基础混凝土要及时覆盖养生，养生期不能低于7天,混凝土表面必须经常保持湿润。墙身钢筋绑扎、支模及混凝土浇筑：绑扎墙身钢筋前应对基础和墙身结合面进行凿毛，凿毛要求凿除松散混凝土及表面的浮浆,露出密实的混凝土。结合面浇注前要充分湿润。钢筋现场绑扎，先绑扎墙身钢筋，注意台帽预埋钢筋要绑扎好，并且把泄水孔PVC管放到设计位置，固定好，完毕后找监理验筋，合格后支墙身模板,墙身内、外侧模...
