现浇板出现裂缝的处理方案范文VIP专享VIP免费

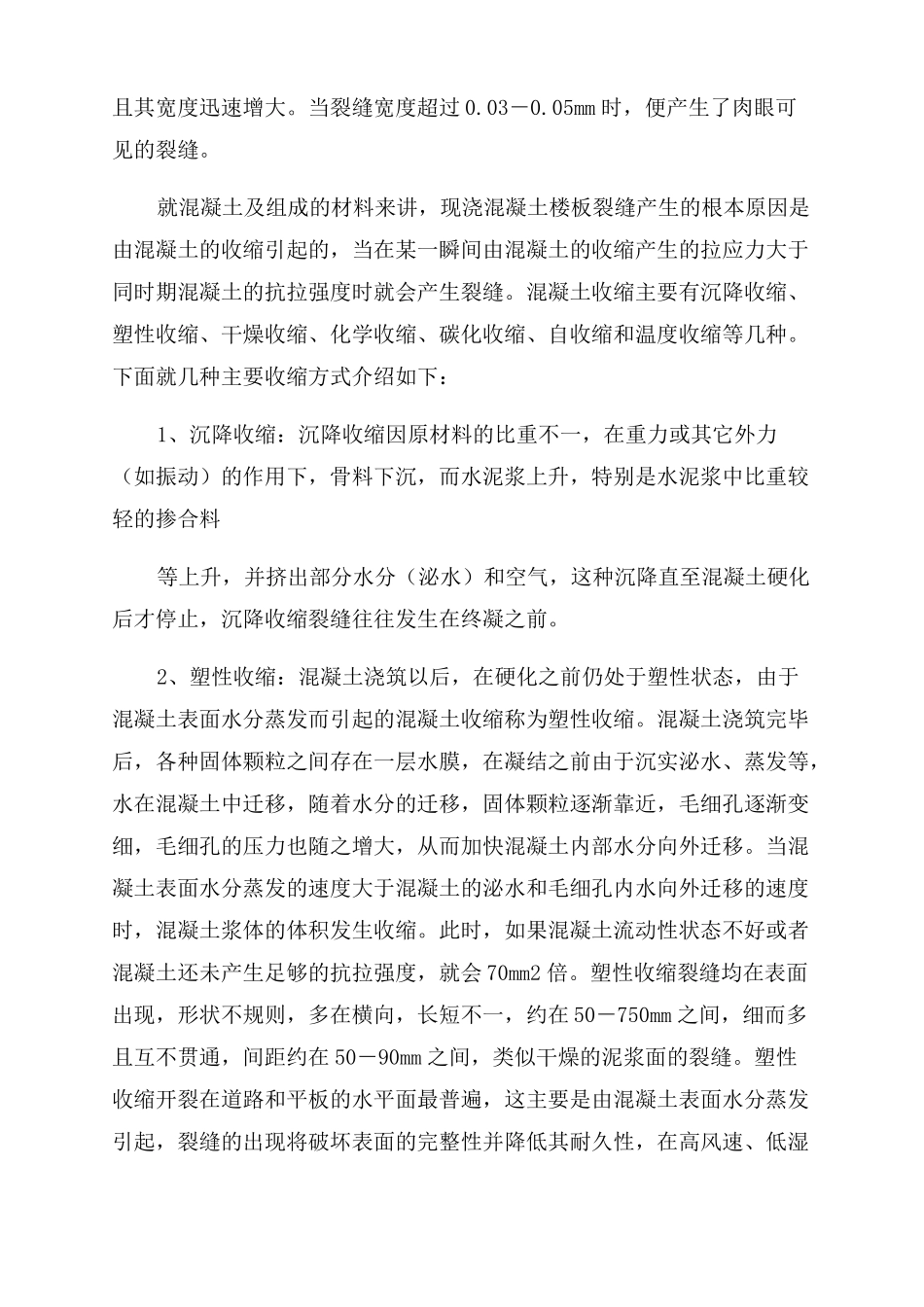

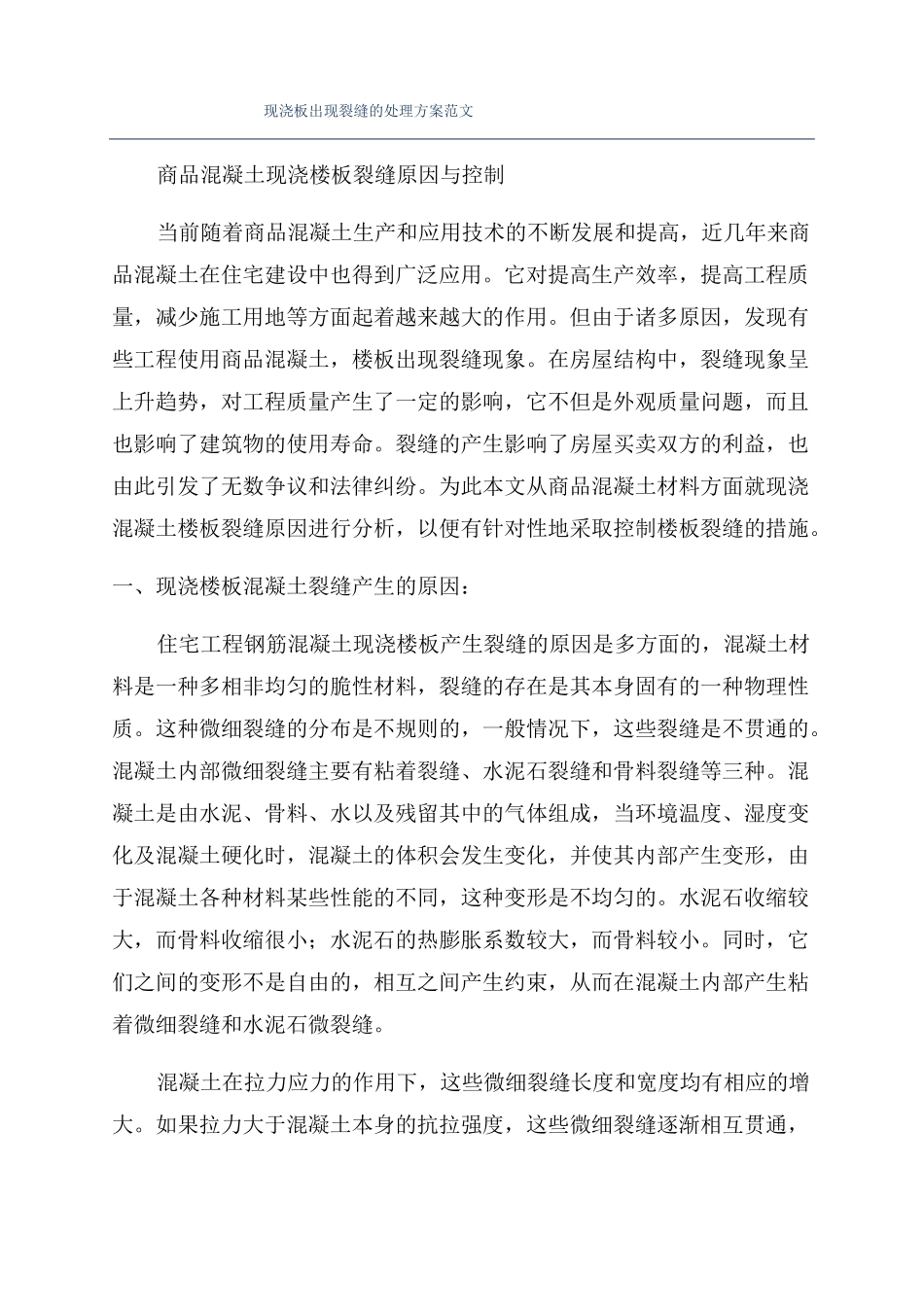

现浇板出现裂缝的处理方案范文商品混凝土现浇楼板裂缝原因与控制当前随着商品混凝土生产和应用技术的不断发展和提高，近几年来商品混凝土在住宅建设中也得到广泛应用。它对提高生产效率，提高工程质量，减少施工用地等方面起着越来越大的作用。但由于诸多原因，发现有些工程使用商品混凝土，楼板出现裂缝现象。在房屋结构中，裂缝现象呈上升趋势，对工程质量产生了一定的影响，它不但是外观质量问题，而且也影响了建筑物的使用寿命。裂缝的产生影响了房屋买卖双方的利益，也由此引发了无数争议和法律纠纷。为此本文从商品混凝土材料方面就现浇混凝土楼板裂缝原因进行分析，以便有针对性地采取控制楼板裂缝的措施。一、现浇楼板混凝土裂缝产生的原因：住宅工程钢筋混凝土现浇楼板产生裂缝的原因是多方面的，混凝土材料是一种多相非均匀的脆性材料，裂缝的存在是其本身固有的一种物理性质。这种微细裂缝的分布是不规则的，一般情况下，这些裂缝是不贯通的。混凝土内部微细裂缝主要有粘着裂缝、水泥石裂缝和骨料裂缝等三种。混凝土是由水泥、骨料、水以及残留其中的气体组成，当环境温度、湿度变化及混凝土硬化时，混凝土的体积会发生变化，并使其内部产生变形，由于混凝土各种材料某些性能的不同，这种变形是不均匀的。水泥石收缩较大，而骨料收缩很小；水泥石的热膨胀系数较大，而骨料较小。同时，它们之间的变形不是自由的，相互之间产生约束，从而在混凝土内部产生粘着微细裂缝和水泥石微裂缝。混凝土在拉力应力的作用下，这些微细裂缝长度和宽度均有相应的增大。如果拉力大于混凝土本身的抗拉强度，这些微细裂缝逐渐相互贯通，且其宽度迅速增大。当裂缝宽度超过0.03－0.05mm时，便产生了肉眼可见的裂缝。就混凝土及组成的材料来讲，现浇混凝土楼板裂缝产生的根本原因是由混凝土的收缩引起的，当在某一瞬间由混凝土的收缩产生的拉应力大于同时期混凝土的抗拉强度时就会产生裂缝。混凝土收缩主要有沉降收缩、塑性收缩、干燥收缩、化学收缩、碳化收缩、自收缩和温度收缩等几种。下面就几种主要收缩方式介绍如下：1、沉降收缩：沉降收缩因原材料的比重不一，在重力或其它外力（如振动）的作用下，骨料下沉，而水泥浆上升，特别是水泥浆中比重较轻的掺合料等上升，并挤出部分水分（泌水）和空气，这种沉降直至混凝土硬化后才停止，沉降收缩裂缝往往发生在终凝之前。2、塑性收缩：混凝土浇筑以后，在硬化之前仍处于塑性状态，由于混凝土表面水分蒸发而引起的混凝土收缩称为塑性收缩。混凝土浇筑完毕后，各种固体颗粒之间存在一层水膜，在凝结之前由于沉实泌水、蒸发等，水在混凝土中迁移，随着水分的迁移，固体颗粒逐渐靠近，毛细孔逐渐变细，毛细孔的压力也随之增大，从而加快混凝土内部水分向外迁移。当混凝土表面水分蒸发的速度大于混凝土的泌水和毛细孔内水向外迁移的速度时，混凝土浆体的体积发生收缩。此时，如果混凝土流动性状态不好或者混凝土还未产生足够的抗拉强度，就会70mm2倍。塑性收缩裂缝均在表面出现，形状不规则，多在横向，长短不一，约在50－750mm之间，细而多且互不贯通，间距约在50－90mm之间，类似干燥的泥浆面的裂缝。塑性收缩开裂在道路和平板的水平面最普遍，这主要是由混凝土表面水分蒸发引起，裂缝的出现将破坏表面的完整性并降低其耐久性，在高风速、低湿度、高气温和高的混凝土温度等情况下，水分蒸发更快，混凝土表面也更容易产生塑性收缩。3、干燥收缩：干燥收缩是指混凝土硬化以后水泥石由于失水而引起的收缩。混凝土硬化后水泥浆体中含有水化产物、未水化水泥颗粒、毛细孔和水等。一般来说，混凝土中孔结构可以分为胶孔和毛细孔等两类，毛细孔又可分为直径大于50mm的大孔和直径小于50mm的小孔等两种。混凝土中的水可以分为化学结合水、层间水、吸附水和毛细孔水等四种。其中化学结合水是水化产物整体中的一部分，干燥时不会失去，只有当水化产物受热分解时才会放出来；层间水处于水化硅酸钙凝胶层间，为氢键牢固固定，只有在强烈干燥时，层间水才会失去，这时对混凝土收缩影响很大；吸附水是物理吸附于水泥浆固体表面的水，可形成多水分子层吸附，只...
