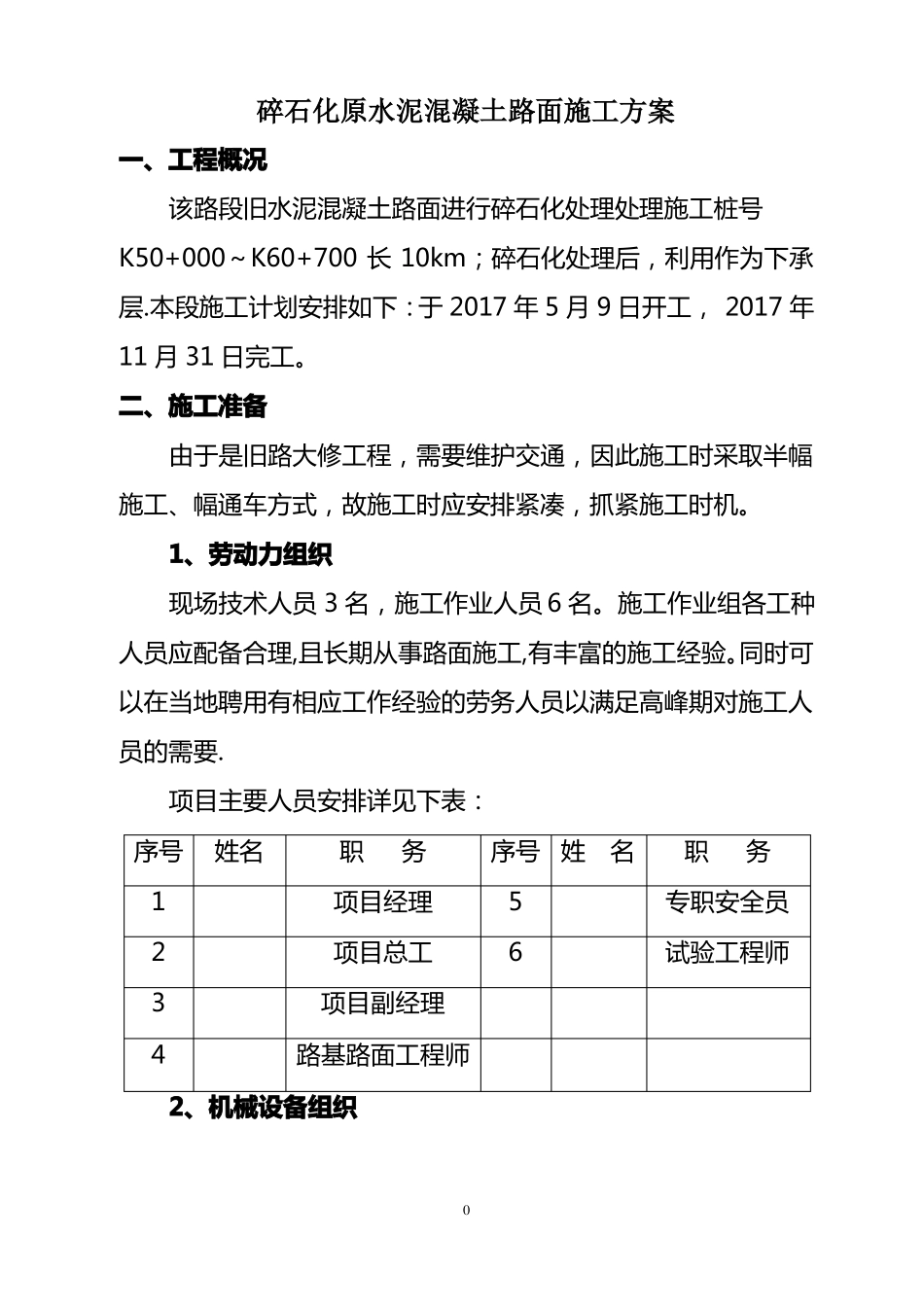

碎石化原水泥混凝土路面施工方案一、工程概况该路段旧水泥混凝土路面进行碎石化处理处理施工桩号K50+000～K60+700长10km；碎石化处理后，利用作为下承层.本段施工计划安排如下：于2017年5月9日开工，2017年11月31日完工。二、施工准备由于是旧路大修工程，需要维护交通，因此施工时采取半幅施工、幅通车方式，故施工时应安排紧凑，抓紧施工时机。1、劳动力组织现场技术人员3名，施工作业人员6名。施工作业组各工种人员应配备合理,且长期从事路面施工,有丰富的施工经验。同时可以在当地聘用有相应工作经验的劳务人员以满足高峰期对施工人员的需要.项目主要人员安排详见下表：序号姓名1234职务项目经理项目总工项目副经理路基路面工程师序号姓名56职务专职安全员试验工程师2、机械设备组织0多锤头破碎机、Z型轮振动压路机、光轮振动压路机、洒水车。三、施工技术方案1、施工所需的机械设备(1)多锤头破碎机选用MHB-16多锤头自动力破碎机,该设备后部平均配备两排成对锥头，利于设备全宽范围内可以连续破碎，锥头的提升高度可独立调节；多锥头自动力破碎机具备一次破碎45-400cm宽车道的能力，其典型工作量可达到单车道200米/小时，破碎效率高，且破碎机翼锥装备帷幕防止破碎飞屑，机械破碎效果较好。（2）压路机本技术采用专用的Z型震动压路机和震动钢轮压路机,用于破碎混凝土后的补充破碎并压实奇表面,同时为HMA罩面提供平整的破碎后混凝土路面表面.（3)洒水车对碎石化路段洒水防尘、养护。2、碎石化技术工艺流程及要求(1)、隐蔽工程构造物的调查与标记破碎前,结合设计图纸及业主单位提供的有关隐蔽构造物（涵洞、通道、地下管线等）进行调查、标记、分析、判断破碎是否会造成构造物的损坏。通常构造物埋深大于1。5米破碎影响较小，小于1。5米时应降低锥头，或者采取其他方法予挖除处理.1（2）、碎石化前的准备①清除存在的HMA面层.②构造物交界处理，根据施工情况，桥梁、明涵等结造物交界处应标明破碎位置，桥头可以破碎到搭板后端，或者按照路面设计高程破碎到指定位置.③切割分离。在破碎混凝土路面和不破碎混凝土路面交接处,应对水泥混凝土板块等厚切割分离，减少对不破碎混凝土路面的影响.④排水系统的完善。碎石化过程中会产生一些细碎的颗粒，而混凝土破碎后的颗粒之间没有粘结力，在这种情况下，如果有水渗入该层，将会带来很大的安全隐患。所以在正式进行破碎化施工前,要先建成和完善排水设施.排水采用碎石盲沟的形式.⑤土基和基层含水量的测定.对旧路面进行碎石化前，首先了解改路段土基和基层含水量情况，最好能通过取样测试的方法来确定。根据有关资料介绍，国外一般要求土基层的CBR值大于5⑥交通管制。现场保通布置说明：现场设置警告区、缓冲过渡区、作业段限速通行区。1）警告区:在来车距作业区500m旧路面施工一侧放置警告牌，对行驶车辆驾驶员提示前方施工，要避免强行超车,并逐步调2整位置和车速，与前方车辆保持有足够的安全距离,警告区长度为500m。配置的标牌为“前方施工，减速慢行”、“前方500m施工”、“道路变窄”。2）过渡缓冲区:在来车距作业区100m旧路面一侧设置三角锥和警告牌，指挥来车在过渡区不仅要减速，还要按指示完成改变车道的操作。配置的标牌为“限速20"、导向标志，标牌后面设置4个反光防撞桶.3)作业段限速通行区:在作业区全路段间距5米放置一个批光标志筒,用于防治非施工车辆进入作业区.（3）、工艺流程①MHB破碎一遍；②Z型压路机振动压实2-3遍；③测标高并进行级配碎石调平，检测平整度；④光轮压路机振动压实3-4遍；⑤摊铺基层机面层；⑥施工准备→清除路面杂物→多锤头破碎机安装就位→旧路面破碎施工→重型压路机碾压密实→保养→检测合格→进入下一道工序。（4）、碎石质量控制①碎石化要把75％的混凝土路面破碎成表面最大尺寸不超过7。5厘米，中间不超过22。5厘米,底部不超过37。5厘米的粒径.若破碎后的块状超标，采用Z型压路机碾压破碎密实，或者3清除后采用密级配碎石替换碾压密实。②旧混凝土路面碎石化过程中，出现软弹处必须挖除软弹路面和软化路基，然后用级配碎石回填压实。③旧水泥混凝土路面破碎应由高处向低处破碎，避免摊铺...
