电气高压试验方案VIP免费

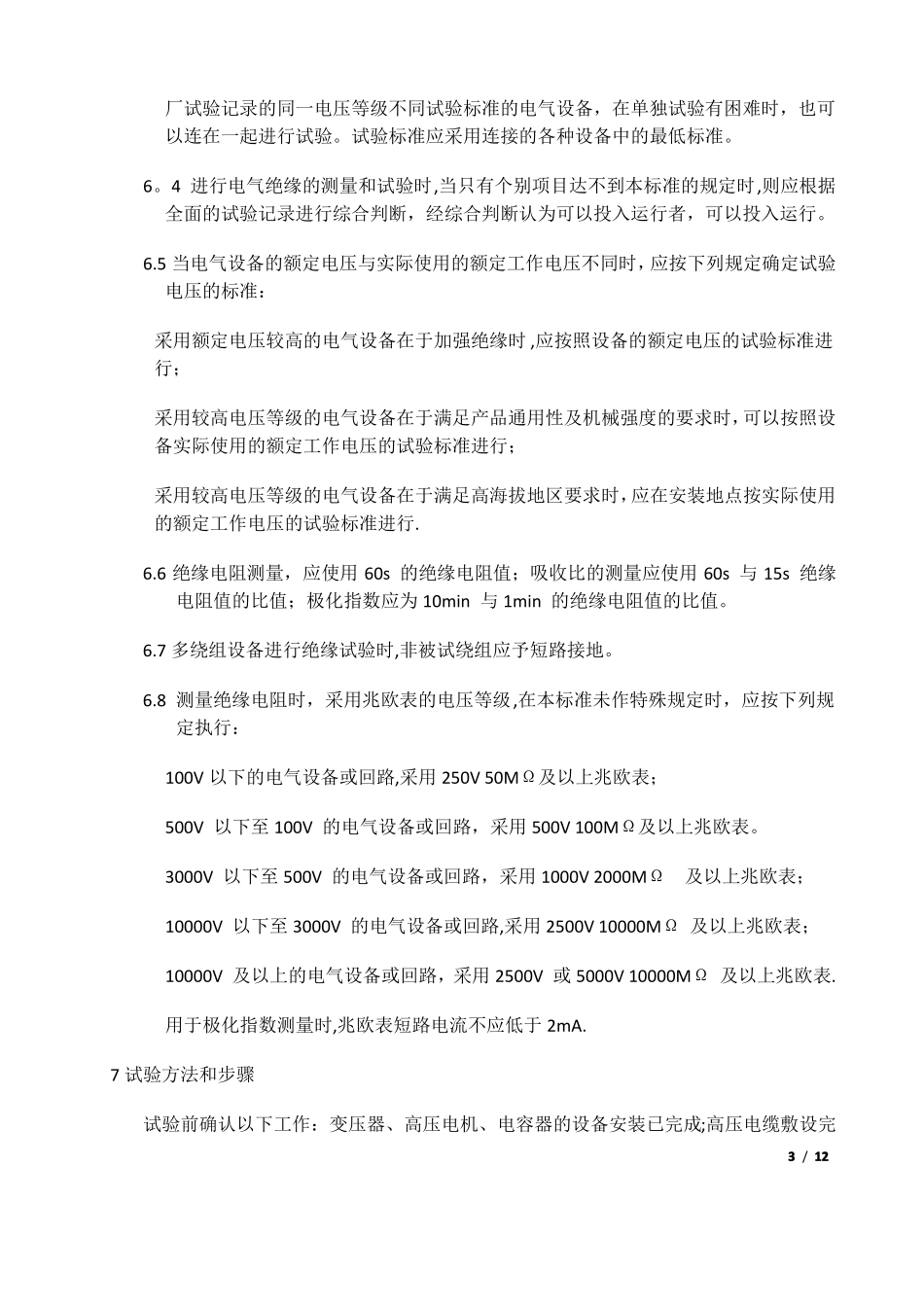

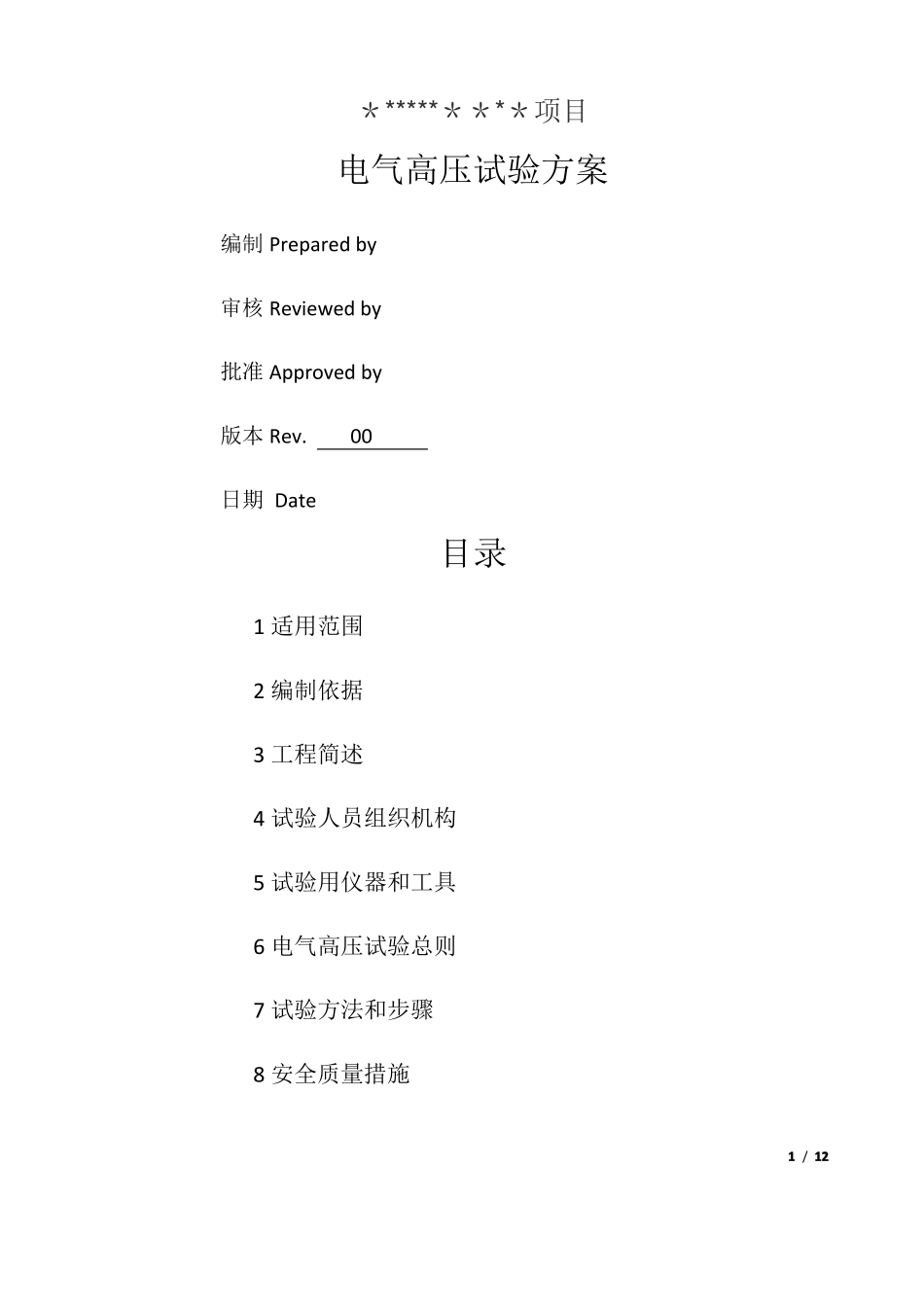

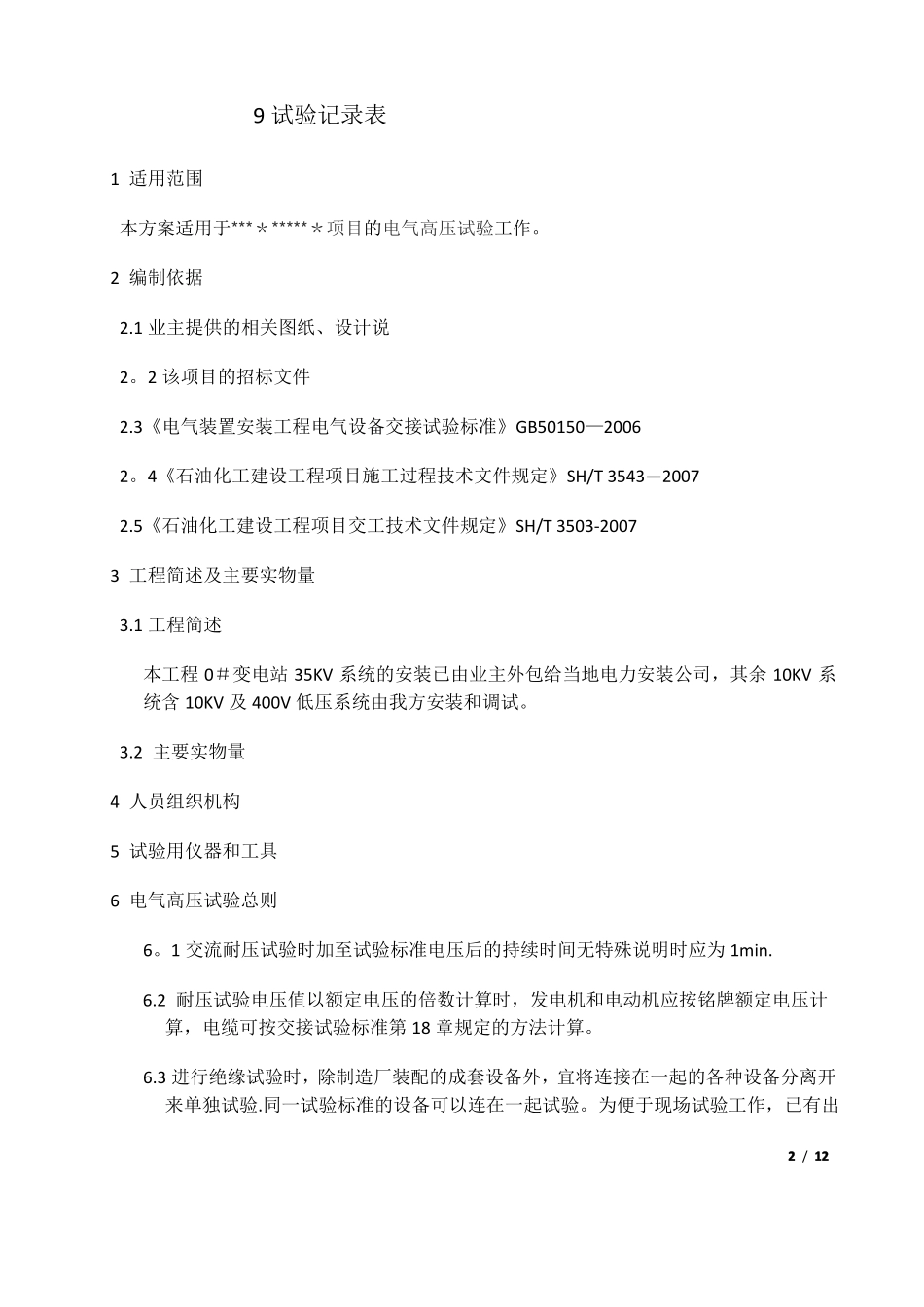

＊*****＊＊*＊项目电气高压试验方案编制Preparedby审核Reviewedby批准Approvedby版本Rev.00日期Date目录1适用范围2编制依据3工程简述4试验人员组织机构5试验用仪器和工具6电气高压试验总则7试验方法和步骤8安全质量措施1/129试验记录表1适用范围本方案适用于***＊*****＊项目的电气高压试验工作。2编制依据2.1业主提供的相关图纸、设计说2。2该项目的招标文件2.3《电气装置安装工程电气设备交接试验标准》GB50150—20062。4《石油化工建设工程项目施工过程技术文件规定》SH/T3543—20072.5《石油化工建设工程项目交工技术文件规定》SH/T3503-20073工程简述及主要实物量3.1工程简述本工程0＃变电站35KV系统的安装已由业主外包给当地电力安装公司，其余10KV系统含10KV及400V低压系统由我方安装和调试。3.2主要实物量4人员组织机构5试验用仪器和工具6电气高压试验总则6。1交流耐压试验时加至试验标准电压后的持续时间无特殊说明时应为1min.6.2耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按交接试验标准第18章规定的方法计算。6.3进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验.同一试验标准的设备可以连在一起试验。为便于现场试验工作，已有出2/12厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。试验标准应采用连接的各种设备中的最低标准。6。4进行电气绝缘的测量和试验时,当只有个别项目达不到本标准的规定时,则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行。6.5当电气设备的额定电压与实际使用的额定工作电压不同时，应按下列规定确定试验电压的标准：采用额定电压较高的电气设备在于加强绝缘时,应按照设备的额定电压的试验标准进行；采用较高电压等级的电气设备在于满足产品通用性及机械强度的要求时，可以按照设备实际使用的额定工作电压的试验标准进行；采用较高电压等级的电气设备在于满足高海拔地区要求时，应在安装地点按实际使用的额定工作电压的试验标准进行.6.6绝缘电阻测量，应使用60s的绝缘电阻值；吸收比的测量应使用60s与15s绝缘电阻值的比值；极化指数应为10min与1min的绝缘电阻值的比值。6.7多绕组设备进行绝缘试验时,非被试绕组应予短路接地。6.8测量绝缘电阻时，采用兆欧表的电压等级,在本标准未作特殊规定时，应按下列规定执行：100V以下的电气设备或回路,采用250V50MΩ及以上兆欧表；500V以下至100V的电气设备或回路，采用500V100MΩ及以上兆欧表。3000V以下至500V的电气设备或回路，采用1000V2000MΩ及以上兆欧表；10000V以下至3000V的电气设备或回路,采用2500V10000MΩ及以上兆欧表；10000V及以上的电气设备或回路，采用2500V或5000V10000MΩ及以上兆欧表.用于极化指数测量时,兆欧表短路电流不应低于2mA.7试验方法和步骤试验前确认以下工作：变压器、高压电机、电容器的设备安装已完成;高压电缆敷设完3/12毕，电缆头已制作完成;高压成套柜（包括主母线、接地母线、小母线等）安装完成，二次回路调试完毕，各断路器动作正常,所有接地刀、隔离刀、机械连锁装置能正确操作；直流屏已安装调试完毕并具备临时供电条件；设备已清理干净,试验场地干净整洁;试验设备完好功能正常；试验人员经过安全和技能培训，具备试验操作能力。7。1电力电缆试验序号1234567名称动力电缆动力电缆动力电缆动力电缆动力电缆动力电缆动力电缆位号进线1进线2200TM1-P200TM2-P200TM3-P200TM4-PP-0501A-PP—0501B—PP—0502-PP-0521A—PP—0521B—PU-1511—PDR1-PDR2-P单位米米米米米米米数量待定待定ZR—YJV—8。7/15KV3*95ZR-YJV—8。7/15KV3＊95ZR-YJV-8.7/15KV3＊95ZR-YJV—8。7/15KV3*95ZR-YJV-8。7/15KV3*70型号规格8动力电缆米ZR-YJV-8。7/15KV3*709动力电缆米ZR—YJV—8。7/15KV3＊7010动力电缆米ZR-YJV—8.7/15KV3*7011动力电缆米ZR—YJV-8。7/15KV3＊70121314动力电缆动力电缆动力电缆米米米ZR-YJV-8。7/15KV3＊70待定待定4/12该工程10KV系统全部采用三芯交联聚乙烯电缆，根据交接试验标准，其试验项目及试...
