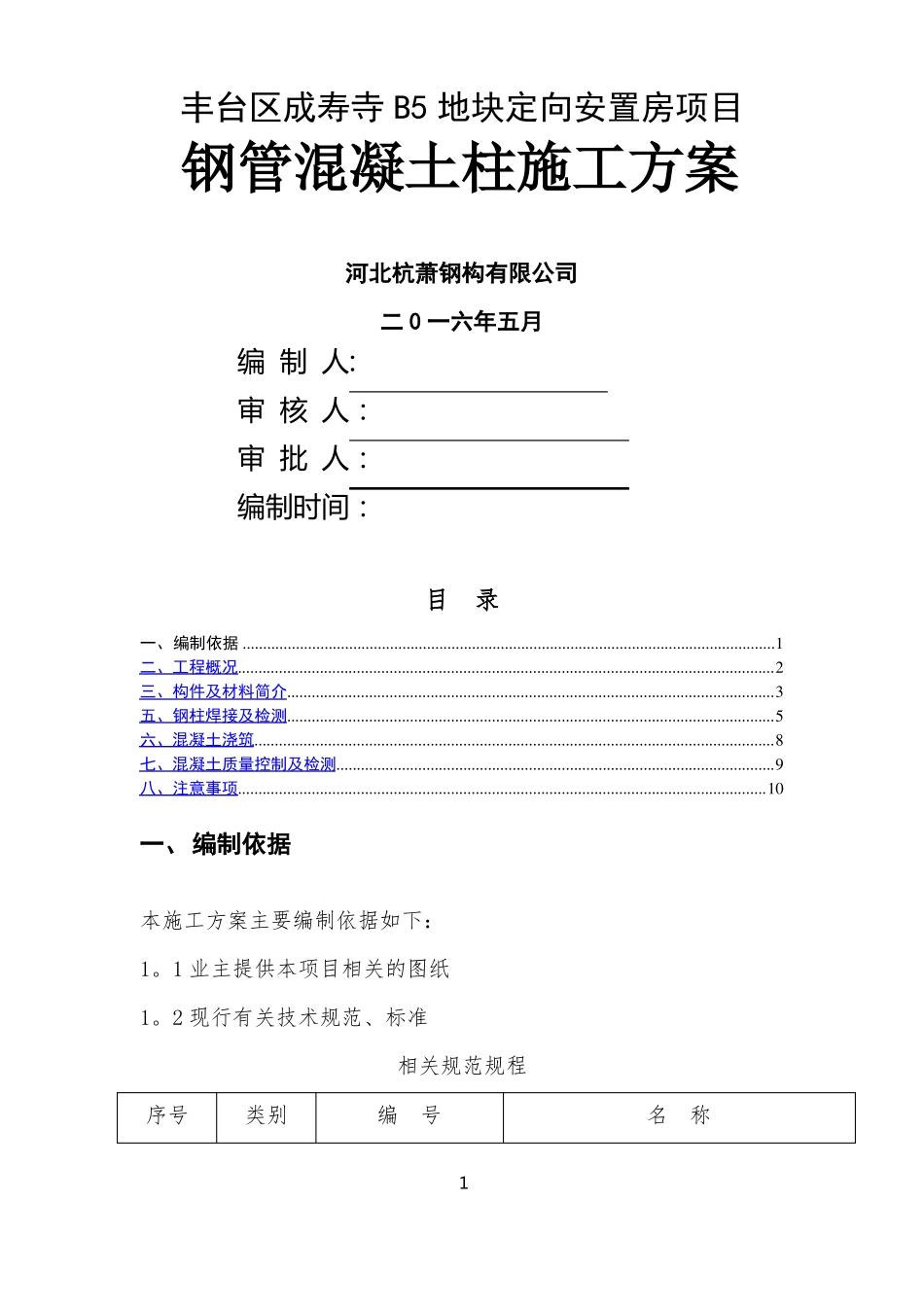

丰台区成寿寺B5地块定向安置房项目钢管混凝土柱施工方案河北杭萧钢构有限公司二0一六年五月编制人:审核人：审批人：编制时间：目录一、编制依据..................................................................................................................................1二、工程概况...................................................................................................................................2三、构件及材料简介.......................................................................................................................3五、钢柱焊接及检测.......................................................................................................................5六、混凝土浇筑...............................................................................................................................8七、混凝土质量控制及检测...........................................................................................................9八、注意事项.................................................................................................................................10一、编制依据本施工方案主要编制依据如下：1。1业主提供本项目相关的图纸1。2现行有关技术规范、标准相关规范规程序号类别编号1名称1国家2规范345行业建协GB50300—2013GB50204—2015GB50628-2010JGJT296—2013CECS28—2012建筑工程施工质量验收统一标准混凝土结构工程施工质量验收规范钢管混凝土工程施工质量验收规范高抛免振捣混凝土应用技术规范钢管混凝土结构设计与施工规范二、工程概况工程名称；工程地址：建设单位设计单位监理单位施工单位分包单位建筑面积30379m钢管混凝土框架-组合结构形式钢板剪力墙结构建筑层数使用功能地下三层，地上9层、12层、16层、9层住宅+配套服务质量标准结构长城杯抗震强度8度抗震2丰台区成寿寺B5地块定向安置房项目丰台区南苑乡成寿寺南窑村北京建都置地房地产开发有限公司北京高能筑博建筑设计有限公司北京市曙晨工程建设监理有限责任公司北京建谊建筑工程有限公司河北杭萧钢构有限公司建筑高度49.05米2北京市绿色安全文明文明施工目标工地总工期510日历天竣工日期2017年6月30日开工日期2016年2月18日备注：本工程1＃和4＃楼采用钢框架体系，2＃和3＃楼采用钢管混凝土框架—阻尼板墙体系。框架柱采用箱型截面，钢管混凝土柱内填自密实混凝土。三、构件及材料简介3.1钢柱型号3。1。1箱型柱:P450＊450＊16P450＊450*353。1.2圆管柱：PIP400*20圆管柱箱型柱3。2排气孔简介在柱身设置Φ20圆孔，浇筑混凝土时能有效避免空鼓等质量问题，待喷涂防火涂料时封堵排气孔。3。3钢柱平面布置图3.4钢柱施工辅材介绍3。4。1普通螺栓：M20*6033。4。2无机富锌底漆3。4。3环氧云铁中间漆3。4.4焊丝：ER50-63.5混凝土简介本工程钢管砼柱及组合钢板剪力墙采用自密实砼浇筑。自密实混凝土是指在自身重力下，能够流动密实、并且不需要附加振动的混凝土。本工程采用高抛法浇筑C50自密实混凝土,保证混凝土不产生离析现象是施工重点.其次钢管混凝土柱在相邻的2节柱接头部位存在内环板，阻碍自密实混凝土的流动.如何保证自密实混凝土高间隙通过性和填充性是施工难点。四、钢柱安装4。1钢柱安装工艺流程固定轴线复测钢柱起吊校正钢柱就位临时固定焊接（对称焊）浇筑混凝土轴线、标高、垂直度复测报验焊缝处理补刷油漆超声波检测修整处理本工程钢柱型号较多,根据现场塔吊布置情况,将钢柱根据塔吊的吊重情况进行分节，基本可将最远端、最重的钢柱按照楼层划分为每层一节，每节钢柱顶端高出楼面1~1。3米,便于两节钢柱对接、焊接作业。距离塔吊较近的钢柱可根据塔吊吊重划分为多层一节。4.2安装工艺准备44。2。1钢柱吊装前，必须对钢柱的定位轴线，基础轴线和标高等进行检查和办理交接验收，并对钢柱的编号、外形尺寸、连接板的方位等等，进行全面复核。确认符合设计图纸要求后，划出钢柱...
