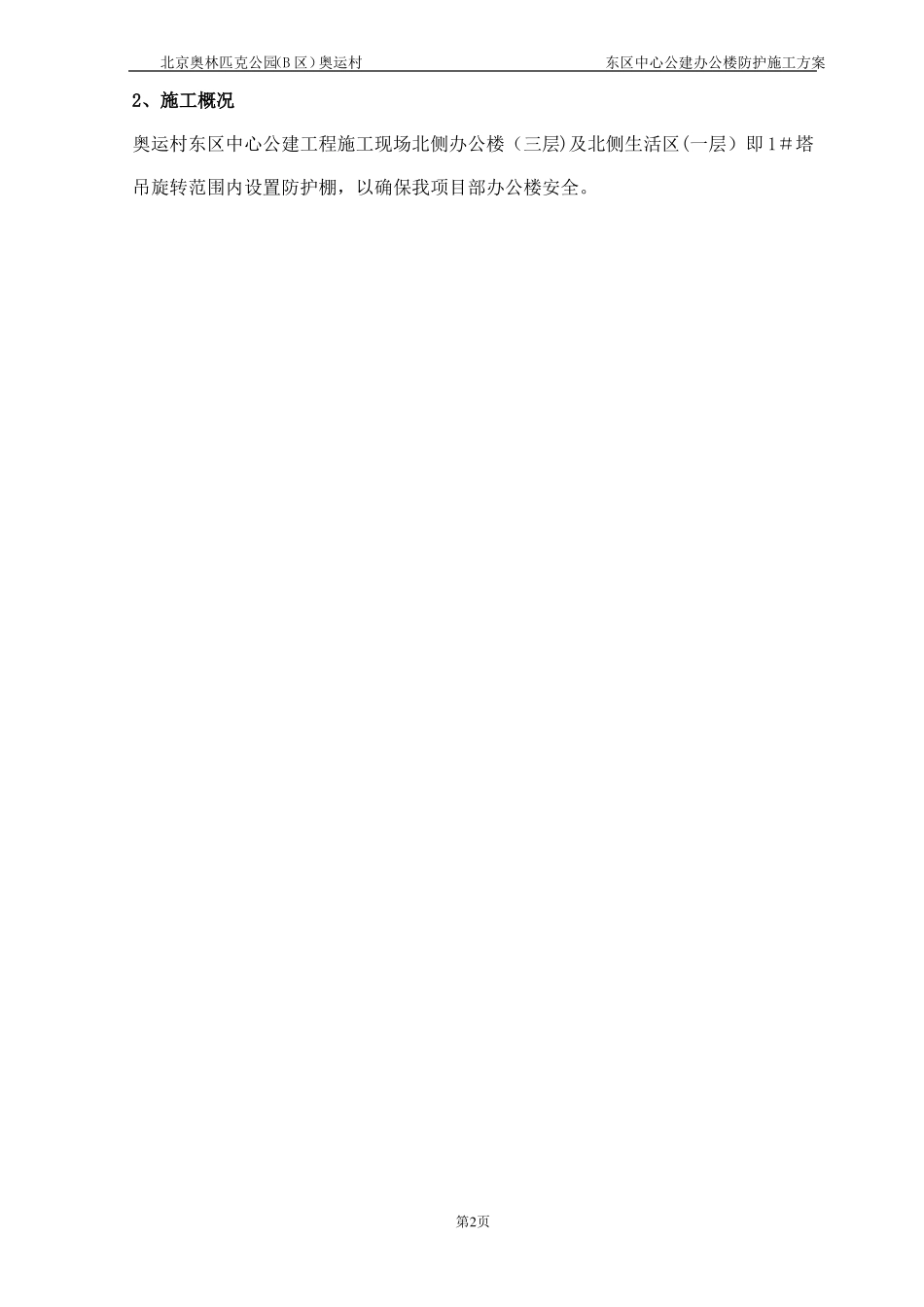

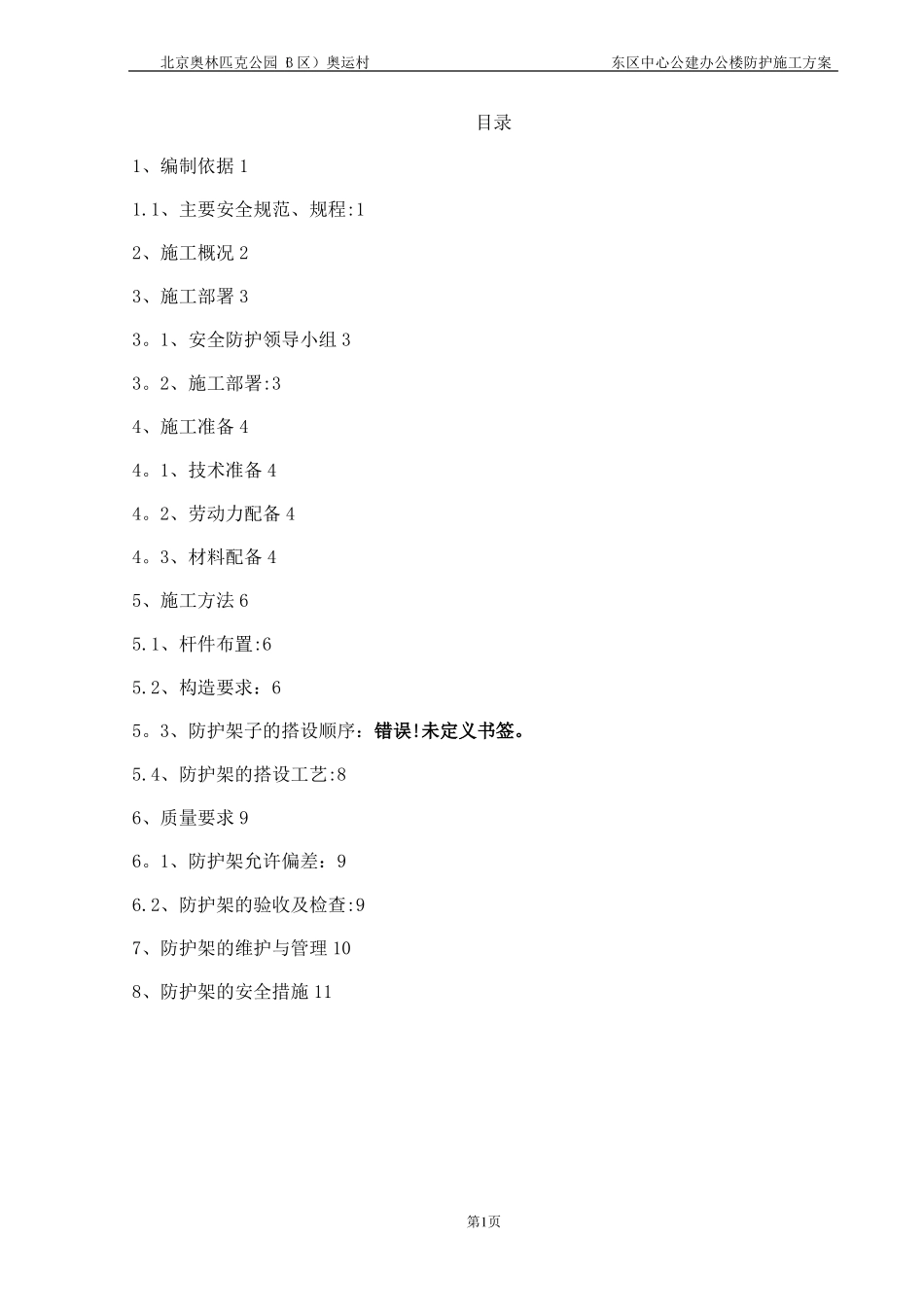

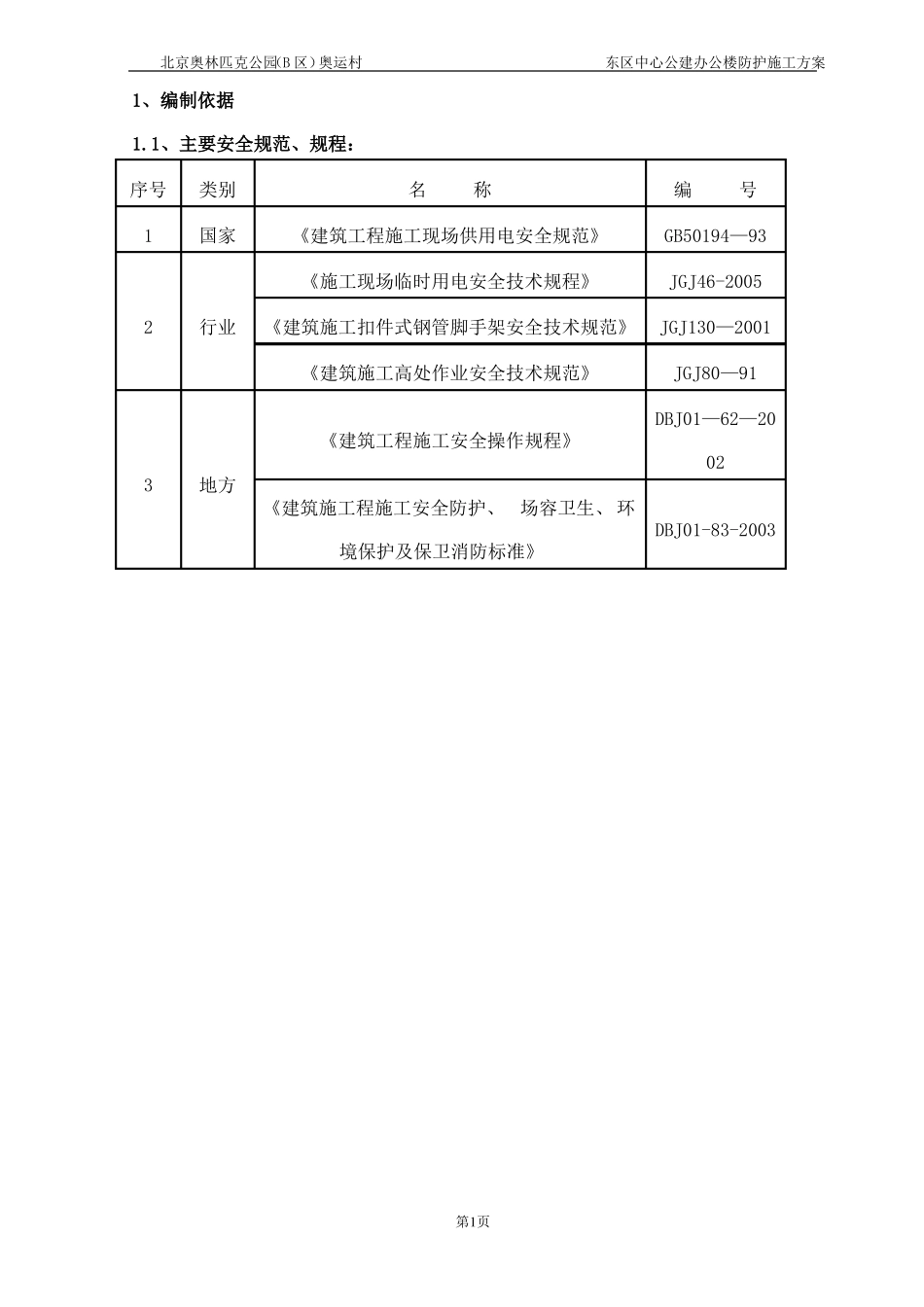

北京奥林匹克公园（B区）奥运村东区中心公建办公楼防护施工方案目录1、编制依据11.1、主要安全规范、规程:12、施工概况23、施工部署33。1、安全防护领导小组33。2、施工部署:34、施工准备44。1、技术准备44。2、劳动力配备44。3、材料配备45、施工方法65.1、杆件布置:65.2、构造要求：65。3、防护架子的搭设顺序：错误!未定义书签。5.4、防护架的搭设工艺:86、质量要求96。1、防护架允许偏差：96.2、防护架的验收及检查:97、防护架的维护与管理108、防护架的安全措施11第1页北京奥林匹克公园（B区）奥运村东区中心公建办公楼防护施工方案1、编制依据1.1、主要安全规范、规程：序号1类别国家名称《建筑工程施工现场供用电安全规范》《施工现场临时用电安全技术规程》2编号GB50194—93JGJ46-2005行业《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001《建筑施工高处作业安全技术规范》JGJ80—91DBJ01—62—20《建筑工程施工安全操作规程》023地方《建筑施工程施工安全防护、场容卫生、环DBJ01-83-2003境保护及保卫消防标准》第1页北京奥林匹克公园（B区）奥运村东区中心公建办公楼防护施工方案2、施工概况奥运村东区中心公建工程施工现场北侧办公楼（三层)及北侧生活区(一层）即1＃塔吊旋转范围内设置防护棚，以确保我项目部办公楼安全。第2页北京奥林匹克公园（B区）奥运村东区中心公建办公楼防护施工方案3、施工部署3。1、安全防护领导小组安全生产，文明施工是企事业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建文明现场、样板工地的根本要求，为此项目部成立以项目经理为组长的安全防护领导小组，其机构组成人员编制如下:组长：谭凤超副组长:黄征刘豪文组员：崔坡韩进权蒋体荣黄新信孙杰王巍捷陈贵长陈国义3.2、施工部署：1#塔吊（北侧)中心：建筑物轴线Ⅰ—1轴向东6000mm，Ⅱ—Q轴向南4200mm。坐标位置X=315736。907，Y=502085.227.其1#塔吊旋转范围覆盖施工项目部办公楼，因此需设置安全防护架以确保安全.第3页北京奥林匹克公园（B区）奥运村东区中心公建办公楼防护施工方案4、施工准备4。1、技术准备4。1.1、组织技术人员、工长、安全员认真学习规范，根据实际情况,制定切实可行的施工方案。4.1.2、施工作业前，有详细的、具有可操作性的技术交底和安全技术交底，并且严格按照交底进行施工操作.4。1.3、制定有效的过程控制措施和安全检查制度。4.2、劳动力配备需要安排架子工进行搭设，架子组装、拆除作业必须3人以上配合操作,防护棚架子要结合进度搭设，搭设未完的在离开作业岗位时，不得留有未固定的构件和不安全隐患，确保架子稳定。防护棚架子施工由工程结构施工队伍安排20名架子工进行脚手架的搭设施工。必须按照程序支搭、组装和拆除架子.安排班组接受任务，必须组织全体人员认真领会架子技术措施交底，研讨搭设方法，明确分工，由一名有经验的技术人员负责搭设技术指导和监护。工种技术员班组长架子工测量工4。3、材料配备4。1。1、防护架钢管:防护棚架子采用外径φ48、壁厚3.5mm的钢管（规格有6m、4m、3m、2m、1。5m）钢管应平直并涂有红白相间的安全色,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道.钢管应有产品质量合格证，钢管严禁打孔。4。1。2、扣件：扣件采用可锻造铸铁制作的扣件，扣件必须有产品合格证。旧扣件人数11202任务根据技术交底指导施工安排生产、组织协调负责架子搭设和拆除负责架子垂直度控制第4页北京奥林匹克公园（B区）奥运村东区中心公建办公楼防护施工方案使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。4。1。3、脚手板：用3cm厚木板,宽25～30cm，两侧端头用薄铁皮进行束紧，板面严禁有裂缝.序号名称12345678910钢管钢管钢管钢管钢管扣件扣件扣件脚手板规格6m4m3m2m1。5m单位数量根根根根根扣件不得有裂纹、气孔、砂眼,旋转扣件个对接扣件个3mm*4m块扣件螺栓不得有滑丝。5板面无通裂缝钢管表面平直光滑，不得有裂纹、分层、压痕，钢管厚度不小于3。5mm。检验标准直角扣件个架子扳手第5页北京奥林匹克公园（B区）奥运村东区中心公建办公楼防护施工方案5、施工方法5。1...
