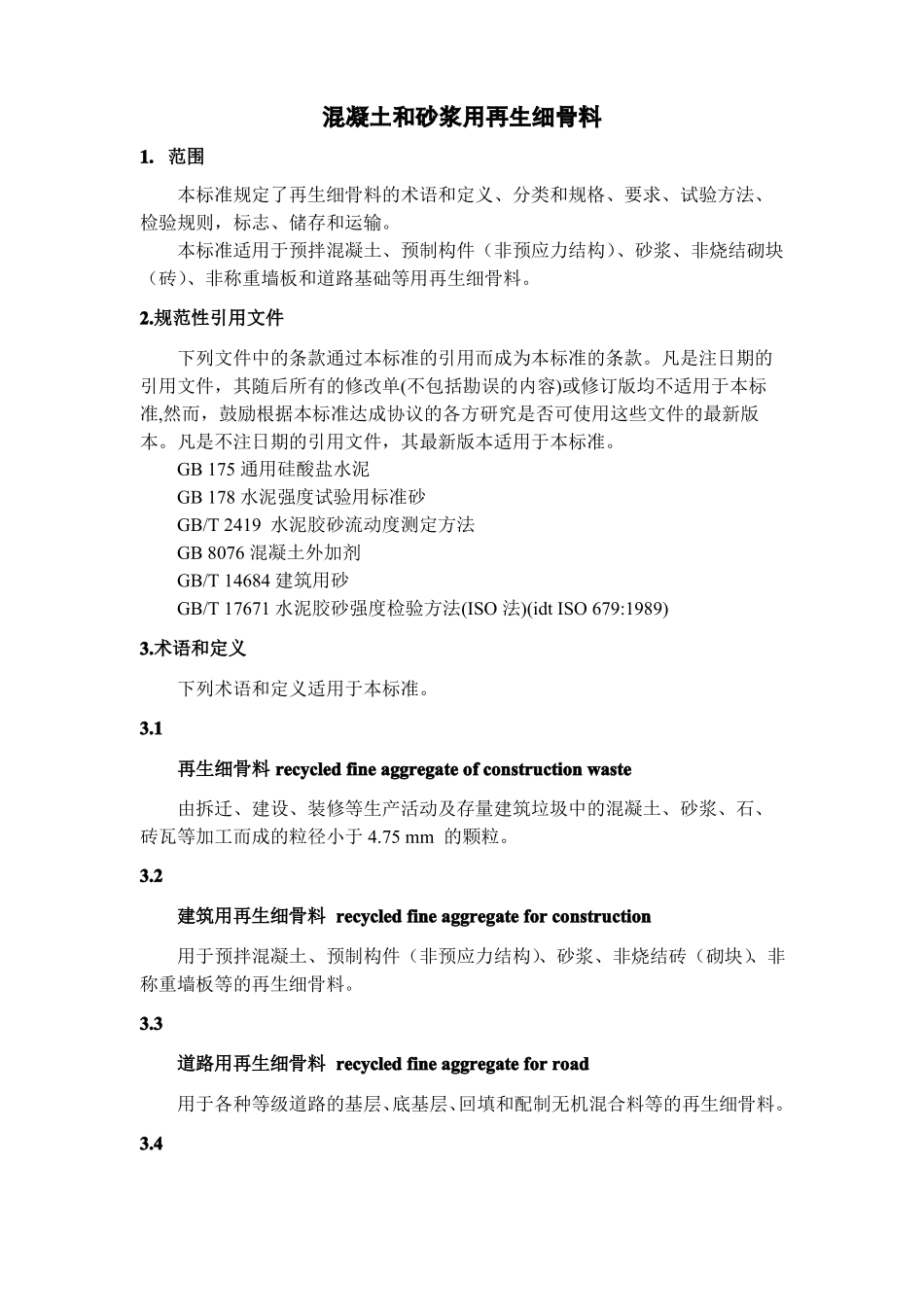

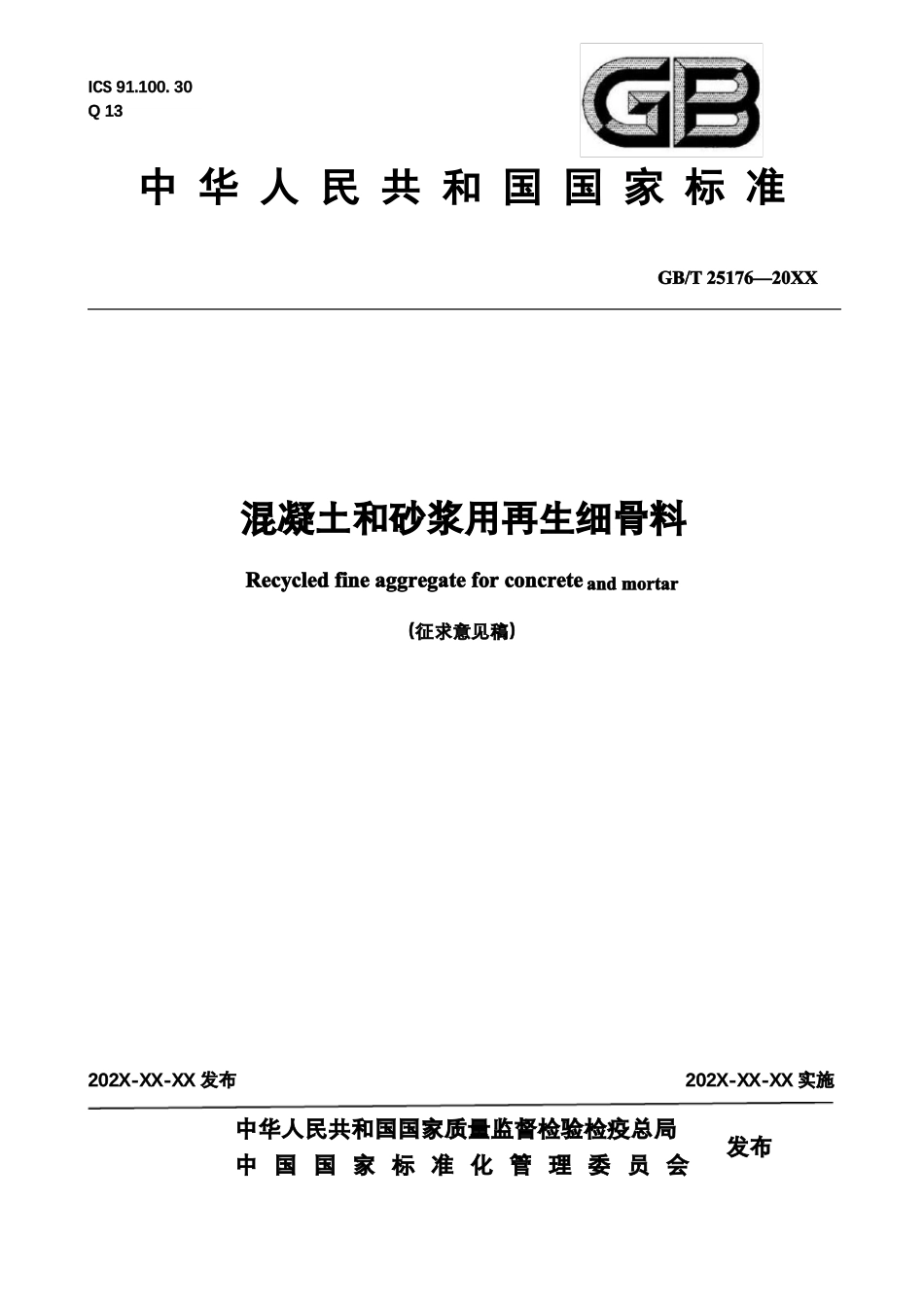

ICS91.100.30Q13中华人民共和国国家标准GB/T25176—20XX混凝土和砂浆用再生细骨料Recycledfineaggregateforconcreteandmortar（征求意见稿）202X-XX-XX发布202X-XX-XX实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会前言本文件按照GB/T1.1-2020给出的规则起草。本文件代替GB/T25176-2010《混凝土和砂浆用再生细骨料》本文件与GB/T25176-2010相比，主要技术变化如下：——适用范围由配置混凝土和砂浆调整为适用于预拌混凝土、预制构件（非预应力结构）、砂浆、非烧结砌块（砖）、非称重墙板和道路基础等用再生细骨料。；——在术语中，增加了建筑用再生细骨料、道路用再生细骨料和饱和面干吸水率；修改了轻物质、坚固性、亚甲蓝值（MB值）、再生胶砂需水量和基准胶砂需水量的定义；——分类和规格中，增加了道路再生细骨料分级和应用范围举例；建筑用再生细骨料分类由“I类、II类、III类”调整为“I级、II级、III级、IV级”，并增加了不同类型骨料的应用范围举例；规格由3种调整为4种（见4.1、4.2）；——在技术要求中，调整了I类、II类和II类再生细骨料的微粉含量的要求值，在MB<1.4前提下，I类微粉含量要求由“小于5.0%”调整为“小于等于6.0%”；II类微粉含量要求由“小于7.0%”调整为“小于等于10.0%”；III类微粉含量要求由“小于10.0%”调整为“小于等于12.0%”（见5.1.2）；——在技术要求中，增加了饱和面干吸水率指标及试验方法（见5.1.2，6.3.1）；——在技术要求中，不同类别再生细骨料的再生胶砂需水量比和再生胶砂强度比的性能要求由粗、中、细进行规定调整为同一指标要求。——在技术要求中，增加了道路用再生细骨料的颗粒级配和性能指标要求（见5.2.1、5.2.2）；——在技术要求中，增加了放射性指标级指标要求、取样数量、试验方法（见5.1.4，6.1、6.3.5）——在试验方法中，增加了道路用再生细骨料的硫化物及硫酸盐含量的试验方法、轻质杂物含量的试验方法（见6.4）；——在检验规则中，增加了道路用再生细骨料的出厂检验项目，调整了应进行型式检验的情况（见7.1.1、7.1.2）。本文件由中华人民共和国住房和城乡建设部提出。本文件由全国混凝土标准化技术委员会（SAC/TC458）归口。本文件起草单位:。本文件主要起草人:。混凝土和砂浆用再生细骨料1.范围本标准规定了再生细骨料的术语和定义、分类和规格、要求、试验方法、检验规则，标志、储存和运输。本标准适用于预拌混凝土、预制构件（非预应力结构）、砂浆、非烧结砌块（砖）、非称重墙板和道路基础等用再生细骨料。2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB175通用硅酸盐水泥GB178水泥强度试验用标准砂GB/T2419水泥胶砂流动度测定方法GB8076混凝土外加剂GB/T14684建筑用砂GB/T17671水泥胶砂强度检验方法(ISO法)(idtISO679:1989)3.术语和定义下列术语和定义适用于本标准。3.1再生细骨料recycledfineaggregateofconstructionwaste由拆迁、建设、装修等生产活动及存量建筑垃圾中的混凝土、砂浆、石、砖瓦等加工而成的粒径小于4.75mm的颗粒。3.2建筑用再生细骨料recycledfineaggregateforconstruction用于预拌混凝土、预制构件（非预应力结构）、砂浆、非烧结砖（砌块）、非称重墙板等的再生细骨料。3.3道路用再生细骨料recycledfineaggregateforroad用于各种等级道路的基层、底基层、回填和配制无机混合料等的再生细骨料。3.4微粉含量contentoffinepowder再生细骨料中粒径小于75μm的颗粒含量。3.5泥块含量contentofclaylump再生细骨料中原粒径大于1.18mm，经水浸洗、手捏后变成小于0.60mm的颗粒含量。3.6细度模数finenessmodule衡量再生细骨料粗细程度的指标。3.7坚固性soundness再生细骨料在物理化学因素作用下抵抗破裂的能力。3.8轻物质lightweightmaterial再生细骨料中能在密度为2000kg/m3的重溶液中悬浮的物质。3.9亚甲蓝(MB)值methyl...
