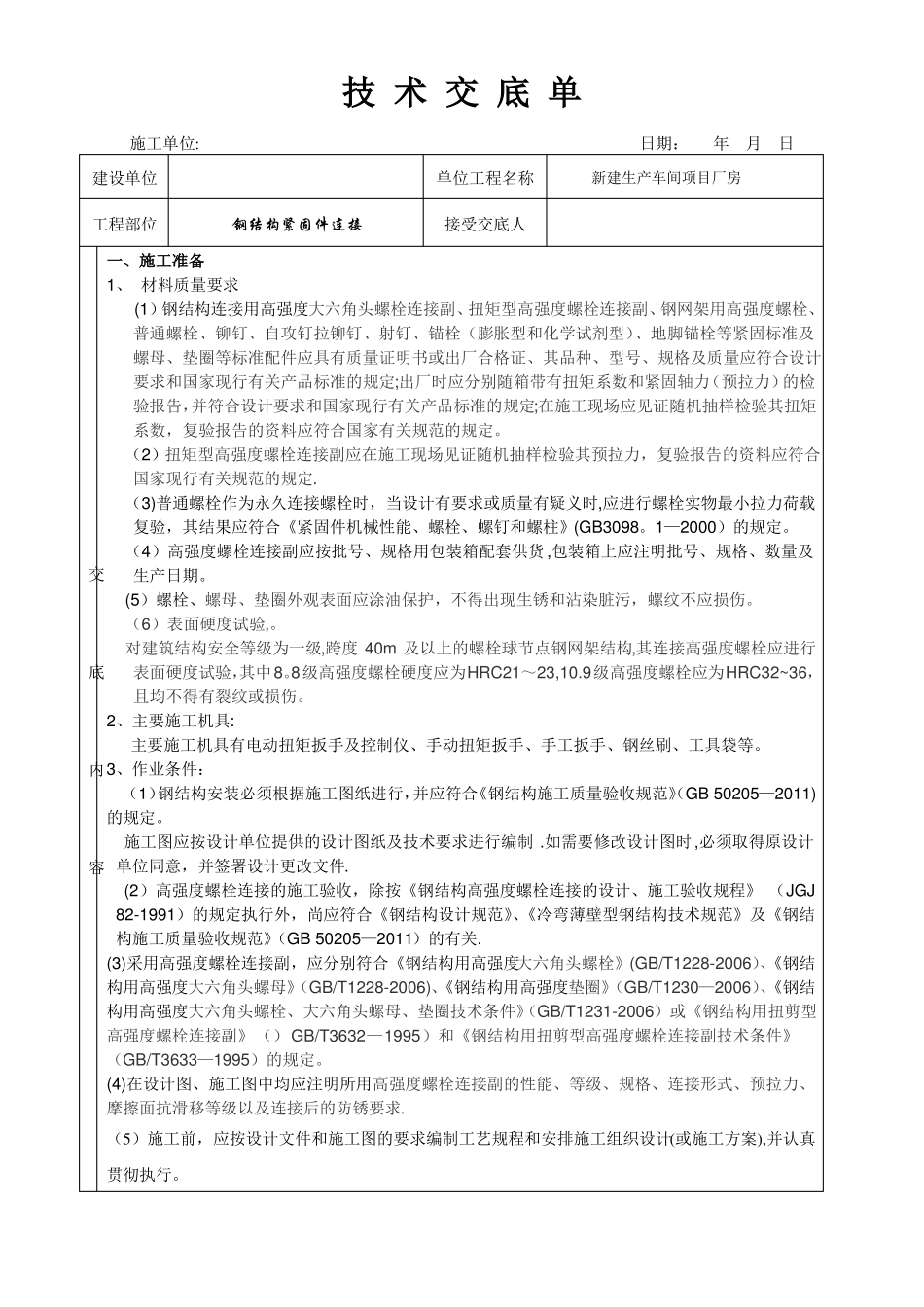

技术交底单施工单位:日期：年月日建设单位工程部位钢结构紧固件连接单位工程名称接受交底人新建生产车间项目厂房一、施工准备1、材料质量要求(1）钢结构连接用高强度大六角头螺栓连接副、扭矩型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉拉铆钉、射钉、锚栓（膨胀型和化学试剂型）、地脚锚栓等紧固标准及螺母、垫圈等标准配件应具有质量证明书或出厂合格证、其品种、型号、规格及质量应符合设计要求和国家现行有关产品标准的规定;出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告，并符合设计要求和国家现行有关产品标准的规定;在施工现场应见证随机抽样检验其扭矩系数，复验报告的资料应符合国家有关规范的规定。（2）扭矩型高强度螺栓连接副应在施工现场见证随机抽样检验其预拉力，复验报告的资料应符合国家现行有关规范的规定.（3)普通螺栓作为永久连接螺栓时，当设计有要求或质量有疑义时,应进行螺栓实物最小拉力荷载复验，其结果应符合《紧固件机械性能、螺栓、螺钉和螺柱》(GB3098。1—2000）的规定。（4）高强度螺栓连接副应按批号、规格用包装箱配套供货,包装箱上应注明批号、规格、数量及交生产日期。(5）螺栓、螺母、垫圈外观表面应涂油保护，不得出现生锈和沾染脏污，螺纹不应损伤。（6）表面硬度试验,。对建筑结构安全等级为一级,跨度40m及以上的螺栓球节点钢网架结构,其连接高强度螺栓应进行底表面硬度试验，其中8。8级高强度螺栓硬度应为HRC21～23,10.9级高强度螺栓应为HRC32~36，且均不得有裂纹或损伤。2、主要施工机具:主要施工机具有电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。内3、作业条件：（1）钢结构安装必须根据施工图纸进行，并应符合《钢结构施工质量验收规范》（GB50205—2011)的规定。施工图应按设计单位提供的设计图纸及技术要求进行编制.如需要修改设计图时,必须取得原设计容单位同意，并签署设计更改文件.(2）高强度螺栓连接的施工验收，除按《钢结构高强度螺栓连接的设计、施工验收规程》（JGJ82-1991）的规定执行外，尚应符合《钢结构设计规范》、《冷弯薄壁型钢结构技术规范》及《钢结构施工质量验收规范》（GB50205—2011）的有关.(3)采用高强度螺栓连接副，应分别符合《钢结构用高强度大六角头螺栓》(GB/T1228-2006）、《钢结构用高强度大六角头螺母》（GB/T1228-2006)、《钢结构用高强度垫圈》（GB/T1230—2006）、《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件》（GB/T1231-2006）或《钢结构用扭剪型高强度螺栓连接副》（）GB/T3632—1995）和《钢结构用扭剪型高强度螺栓连接副技术条件》（GB/T3633—1995）的规定。(4)在设计图、施工图中均应注明所用高强度螺栓连接副的性能、等级、规格、连接形式、预拉力、摩擦面抗滑移等级以及连接后的防锈要求.（5）施工前，应按设计文件和施工图的要求编制工艺规程和安排施工组织设计(或施工方案),并认真贯彻执行。(6）安装和质量检查的钢尺,均应具有相同的精度，并应定期送计量部门检定。（7）连接高强度螺栓、精制螺栓等和涂料均应有质量证明书,并符合设计要求和国家标准的规定。同一批号、规格的螺栓、螺母、垫圈配套装箱待用。（8）摩擦面处理。摩擦面采用喷砂（丸)、砂轮打磨、酸洗等方法进行处理，使摩擦系数符合设计要求（一般要求达到0。45以上）.摩擦面不允许有残留氧化铁皮，并要待生成赤锈面后安装螺栓，（一般处理后，露天存10d左右的状态用）喷砂(丸)处理的摩擦面不必生锈即可安装螺栓。采用砂轮打磨摩擦面，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。摩擦面防止被油污,油漆等污染，如污染应彻底清洗干净.（9）检查螺栓孔的孔径尺寸，孔边毛刺必须彻底去掉。（10)高强度螺栓连接副的质量，必须达到技术条件的要求,不符合技术条件的产品，不得使用。因此,每一制造批必须由制造厂出具质量保证书。交（11）高强度螺栓连接副运输到工地后必须进行有关的机械性能检验,合格后方准使用。错误!运到工地的大六角头高强度螺栓连接副应及时检验其螺栓负载、螺母保证载荷、螺母及垫圈...
