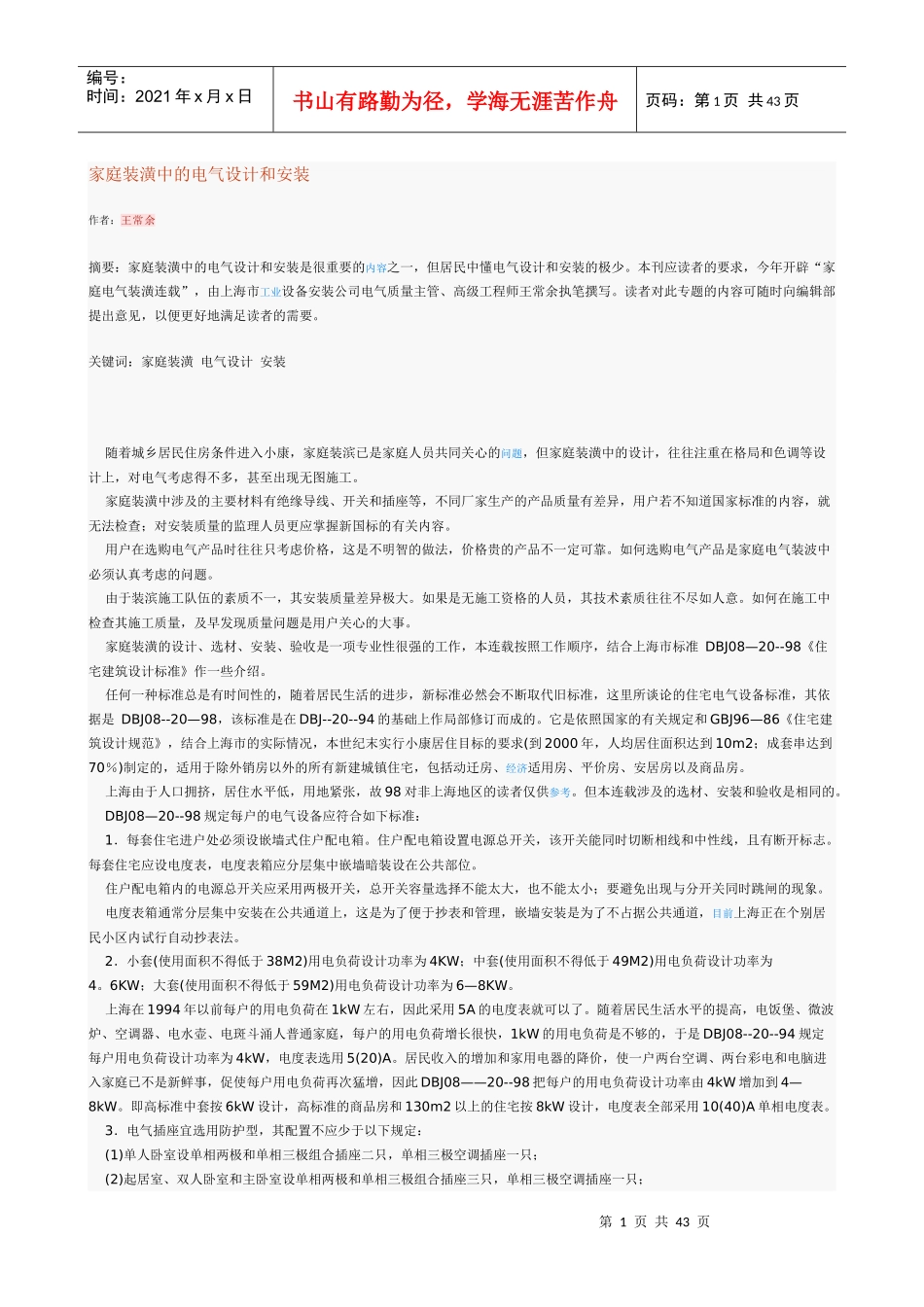

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页家庭装潢中的电气设计和安装作者：王常余摘要：家庭装潢中的电气设计和安装是很重要的内容之一，但居民中懂电气设计和安装的极少。本刊应读者的要求，今年开辟“家庭电气装潢连载”，由上海市工业设备安装公司电气质量主管、高级工程师王常余执笔撰写。读者对此专题的内容可随时向编辑部提出意见，以便更好地满足读者的需要。关键词：家庭装潢电气设计安装随着城乡居民住房条件进入小康，家庭装滨已是家庭人员共同关心的问题，但家庭装潢中的设计，往往注重在格局和色调等设计上，对电气考虑得不多，甚至出现无图施工。家庭装潢中涉及的主要材料有绝缘导线、开关和插座等，不同厂家生产的产品质量有差异，用户若不知道国家标准的内容，就无法检查；对安装质量的监理人员更应掌握新国标的有关内容。用户在选购电气产品时往往只考虑价格，这是不明智的做法，价格贵的产品不一定可靠。如何选购电气产品是家庭电气装波中必须认真考虑的问题。由于装滨施工队伍的素质不一，其安装质量差异极大。如果是无施工资格的人员，其技术素质往往不尽如人意。如何在施工中检查其施工质量，及早发现质量问题是用户关心的大事。家庭装潢的设计、选材、安装、验收是一项专业性很强的工作，本连载按照工作顺序，结合上海市标准DBJ08—20--98《住宅建筑设计标准》作一些介绍。任何一种标准总是有时间性的，随着居民生活的进步，新标准必然会不断取代旧标准，这里所谈论的住宅电气设备标准，其依据是DBJ08--20—98，该标准是在DBJ--20--94的基础上作局部修订而成的。它是依照国家的有关规定和GBJ96—86《住宅建筑设计规范》，结合上海市的实际情况，本世纪末实行小康居住目标的要求(到2000年，人均居住面积达到10m2；成套串达到70％)制定的，适用于除外销房以外的所有新建城镇住宅，包括动迁房、经济适用房、平价房、安居房以及商品房。上海由于人口拥挤，居住水平低，用地紧张，故98对非上海地区的读者仅供参考。但本连载涉及的选材、安装和验收是相同的。DBJ08—20--98规定每户的电气设备应符合如下标准：1．每套住宅进户处必须设嵌墙式住户配电箱。住户配电箱设置电源总开关，该开关能同时切断相线和中性线，且有断开标志。每套住宅应设电度表，电度表箱应分层集中嵌墙暗装设在公共部位。住户配电箱内的电源总开关应采用两极开关，总开关容量选择不能太大，也不能太小；要避免出现与分开关同时跳闸的现象。电度表箱通常分层集中安装在公共通道上，这是为了便于抄表和管理，嵌墙安装是为了不占据公共通道，目前上海正在个别居民小区内试行自动抄表法。2．小套(使用面积不得低于38M2)用电负荷设计功率为4KW；中套(使用面积不得低于49M2)用电负荷设计功率为4。6KW；大套(使用面积不得低于59M2)用电负荷设计功率为6—8KW。上海在1994年以前每户的用电负荷在1kW左右，因此采用5A的电度表就可以了。随着居民生活水平的提高，电饭堡、微波炉、空调器、电水壶、电斑斗涌人普通家庭，每户的用电负荷增长很快，1kW的用电负荷是不够的，于是DBJ08--20--94规定每户用电负荷设计功率为4kW，电度表选用5(20)A。居民收入的增加和家用电器的降价，使一户两台空调、两台彩电和电脑进入家庭已不是新鲜事，促使每户用电负荷再次猛增，因此DBJ08——20--98把每户的用电负荷设计功率由4kW增加到4—8kW。即高标准中套按6kW设计，高标准的商品房和130m2以上的住宅按8kW设计，电度表全部采用10(40)A单相电度表。3．电气插座宜选用防护型，其配置不应少于以下规定：(1)单人卧室设单相两极和单相三极组合插座二只，单相三极空调插座一只；(2)起居室、双人卧室和主卧室设单相两极和单相三极组合插座三只，单相三极空调插座一只；第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页(3)厨房设单相两极和单相三极组合插座及单相三极带开关插座各一只，并在排油烟器高度附近处设单相三极插座一只；(4)卫生间设单相两极和单相三极组合插座一只，有洗衣机的卫生间，应增加单相三极带开关插座一只，卫...
