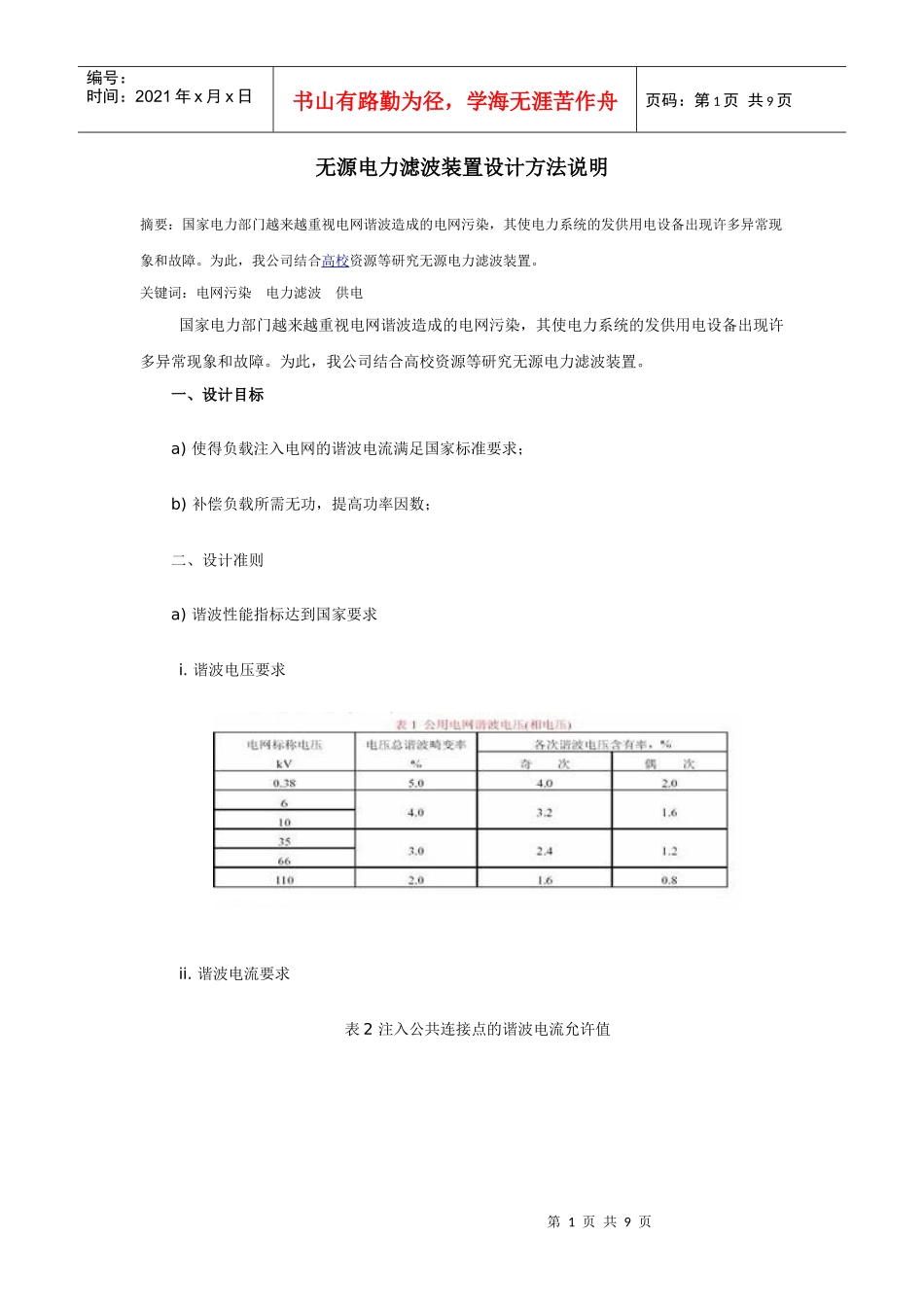

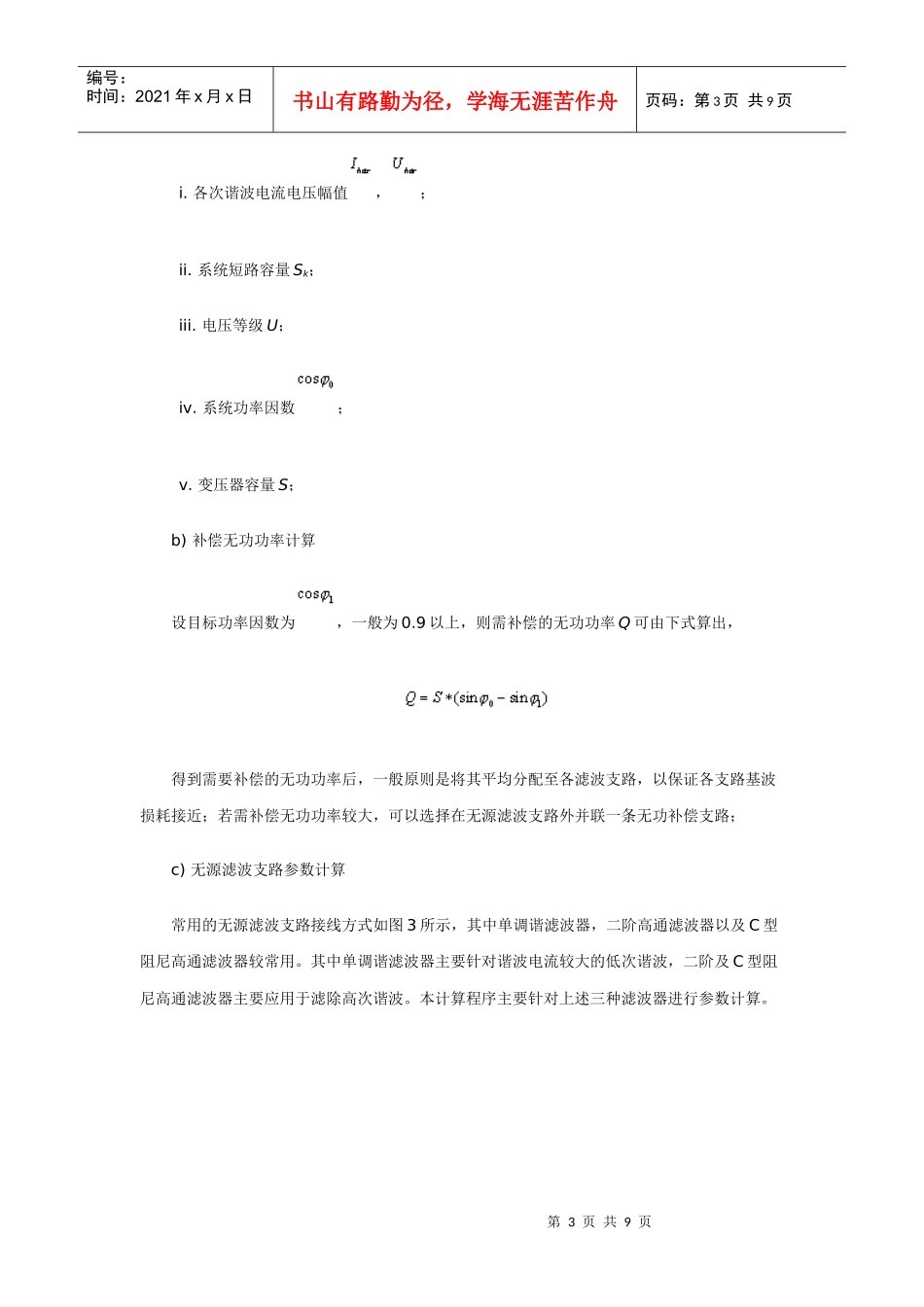

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页无源电力滤波装置设计方法说明摘要：国家电力部门越来越重视电网谐波造成的电网污染，其使电力系统的发供用电设备出现许多异常现象和故障。为此，我公司结合高校资源等研究无源电力滤波装置。关键词：电网污染电力滤波供电国家电力部门越来越重视电网谐波造成的电网污染，其使电力系统的发供用电设备出现许多异常现象和故障。为此，我公司结合高校资源等研究无源电力滤波装置。一、设计目标a)使得负载注入电网的谐波电流满足国家标准要求；b)补偿负载所需无功，提高功率因数；二、设计准则a)谐波性能指标达到国家要求i.谐波电压要求ii.谐波电流要求表2注入公共连接点的谐波电流允许值第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页b)在满足滤波要求的情况下，装置经济价格最低；c)保证在正常失谐的情况下滤波器仍能满足各项技术要求；d)电网阻抗变化会对滤波装置尤其是单调谐滤波器的滤波效果有较大影响，同时电网阻抗与滤波装置有发生并联谐振的可能，设计时应予以考虑。三、设计方法a)需测量参数第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页i.各次谐波电流电压幅值，；ii.系统短路容量Sk；iii.电压等级U；iv.系统功率因数；v.变压器容量S；b)补偿无功功率计算设目标功率因数为，一般为0.9以上，则需补偿的无功功率Q可由下式算出，得到需要补偿的无功功率后，一般原则是将其平均分配至各滤波支路，以保证各支路基波损耗接近；若需补偿无功功率较大，可以选择在无源滤波支路外并联一条无功补偿支路；c)无源滤波支路参数计算常用的无源滤波支路接线方式如图3所示，其中单调谐滤波器，二阶高通滤波器以及C型阻尼高通滤波器较常用。其中单调谐滤波器主要针对谐波电流较大的低次谐波，二阶及C型阻尼高通滤波器主要应用于滤除高次谐波。本计算程序主要针对上述三种滤波器进行参数计算。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图3滤波器常用接线方式i.单调谐支路参数计算方法单调谐支路参数计算主要包括确定C、L、R的大小，额定电流，额定电压等部分。1．根据系统谐波电流情况确定单调谐支路的谐振频率f；2．根据谐波电流的大小计算所需电容器C的容量，计算公式为其中为电容器容量，为相电压有效值，为该次电流谐波有效值。若继续考虑无功补偿要求，可以按平均分配的原则增大，满足系统的无功补偿需要；3．根据计算出所需电容C的大小，计算公式为其中为系统的基波角速度，为电容器的额定电压；第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页4．根据C和支路谐振频率计算电感L的大小，计算公式为其中n为谐波电流次数，为了增加系统鲁棒性，计算时基波频率取49.7Hz；5．根据滤波效果选取滤波支路品质印数Q，一般Q选取范围是30－60，假设电抗器电阻为，则需要加的电阻器R的大小为考虑到散热以及成本问题，在滤波效果满足要求的情况下，可以不加电阻器；6．得到滤波器参数C、L、R之后，计算出支路阻抗的频率特性，根据图4所示模型计算流入电网的谐波电流图4谐波源负载模型图中谐波源等效为一个电流源并联其内阻，即负载电抗的形式。流入滤波装置电抗Z的谐波电流为，流入电网电抗的谐波电流为，其中等效电抗第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页流入电网的谐波电流为若流入电网的谐波电流满足国家标准，则进行下一步的校核，若不满足要求，则降低R的大小，并对C、L参数进行微调，进一步减少流入电网的谐波电流；7．计算滤波器正常失谐情况下，滤波性能是否能够达到标准，若不能达到标准需要进一步调整C、L、R参数；8．计算电网阻抗和滤波支路的等效并联阻抗，检验是否在特征频率下发生并联谐振，若发生并联谐振则需要进一步微调C、L、R参数；9．当C、L、R参数满足上述所有要求的情况下，进一步校核各器件的额定电流以及额定电压，使得电容器...
