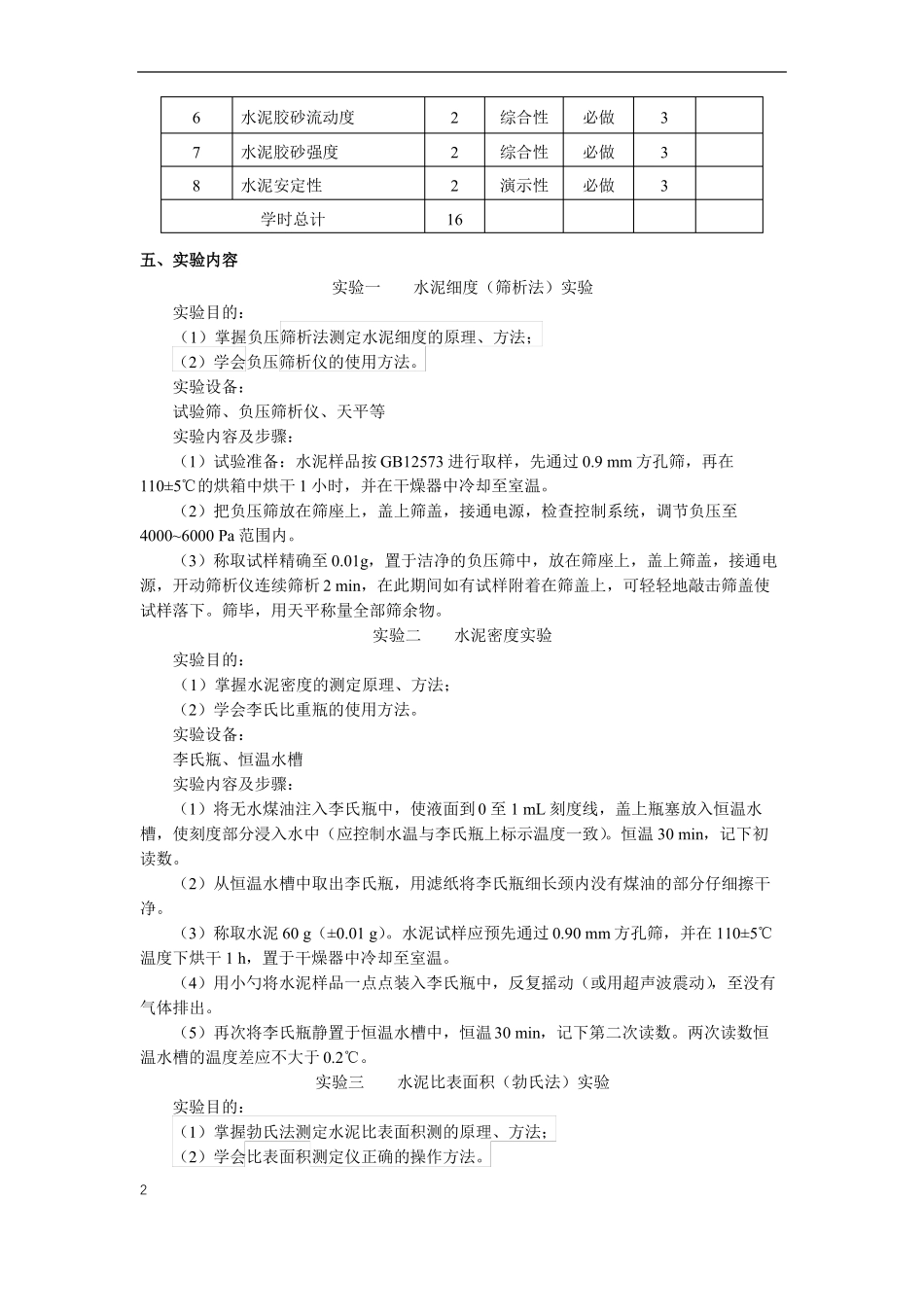

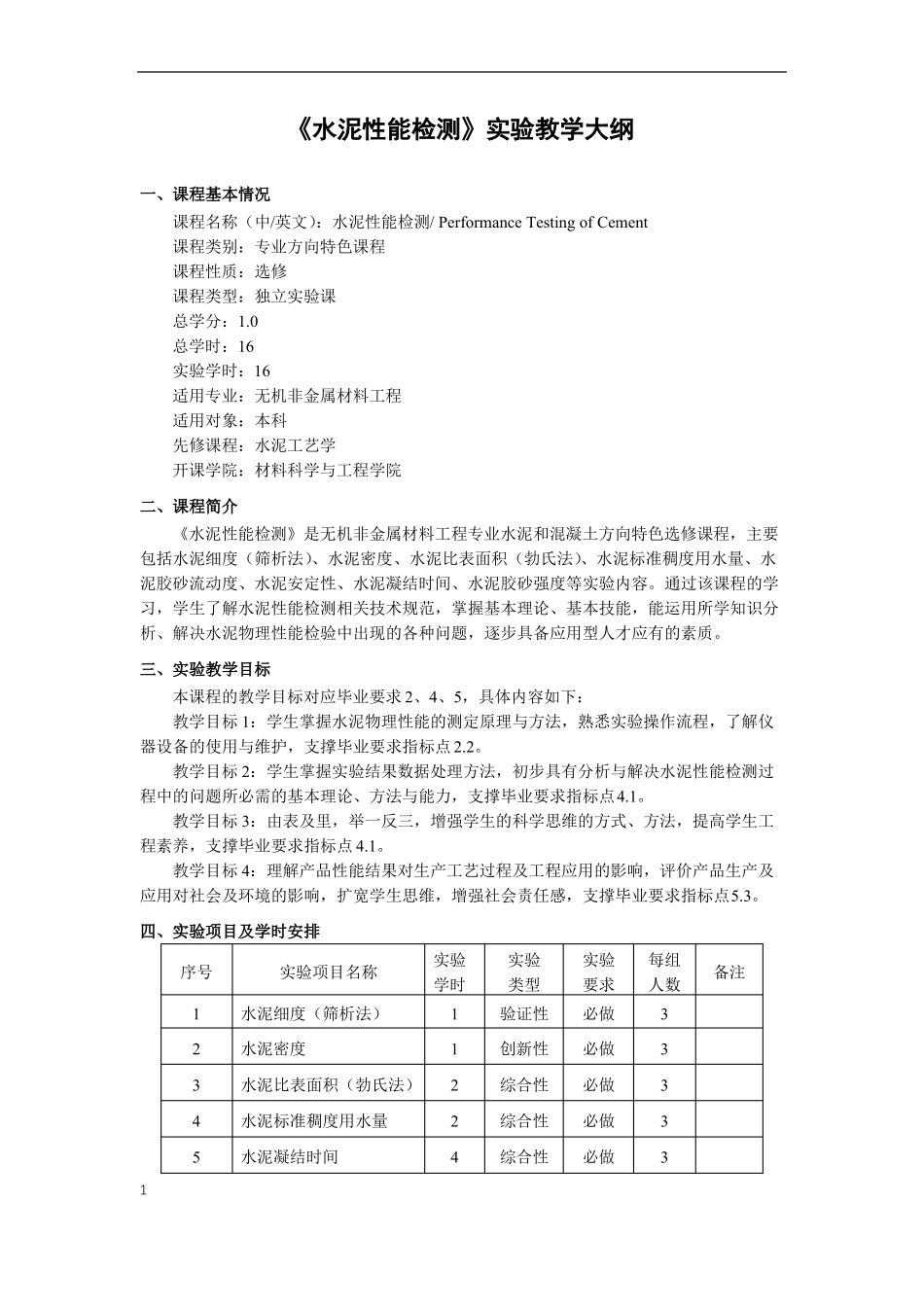

《水泥性能检测》实验教学大纲一、课程基本情况课程名称（中/英文）：水泥性能检测/PerformanceTestingofCement课程类别：专业方向特色课程课程性质：选修课程类型：独立实验课总学分：1.0总学时：16实验学时：16适用专业：无机非金属材料工程适用对象：本科先修课程：水泥工艺学开课学院：材料科学与工程学院二、课程简介《水泥性能检测》是无机非金属材料工程专业水泥和混凝土方向特色选修课程，主要包括水泥细度（筛析法）、水泥密度、水泥比表面积（勃氏法）、水泥标准稠度用水量、水泥胶砂流动度、水泥安定性、水泥凝结时间、水泥胶砂强度等实验内容。通过该课程的学习，学生了解水泥性能检测相关技术规范，掌握基本理论、基本技能，能运用所学知识分析、解决水泥物理性能检验中出现的各种问题，逐步具备应用型人才应有的素质。三、实验教学目标本课程的教学目标对应毕业要求2、4、5，具体内容如下：教学目标1：学生掌握水泥物理性能的测定原理与方法，熟悉实验操作流程，了解仪器设备的使用与维护，支撑毕业要求指标点2.2。教学目标2：学生掌握实验结果数据处理方法，初步具有分析与解决水泥性能检测过程中的问题所必需的基本理论、方法与能力，支撑毕业要求指标点4.1。教学目标3：由表及里，举一反三，增强学生的科学思维的方式、方法，提高学生工程素养，支撑毕业要求指标点4.1。教学目标4：理解产品性能结果对生产工艺过程及工程应用的影响，评价产品生产及应用对社会及环境的影响，扩宽学生思维，增强社会责任感，支撑毕业要求指标点5.3。四、实验项目及学时安排序号123451实验项目名称水泥细度（筛析法）水泥密度水泥比表面积（勃氏法）水泥标准稠度用水量水泥凝结时间实验学时11224实验类型验证性创新性综合性综合性综合性实验要求必做必做必做必做必做每组人数33333备注678水泥胶砂流动度水泥胶砂强度水泥安定性学时总计22216综合性综合性演示性必做必做必做333五、实验内容实验一水泥细度（筛析法）实验实验目的：（1）掌握负压筛析法测定水泥细度的原理、方法；（2）学会负压筛析仪的使用方法。实验设备：试验筛、负压筛析仪、天平等实验内容及步骤：（1）试验准备：水泥样品按GB12573进行取样，先通过0.9mm方孔筛，再在110±5℃的烘箱中烘干1小时，并在干燥器中冷却至室温。（2）把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000~6000Pa范围内。（3）称取试样精确至0.01g，置于洁净的负压筛中，放在筛座上，盖上筛盖，接通电源，开动筛析仪连续筛析2min，在此期间如有试样附着在筛盖上，可轻轻地敲击筛盖使试样落下。筛毕，用天平称量全部筛余物。实验二水泥密度实验实验目的：（1）掌握水泥密度的测定原理、方法；（2）学会李氏比重瓶的使用方法。实验设备：李氏瓶、恒温水槽实验内容及步骤：（1）将无水煤油注入李氏瓶中，使液面到0至1mL刻度线，盖上瓶塞放入恒温水槽，使刻度部分浸入水中（应控制水温与李氏瓶上标示温度一致）。恒温30min，记下初读数。（2）从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。（3）称取水泥60g（±0.01g）。水泥试样应预先通过0.90mm方孔筛，并在110±5℃温度下烘干1h，置于干燥器中冷却至室温。（4）用小勺将水泥样品一点点装入李氏瓶中，反复摇动（或用超声波震动），至没有气体排出。（5）再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。两次读数恒温水槽的温度差应不大于0.2℃。实验三水泥比表面积（勃氏法）实验实验目的：（1）掌握勃氏法测定水泥比表面积测的原理、方法；（2）学会比表面积测定仪正确的操作方法。2实验设备：Blaine透气仪、分析天平、烘干箱、秒表实验内容及步骤：（1）试样准备水泥样品按GB12573进行取样，先通过0.9mm方孔筛，再在110±5℃烘箱中烘1h，并在干燥器中冷却至室温。（2）漏气检查（3）空隙率（ε）的确定（4）试料层体积的测定（5）确定试样量（6）试料层制备（7）透气试验实验四水泥标准稠度用水量实验实验目的：（1）掌握水泥标准稠度用水量的测定原理、方法；（2）学会水泥净浆搅拌机的使用方法。实验设备：水泥净浆搅拌机...
