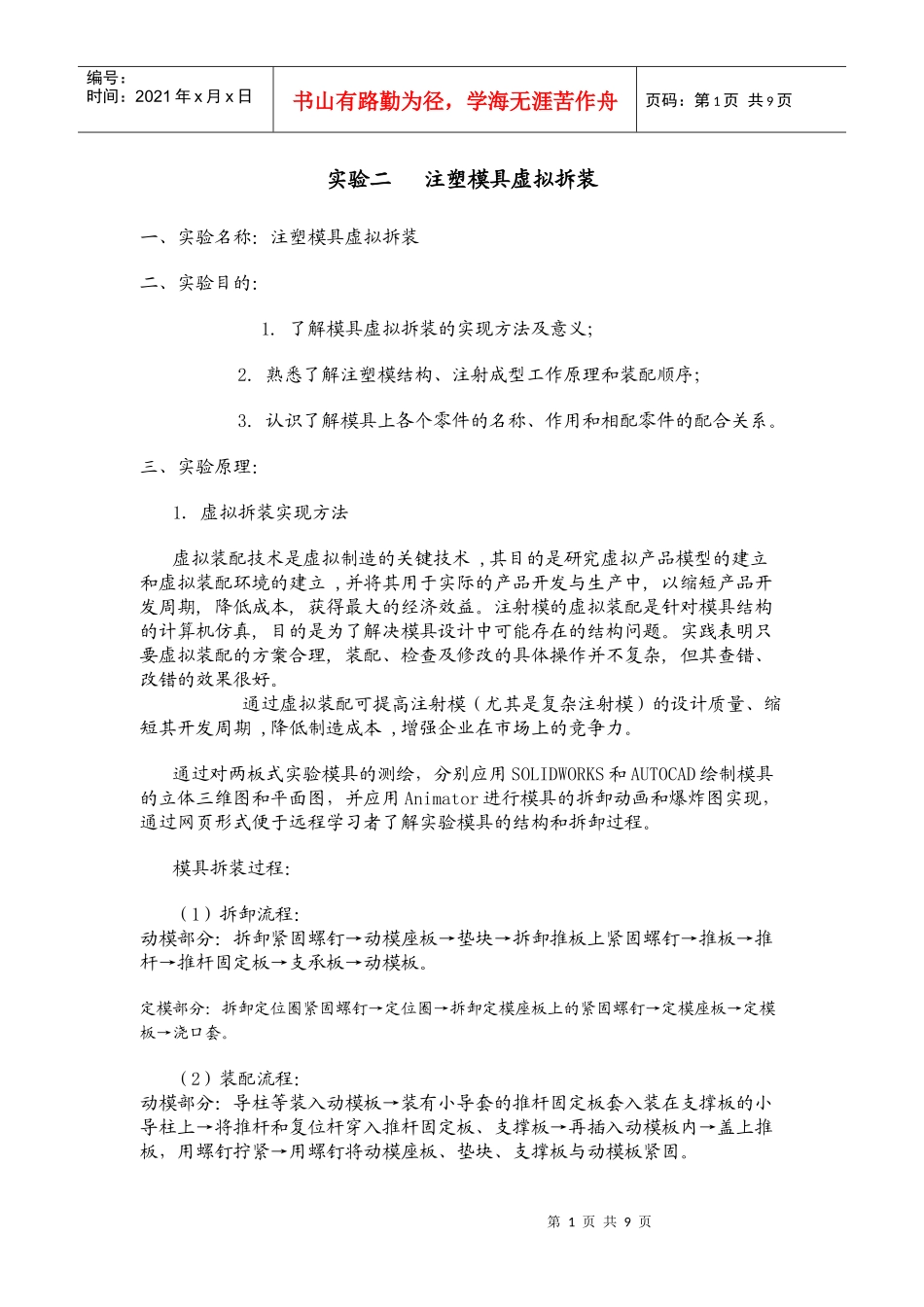

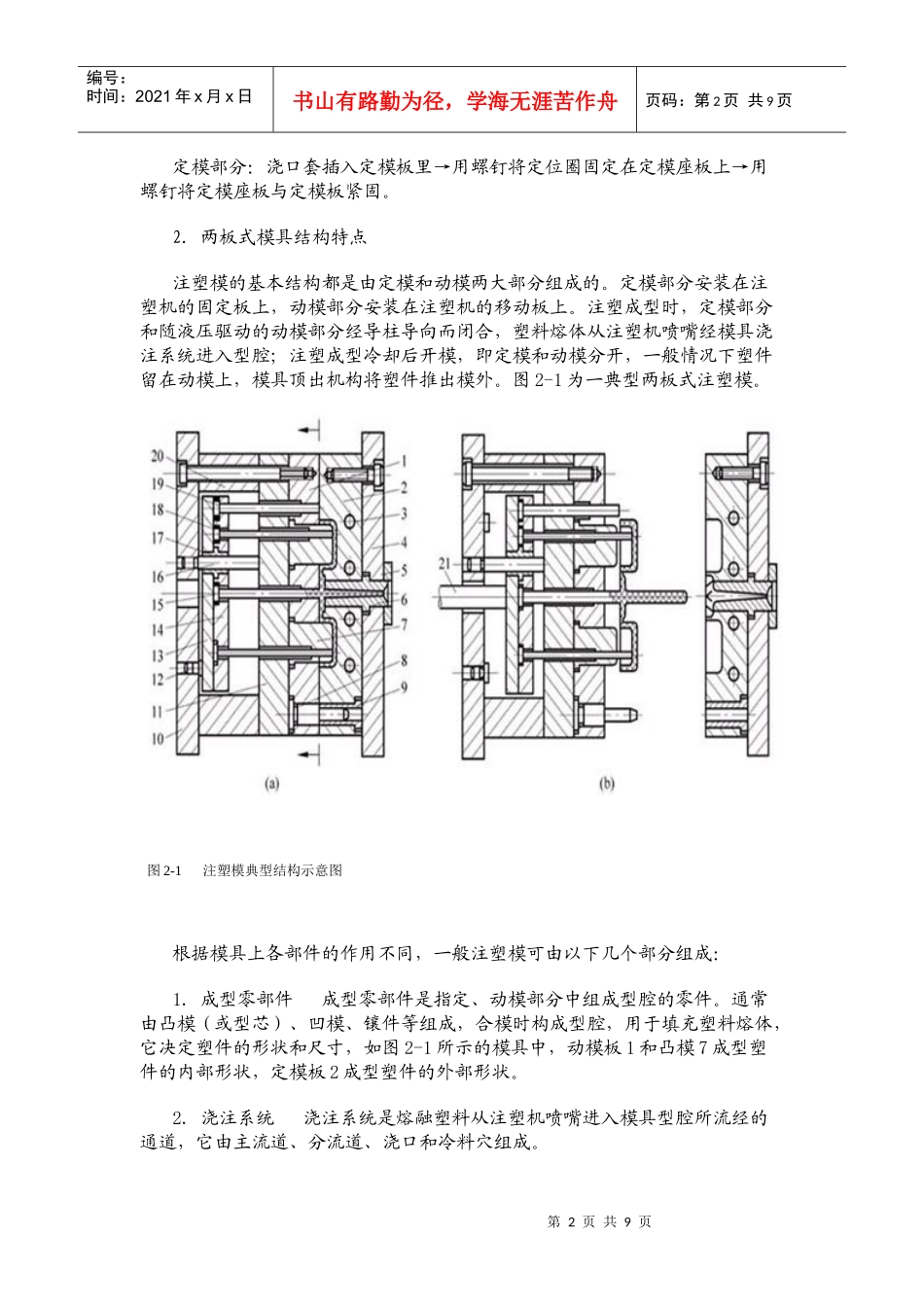

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页实验二注塑模具虚拟拆装一、实验名称：注塑模具虚拟拆装二、实验目的：1.了解模具虚拟拆装的实现方法及意义；2.熟悉了解注塑模结构、注射成型工作原理和装配顺序；3.认识了解模具上各个零件的名称、作用和相配零件的配合关系。三、实验原理：1．虚拟拆装实现方法虚拟装配技术是虚拟制造的关键技术,其目的是研究虚拟产品模型的建立和虚拟装配环境的建立,并将其用于实际的产品开发与生产中,以缩短产品开发周期,降低成本,获得最大的经济效益。注射模的虚拟装配是针对模具结构的计算机仿真,目的是为了解决模具设计中可能存在的结构问题。实践表明只要虚拟装配的方案合理,装配、检查及修改的具体操作并不复杂,但其查错、改错的效果很好。通过虚拟装配可提高注射模（尤其是复杂注射模）的设计质量、缩短其开发周期,降低制造成本,增强企业在市场上的竞争力。通过对两板式实验模具的测绘，分别应用SOLIDWORKS和AUTOCAD绘制模具的立体三维图和平面图，并应用Animator进行模具的拆卸动画和爆炸图实现，通过网页形式便于远程学习者了解实验模具的结构和拆卸过程。模具拆装过程：（1）拆卸流程：动模部分：拆卸紧固螺钉→动模座板→垫块→拆卸推板上紧固螺钉→推板→推杆→推杆固定板→支承板→动模板。定模部分：拆卸定位圈紧固螺钉→定位圈→拆卸定模座板上的紧固螺钉→定模座板→定模板→浇口套。（2）装配流程：动模部分：导柱等装入动模板→装有小导套的推杆固定板套入装在支撑板的小导柱上→将推杆和复位杆穿入推杆固定板、支撑板→再插入动模板内→盖上推板，用螺钉拧紧→用螺钉将动模座板、垫块、支撑板与动模板紧固。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页定模部分：浇口套插入定模板里→用螺钉将定位圈固定在定模座板上→用螺钉将定模座板与定模板紧固。2.两板式模具结构特点注塑模的基本结构都是由定模和动模两大部分组成的。定模部分安装在注塑机的固定板上，动模部分安装在注塑机的移动板上。注塑成型时，定模部分和随液压驱动的动模部分经导柱导向而闭合，塑料熔体从注塑机喷嘴经模具浇注系统进入型腔；注塑成型冷却后开模，即定模和动模分开，一般情况下塑件留在动模上，模具顶出机构将塑件推出模外。图2-1为一典型两板式注塑模。根据模具上各部件的作用不同，一般注塑模可由以下几个部分组成：1．成型零部件成型零部件是指定、动模部分中组成型腔的零件。通常由凸模（或型芯）、凹模、镶件等组成，合模时构成型腔，用于填充塑料熔体，它决定塑件的形状和尺寸，如图2-1所示的模具中，动模板1和凸模7成型塑件的内部形状，定模板2成型塑件的外部形状。2．浇注系统浇注系统是熔融塑料从注塑机喷嘴进入模具型腔所流经的通道，它由主流道、分流道、浇口和冷料穴组成。图2-1注塑模典型结构示意图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页3．导向机构导向机构分为动模与定模之间的导向机构和顶出机构的导向机构两类。前者是保证动模和定模在合模时准确对合，以保证塑件形状和尺寸的精确度，如图2-1中导柱8、导套9；后者是避免顶出过程中推出板歪斜而设置的，如图2-1中推板导柱16、推板导套17。4．脱模机构用于开模时将塑件从模具中脱出的装置，又称顶出机构。其结构形式很多，常见的有顶杆脱模机构、推板脱模机构和推管脱模机构等。图2-1中推杆13、推杆固定板14、拉料杆15、推杆18和复位杆19组成顶杆脱模机构。5．侧向分型与抽芯机构当塑件上的侧向有凹凸形状的孔或凸台时，就需要有侧向的凸模或型芯来成型。在开模推出塑件之前，必须先将侧向凸模或侧向型芯从塑件上脱出或抽出，塑件才能顺利脱模。使侧向凸模或侧向型芯移动的机构称为侧向抽芯机构。右图2-2为一斜导柱驱动型芯滑块侧向抽芯的注塑模，侧向抽芯机构是8斜导柱10、侧型芯滑决11、锁紧块9和侧型芯滑块的定位装置（挡块5、滑块拉杆8、弹簧7）等组成。当然，模具结构还包含加热与冷却系统、排气系统、模架和其他零部件。因此，...
