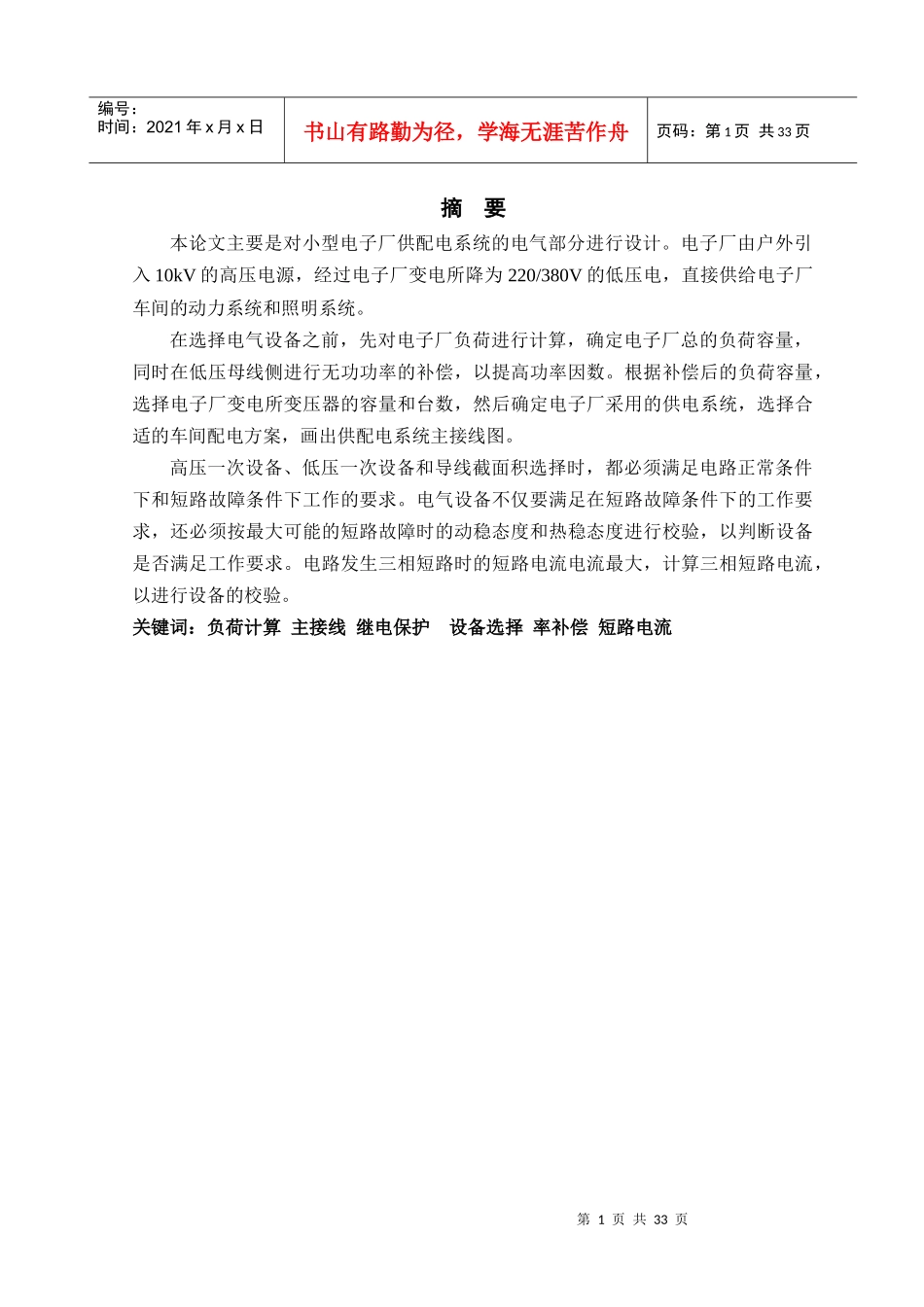

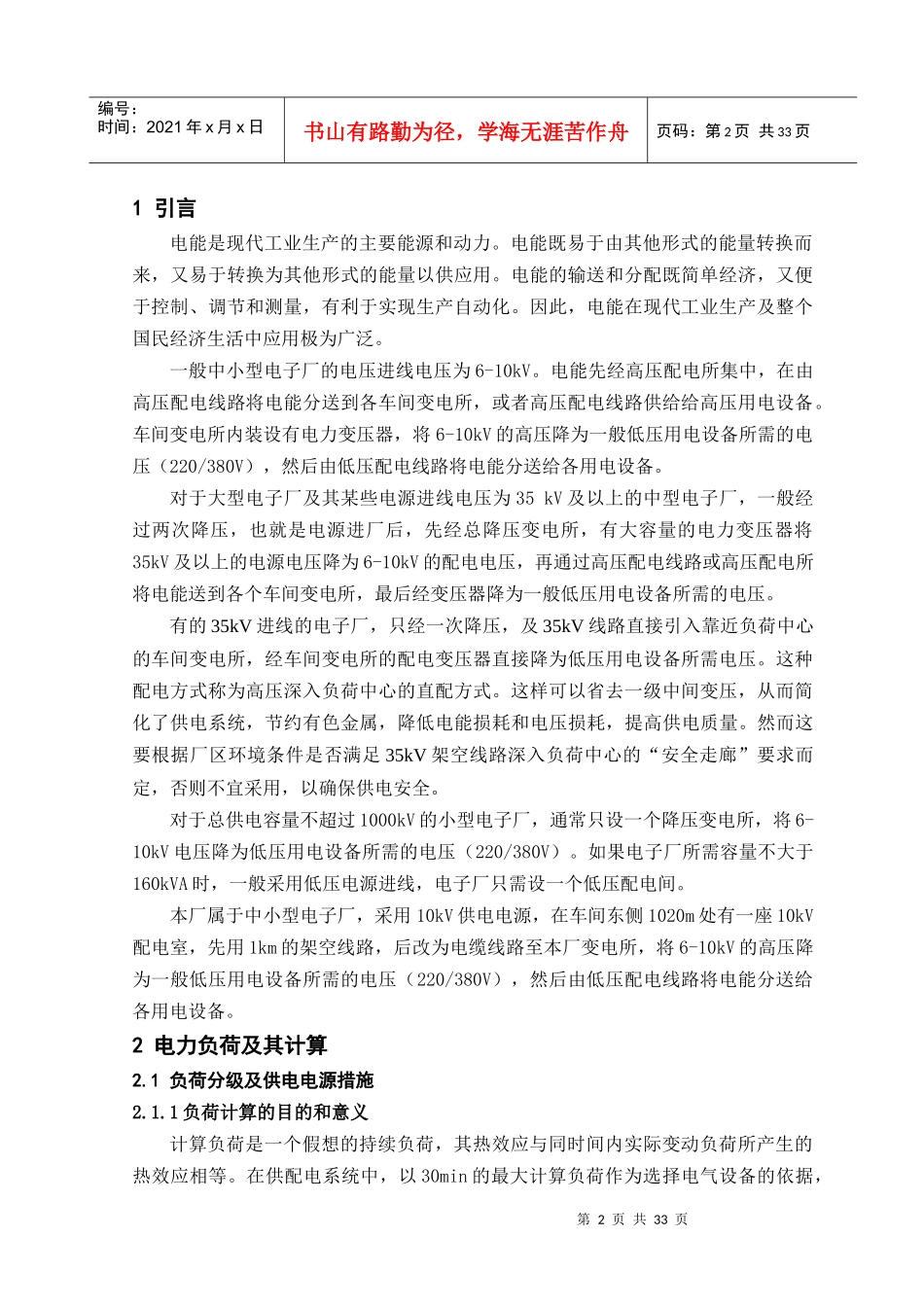

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页摘要本论文主要是对小型电子厂供配电系统的电气部分进行设计。电子厂由户外引入10kV的高压电源，经过电子厂变电所降为220/380V的低压电，直接供给电子厂车间的动力系统和照明系统。在选择电气设备之前，先对电子厂负荷进行计算，确定电子厂总的负荷容量，同时在低压母线侧进行无功功率的补偿，以提高功率因数。根据补偿后的负荷容量，选择电子厂变电所变压器的容量和台数，然后确定电子厂采用的供电系统，选择合适的车间配电方案，画出供配电系统主接线图。高压一次设备、低压一次设备和导线截面积选择时，都必须满足电路正常条件下和短路故障条件下工作的要求。电气设备不仅要满足在短路故障条件下的工作要求，还必须按最大可能的短路故障时的动稳态度和热稳态度进行校验，以判断设备是否满足工作要求。电路发生三相短路时的短路电流电流最大，计算三相短路电流，以进行设备的校验。关键词：负荷计算主接线继电保护设备选择率补偿短路电流第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页1引言电能是现代工业生产的主要能源和动力。电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量以供应用。电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。一般中小型电子厂的电压进线电压为6-10kV。电能先经高压配电所集中，在由高压配电线路将电能分送到各车间变电所，或者高压配电线路供给给高压用电设备。车间变电所内装设有电力变压器，将6-10kV的高压降为一般低压用电设备所需的电压（220/380V），然后由低压配电线路将电能分送给各用电设备。对于大型电子厂及其某些电源进线电压为35kV及以上的中型电子厂，一般经过两次降压，也就是电源进厂后，先经总降压变电所，有大容量的电力变压器将35kV及以上的电源电压降为6-10kV的配电电压，再通过高压配电线路或高压配电所将电能送到各个车间变电所，最后经变压器降为一般低压用电设备所需的电压。有的35kV进线的电子厂，只经一次降压，及35kV线路直接引入靠近负荷中心的车间变电所，经车间变电所的配电变压器直接降为低压用电设备所需电压。这种配电方式称为高压深入负荷中心的直配方式。这样可以省去一级中间变压，从而简化了供电系统，节约有色金属，降低电能损耗和电压损耗，提高供电质量。然而这要根据厂区环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用，以确保供电安全。对于总供电容量不超过1000kV的小型电子厂，通常只设一个降压变电所，将6-10kV电压降为低压用电设备所需的电压（220/380V）。如果电子厂所需容量不大于160kVA时，一般采用低压电源进线，电子厂只需设一个低压配电间。本厂属于中小型电子厂，采用10kV供电电源，在车间东侧1020m处有一座10kV配电室，先用1km的架空线路，后改为电缆线路至本厂变电所，将6-10kV的高压降为一般低压用电设备所需的电压（220/380V），然后由低压配电线路将电能分送给各用电设备。2电力负荷及其计算2.1负荷分级及供电电源措施2.1.1负荷计算的目的和意义计算负荷是一个假想的持续负荷，其热效应与同时间内实际变动负荷所产生的热效应相等。在供配电系统中，以30min的最大计算负荷作为选择电气设备的依据，第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页并认为只要电气设备能承受该负荷的长期作用，即可在正常情况下长期运行。一般将这个最大计算负荷简称计算负荷Pc。负荷计算的目的是：①计算变配电所内变压器的负荷电流及视在功率，作为选择变压器容量的依据。②计算流过各主要电气设备(断路器、隔离开关、母线、熔断器等)的负荷电流，作为选择这些设备的依据。③计算流过各条线路(电源进线、高低压配电线路等)的负荷电流，作为选择这些线路电缆或导线截面的依据。④计算尖峰负荷，用于保护电器的整定计算和校验电动机的启动条件。⑤为电气设计提供技术依据...
