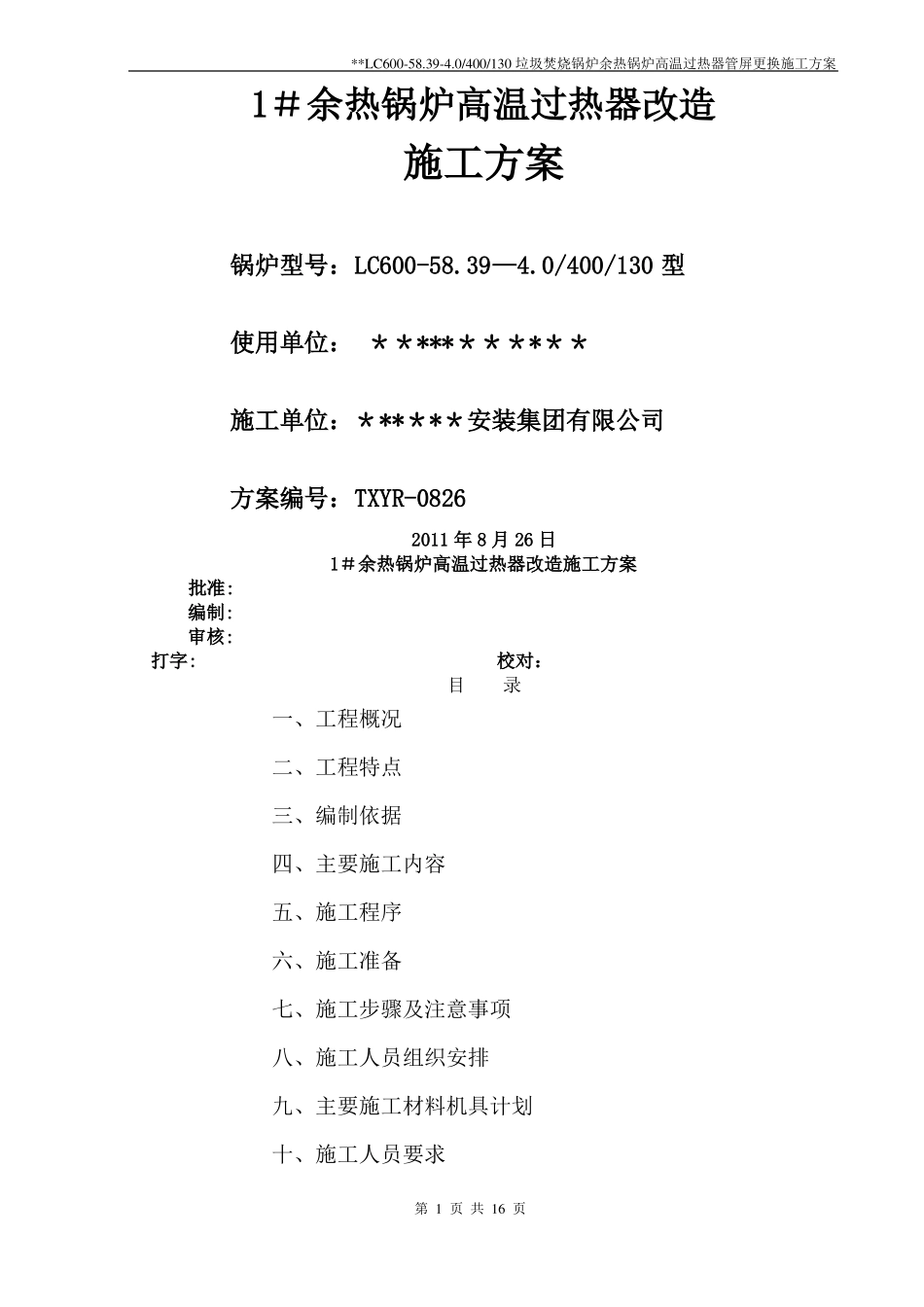

**LC600-58.39-4.0/400/130垃圾焚烧锅炉余热锅炉高温过热器管屏更换施工方案1＃余热锅炉高温过热器改造施工方案锅炉型号：LC600-58.39—4.0/400/130型使用单位：＊＊***＊＊＊*＊＊施工单位：＊**＊*＊安装集团有限公司方案编号：TXYR-08262011年8月26日1＃余热锅炉高温过热器改造施工方案批准:编制:审核:打字:校对：目录一、工程概况二、工程特点三、编制依据四、主要施工内容五、施工程序六、施工准备七、施工步骤及注意事项八、施工人员组织安排九、主要施工材料机具计划十、施工人员要求第1页共16页**LC600-58.39-4.0/400/130垃圾焚烧锅炉余热锅炉高温过热器管屏更换施工方案十一、施工主要材料要求十二、施工场地要求十三、受热面管子质量要求十四、施工质量技术要求十五、安全保障技术措施十六、质量合格标准一．工程概况1。1总则1。1.1为了确保锅炉工程修理的质量及锅炉安全运行条件特制订本本锅炉修理施工方案。1.1.2本锅炉修理施工方案用于同兴C600-58.39-4。0/400/130型垃圾焚烧锅炉高温过热器管更换。1.1。3由于锅炉使用长达6年，高温过热器等相关元件磨损腐蚀严重，已经影响正常生产运行，业主要求对1＃焚烧炉余热锅炉高温过热器全部更换。更换前必须编制好施工方案,并报当地锅炉安全监察部门同意后方可施工。1.2锅炉修理工程简介1。2。1工程名称：**＊＊*＊*＊*＊余热锅炉高温过热器管屏更换工程1.2.2工程地点：**＊*＊******1。2。3锅炉设计参数垃圾处理量：600吨/日额定蒸发量：58.39t/h第2页共16页**LC600-58.39-4.0/400/130垃圾焚烧锅炉余热锅炉高温过热器管屏更换施工方案额定蒸汽出口压力:4。0MPa额定蒸汽出口温度：400℃锅炉设计压力：4.9MPa锅炉设计给水温度：130℃设计燃料:生活垃圾、天然气（辅助燃料)1.2。4锅炉维修规模：更换高温过热器管1。2。5质量要求：达到国家有关施工质量验收规范要求：合格。二、工程特点该工程施工场地狭小,上下交叉作业多，质量关键点多，焊接技术要求高,吊装难度大;为保证施工的顺利进行及圆满完成，必须结合人力、机具、设备及场地等具体情况，对施工中可能遇到的各种困难和问题，进行全面、周密、仔细的考虑，作出科学合理地安排，采取切实有效的措施,制定出一个完整的、行之有效的施工程序，是保证锅炉修理安全、质量的重要措施。三、编制依据3.1《蒸汽锅炉安全技术监察规程》劳部发［1996]276号3.2《电力建设施工及验收技术规范》管道篇DL/T5031—963.3《火力发电厂焊接技术规程》焊接篇DL/T869-20043。4《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB/T985-883。5《火力发电厂焊接技术规程》DL/T869—20043。6《碳钢焊条》GB/T5117-19953.7《施工现场临时用电安全技术规范》JGJ46-2005第3页共16页**LC600-58.39-4.0/400/130垃圾焚烧锅炉余热锅炉高温过热器管屏更换施工方案四、主要施工内容4.1部分平台、梯子、栏杆的拆除及恢复（1＃炉23米层）4.2相关吹灰器的拆除及恢复（1＃炉8#、10#、12#吹灰器)4.3部分锅炉本体保温材料的拆除及恢复(2个高温过热器集箱保温及高温过热器管屏吊装孔处水冷壁保温）4。4拆除易损坏的仪表元件、仪表管及恢复（安装在需要拆除的水冷壁上的仪表及仪表管）4。6拆除及恢复高温过热器管59屏，共计31093公斤，高温过热器管屏管子规格：Φ51×5。5mm，材质：15CrMoG。焊口数量:177个4.7拆除及恢复高温过热器管防磨瓦,材质：1Cr6Si2Mo（小弯610mm共计177片，直段1300mm共计177片，大弯1900mm共计59片，）4。8部分锅炉膜式水冷壁的拆除及恢复,材质：20G(执行规范编号GB5310),焊口数量：58个4.9锅炉本体水压试验五、施工程序5.1拆除施工程序：相关吹灰器的拆除→部分平台栏杆拆除→保温层材料拆除→膜式水冷壁管拆除→高温过热器及挂钩（拉钩）拆除.5。2安装施工程序:高温过热器管（屏）进场清点检查(通球试验及光谱分析）→高温过热器管（屏）通球→高温过热器管(屏)安装、探伤→挂钩（拉钩)焊接→膜式水冷壁管安装、探伤→锅炉密封焊接→刚性梁恢复→水压试验→保温材料及外层防护→部分平台、栏杆恢复.六、施工准备第4页共16页**LC600-58.39-4.0/400/130垃圾焚烧锅炉余热锅炉高温过...
