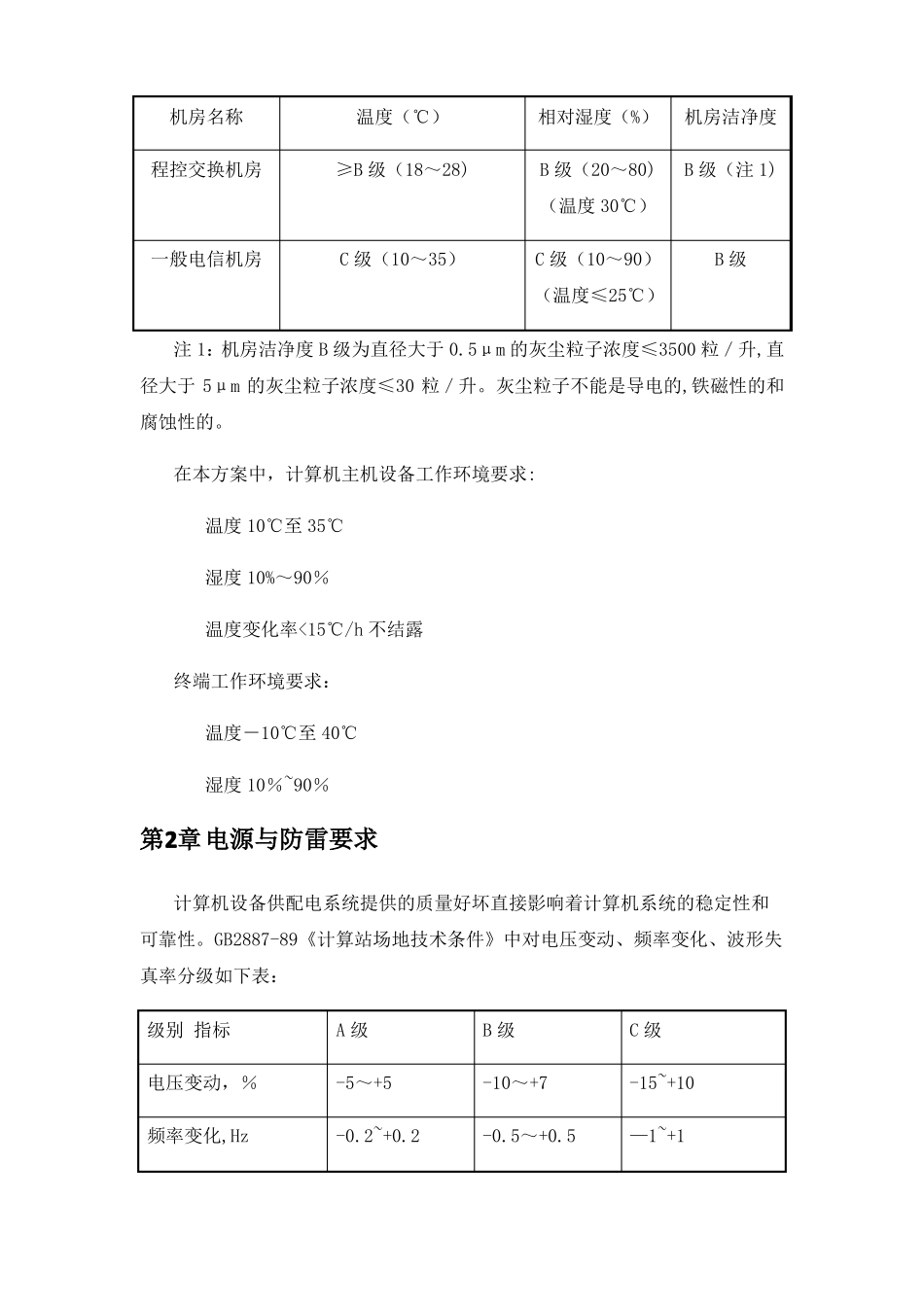

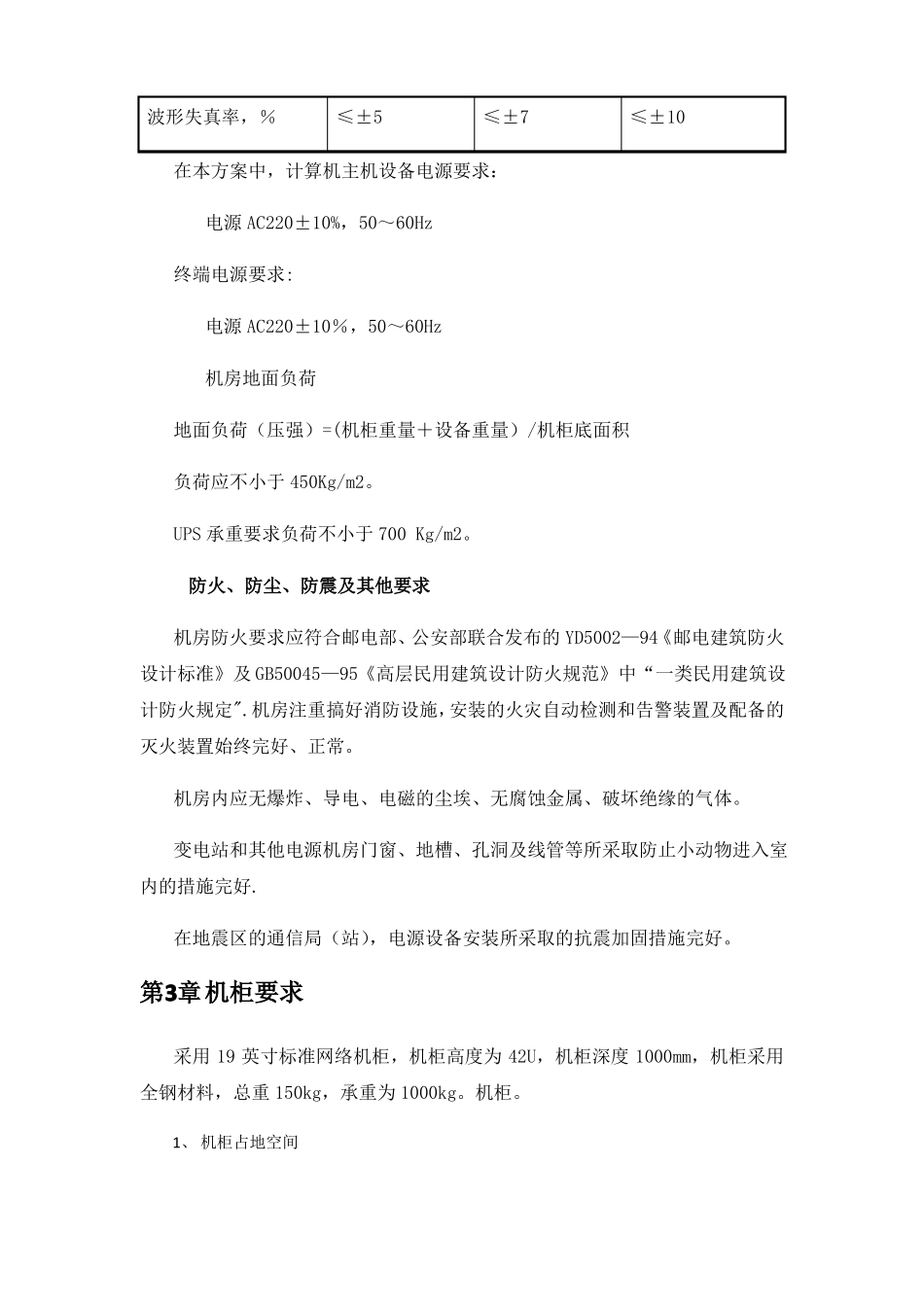

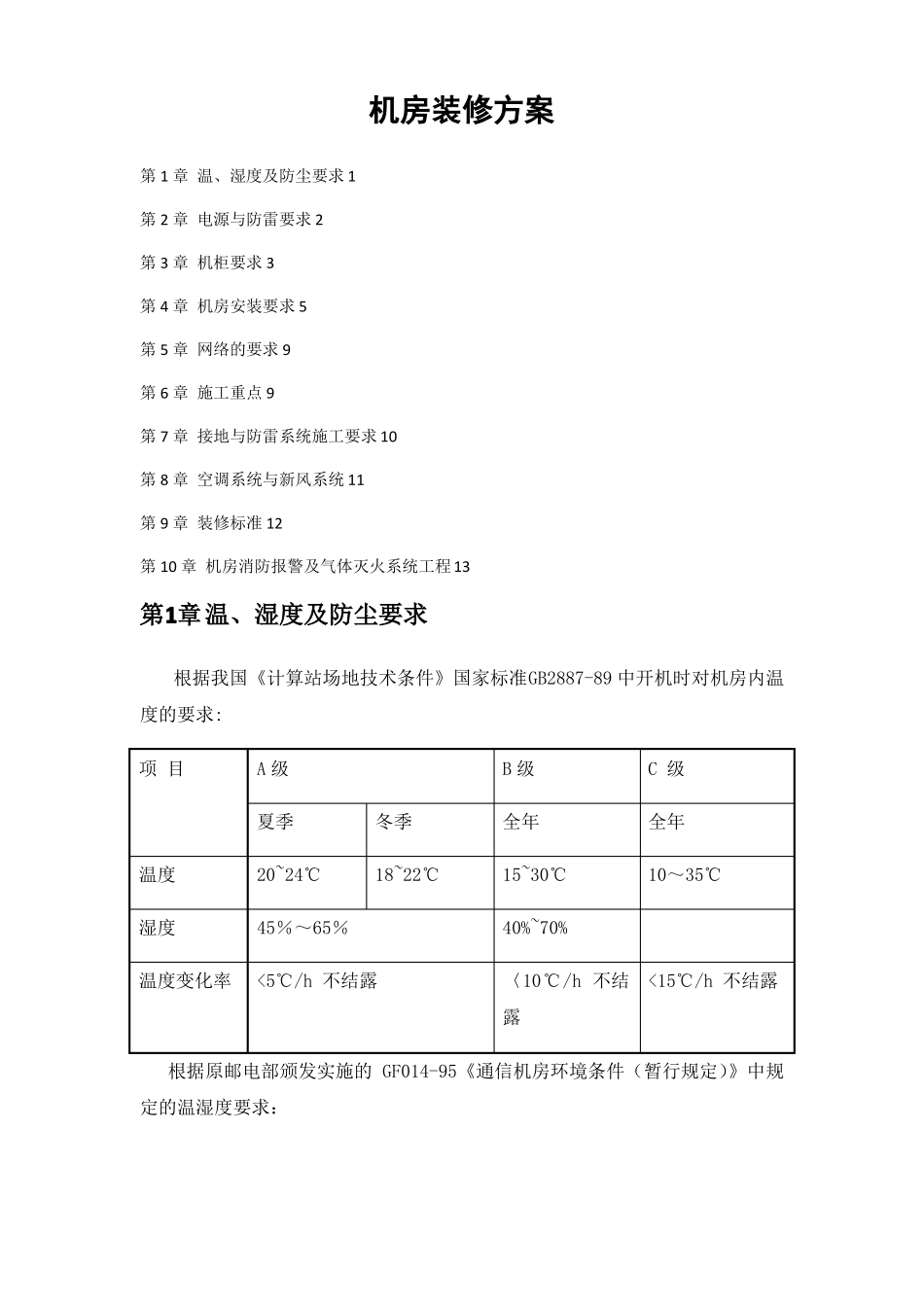

机房装修方案第1章温、湿度及防尘要求1第2章电源与防雷要求2第3章机柜要求3第4章机房安装要求5第5章网络的要求9第6章施工重点9第7章接地与防雷系统施工要求10第8章空调系统与新风系统11第9章装修标准12第10章机房消防报警及气体灭火系统工程13第1章温、湿度及防尘要求根据我国《计算站场地技术条件》国家标准GB2887-89中开机时对机房内温度的要求:项目A级夏季温度湿度20~24℃45％～65％冬季18~22℃B级全年15~30℃40%~70%C级全年10～35℃温度变化率<5℃/h不结露〈10℃/h不结<15℃/h不结露露根据原邮电部颁发实施的GF014-95《通信机房环境条件（暂行规定）》中规定的温湿度要求：机房名称程控交换机房温度（℃）≥B级（18～28)相对湿度（%）机房洁净度B级（20～80)（温度30℃）B级（注1)一般电信机房C级（10～35）C级（10～90）（温度≤25℃）B级注1：机房洁净度B级为直径大于0.5μm的灰尘粒子浓度≤3500粒／升,直径大于5μm的灰尘粒子浓度≤30粒／升。灰尘粒子不能是导电的,铁磁性的和腐蚀性的。在本方案中，计算机主机设备工作环境要求:温度10℃至35℃湿度10%～90％温度变化率<15℃/h不结露终端工作环境要求：温度－10℃至40℃湿度10％~90％第2章电源与防雷要求计算机设备供配电系统提供的质量好坏直接影响着计算机系统的稳定性和可靠性。GB2887-89《计算站场地技术条件》中对电压变动、频率变化、波形失真率分级如下表：级别指标电压变动，％频率变化,HzA级-5～+5-0.2~+0.2B级-10～+7-0.5～+0.5C级-15~+10—1~+1波形失真率，％≤±5≤±7≤±10在本方案中，计算机主机设备电源要求：电源AC220±10%，50～60Hz终端电源要求:电源AC220±10％，50～60Hz机房地面负荷地面负荷（压强）=(机柜重量＋设备重量）/机柜底面积负荷应不小于450Kg/m2。UPS承重要求负荷不小于700Kg/m2。防火、防尘、防震及其他要求机房防火要求应符合邮电部、公安部联合发布的YD5002—94《邮电建筑防火设计标准》及GB50045—95《高层民用建筑设计防火规范》中“一类民用建筑设计防火规定".机房注重搞好消防设施，安装的火灾自动检测和告警装置及配备的灭火装置始终完好、正常。机房内应无爆炸、导电、电磁的尘埃、无腐蚀金属、破坏绝缘的气体。变电站和其他电源机房门窗、地槽、孔洞及线管等所采取防止小动物进入室内的措施完好.在地震区的通信局（站），电源设备安装所采取的抗震加固措施完好。第3章机柜要求采用19英寸标准网络机柜，机柜高度为42U，机柜深度1000mm，机柜采用全钢材料，总重150kg，承重为1000kg。机柜。1、机柜占地空间表5—04名称机柜2、机柜安装宽(mm)600深（mm）1000高（mm)20001)调整机柜螺丝，使各侧板间缝隙最小。2)机柜安装位置，依据机柜支脚位置确定四个配套固定体的安装位置。3)用膨胀螺栓（长度为12cm）固定。要求打空要有10CM的深度，把四个配套固定体紧固在地脚螺栓上。用螺丝把机柜的四个支脚与四个配套固定体连接.拧紧螺栓，调整机柜水平，使机柜固定和防震的作用.4)机柜上方有走线口，线缆可以全部采用上走线的方式。3、设备1)交换机设备固定在机柜上。2)服务器、阵列柜全部使用机柜导轨安装.导轨固定在机柜上,导轨设计便于服务器固定、安装维护和防震等作用.4、抗震和加固机柜抗震加固应符合信息产业部通信设备安装抗震加固要求,加固方式应符合施工图的设计要求.1)机柜顶部应与机柜的顶部上梁加固。抗震必须用抗震夹板或螺栓加固.2)机柜底部应与地面加固。加固所用的膨胀螺栓或螺栓固定在垫层下的地面上。螺栓的规格要求按《通信设备安装抗震设计规范YD5059—98》的要求。3)机柜应通过连固铁及旁侧撑铁与柱进行加固，其加固件应加固在柱上,加固螺栓的规格按《通信设备安装抗震设计规范YD5059-98》的要求.4)机柜之间撑铁的数量一般按照600mm宽的标准,在1－10处时设置一处，11－15个机柜的中间设置两处。5)机柜的安装应端正牢固，垂直偏差不应大于机柜高度的1‰。6)列内机柜应相互靠拢，机柜间隙不得大于3mm。7)机柜应采用膨胀螺栓对地加固，机柜顶应采用夹板与列槽道（列走道上梁加固.服务器和交换机都有L型角铁的设备抗震加固应符合信息产业部通信设备安装抗震加固要求,加固...
