CAD尺寸标注基础教程VIP免费

CAD尺寸标注基础教程_第1页
1/6
CAD尺寸标注基础教程_第2页
2/6
CAD尺寸标注基础教程_第3页
3/6

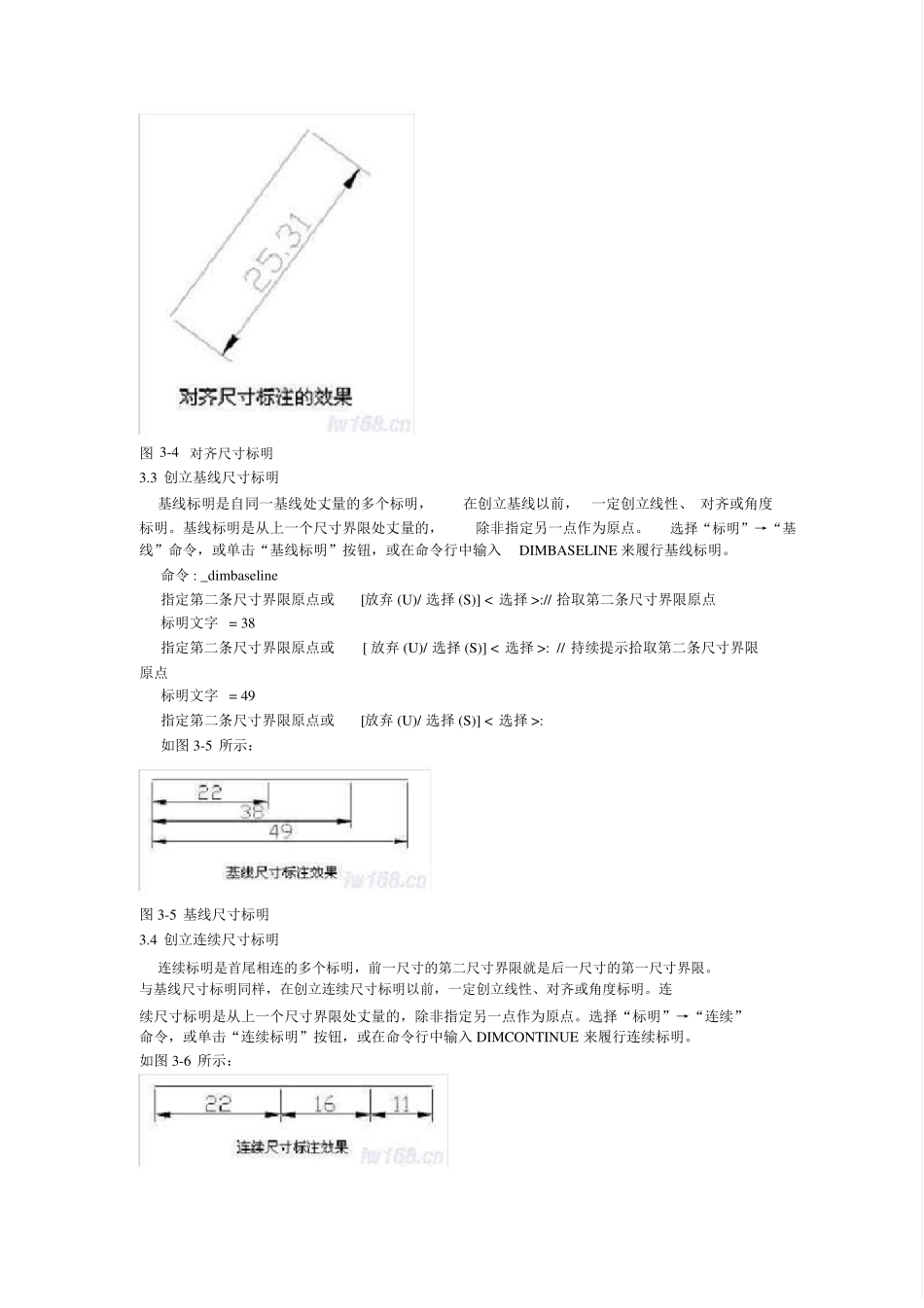

CAD尺寸标明基础教程一、画图基础:1.尺寸标明的构成标明显示了对象的丈量值、对象之间的距离、角度或特点距指定原点的距离。线、连续、角度或许弧长。标明拥有以下独到的元素:关于圆标明还有圆心标志和中心线。以下列图所示AutoCAD提供了3种基本的标明:长度、半径和角度。标明能够是水平、垂直、对齐、旋转、坐标、基标明文字、尺寸线、箭头和尺寸界限,图3-1尺寸标明的构成2.创立尺寸标明款式2.1创立新的尺寸标明款式用户经过使用AutoCAD进行尺寸标明时,能取决于目前尺寸款式的设定。使用目前尺寸款式进行标明,尺寸的外观及功标明文字、尺寸文尺寸标明款式控制的尺寸变量有尺寸线、真相关于尺寸线的地点、尺寸界限、箭头的外观及方式。选择“格式”→“标明款式”命令,或者单击“标明”工具栏上的“标明款式”按钮,弹出“标明款式管理器”对话框,用户能够在该对话框中创立新的尺寸标明款式和管理已有的尺寸标明款式。以下列图所示:图3-2标明款式管理器单击“标明款式管理器”对话框中的“新建”按钮,弹出“创立新标明款式”对话框。单击“持续”按钮将封闭“创立新标明款式”对话框,并弹出“新建标明款式”对话框,用户能够在该对话框的各选项卡中设置相应的参数,设置达成后单击“确立”按钮,返回“标明款式管理器”对话框,在“款式”列表框中能够看到新建的标明款式。2.2改正并应用尺寸标明款式在“标明款式管理器”对话框的“款式”列表框中选择需要改正的标明款式,而后单击“改正”按钮,弹出“改正标明款式”对话框,能够在该对话框中对该款式的参数进行改正。在用户设置好标明款式后,在“款式”工具栏中选择“标明款式”下拉列表框中的相应标明款式,则可将该标明款式置为目前款式。关于已经使用某种标明款式的标明,用户选择该标明,在“款式”工具栏的“款式”下拉列表框中能够选择目标标明款式,将款式应用于所选标明。自然,用户也能够选择快捷菜单中的“特征”命令,弹出“特征”选项板,在“其余”卷展栏中的“标明款式”下拉列表框中设置标明款式。3.创立长度形尺寸标明3.1创立线性尺寸标明线性标明,能够标明水平尺寸、垂直尺寸和旋转尺寸。选择“标明”→“线性”命令,或单击“线性标明”按钮,或在命令行中输入DIMLINEAR来标明水平尺寸、垂直尺寸和旋转尺寸。命令:_dimlinear指定第一条尺寸界限原点或指定第二条尺寸界限原点:<选择对象>://拾取第一条尺寸界限的原点//拾取第二条尺寸界限的原点指定尺寸线地点或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]://一般挪动光标指定尺寸线地点标明文字=5000所示:如图3-3图3-3线性尺寸标明3.2创立对齐尺寸标明对齐尺寸标明,能够创立与指定地点或对象平行的标明。寸界限原点连成的直线。在对齐标明中,尺寸线平行于尺选择“标明”→“对齐”命令或,单击“对齐标明”按钮,或在命令行中输入DIMALIGNED来达成对齐标明。命令:_dimaligned指定第一条尺寸界限原点或<选择对象>:指定第二条尺寸界限原点:指定尺寸线地点或[多行文字(M)/文字(T)/角度(A)]:标明文字如图3-4所示:图3-4对齐尺寸标明3.3创立基线尺寸标明基线标明是自同一基线处丈量的多个标明,标明。基线标明是从上一个尺寸界限处丈量的,命令:_dimbaseline指定第二条尺寸界限原点或标明文字=38指定第二条尺寸界限原点或原点标明文字=49指定第二条尺寸界限原点或如图3-5所示:[放弃(U)/选择(S)]<选择>:[放弃(U)/选择(S)]<选择>://持续提示拾取第二条尺寸界限[放弃(U)/选择(S)]<选择>://拾取第二条尺寸界限原点在创立基线以前,一定创立线性、对齐或角度除非指定另一点作为原点。选择“标明”→“基线”命令,或单击“基线标明”按钮,或在命令行中输入DIMBASELINE来履行基线标明。图3-5基线尺寸标明3.4创立连续尺寸标明连续标明是首尾相连的多个标明,前一尺寸的第二尺寸界限就是后一尺寸的第一尺寸界限。与基线尺寸标明同样,在创立连续尺寸标明以前,一定创立线性、对齐或角度标明。连续尺寸标明是从上一个尺寸界限处丈量的,除非指定另一点作为原点。选择“标明”→“连续”命令,或单击“连续标明”按钮,或在命令行中输入DIMC...
