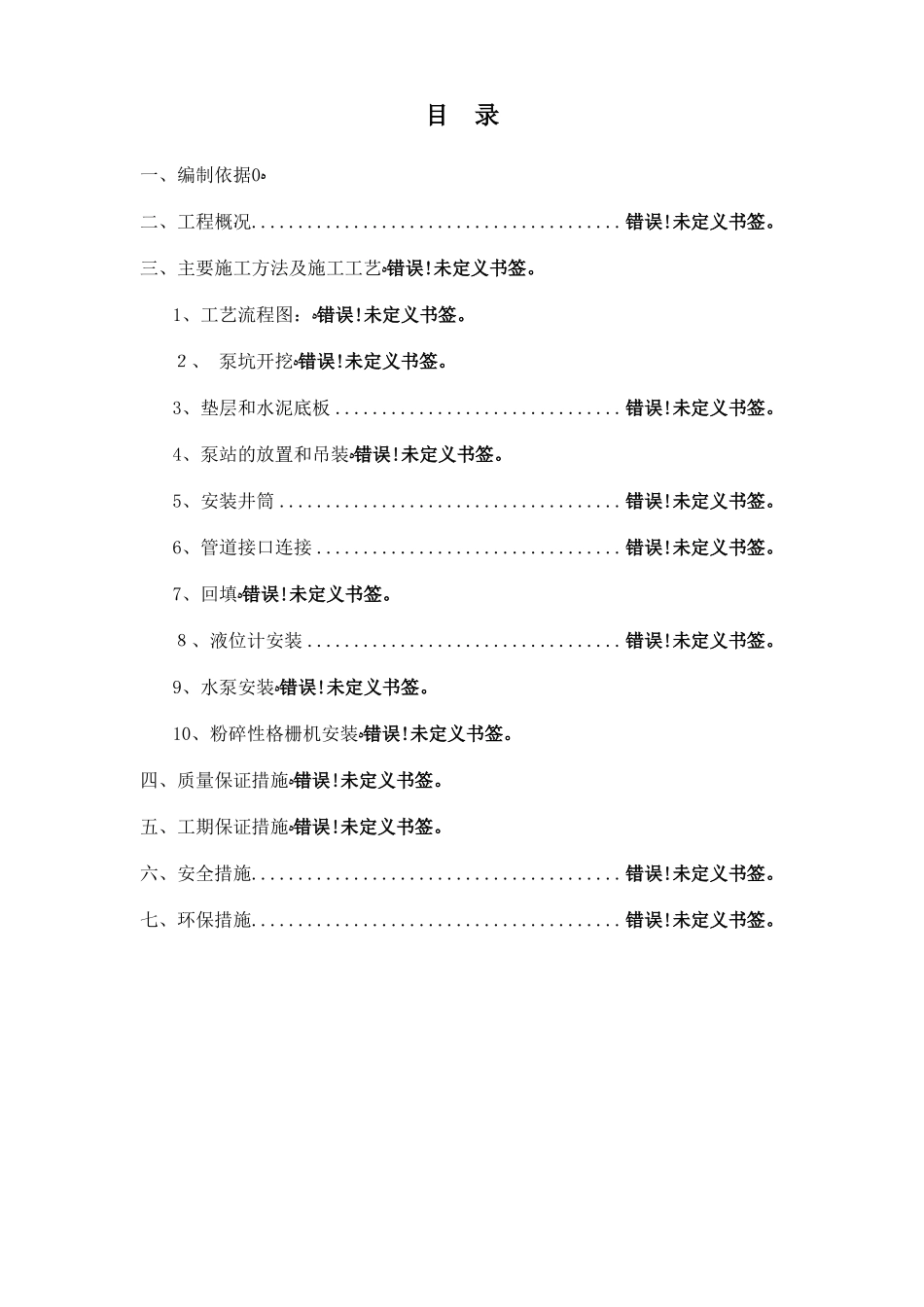

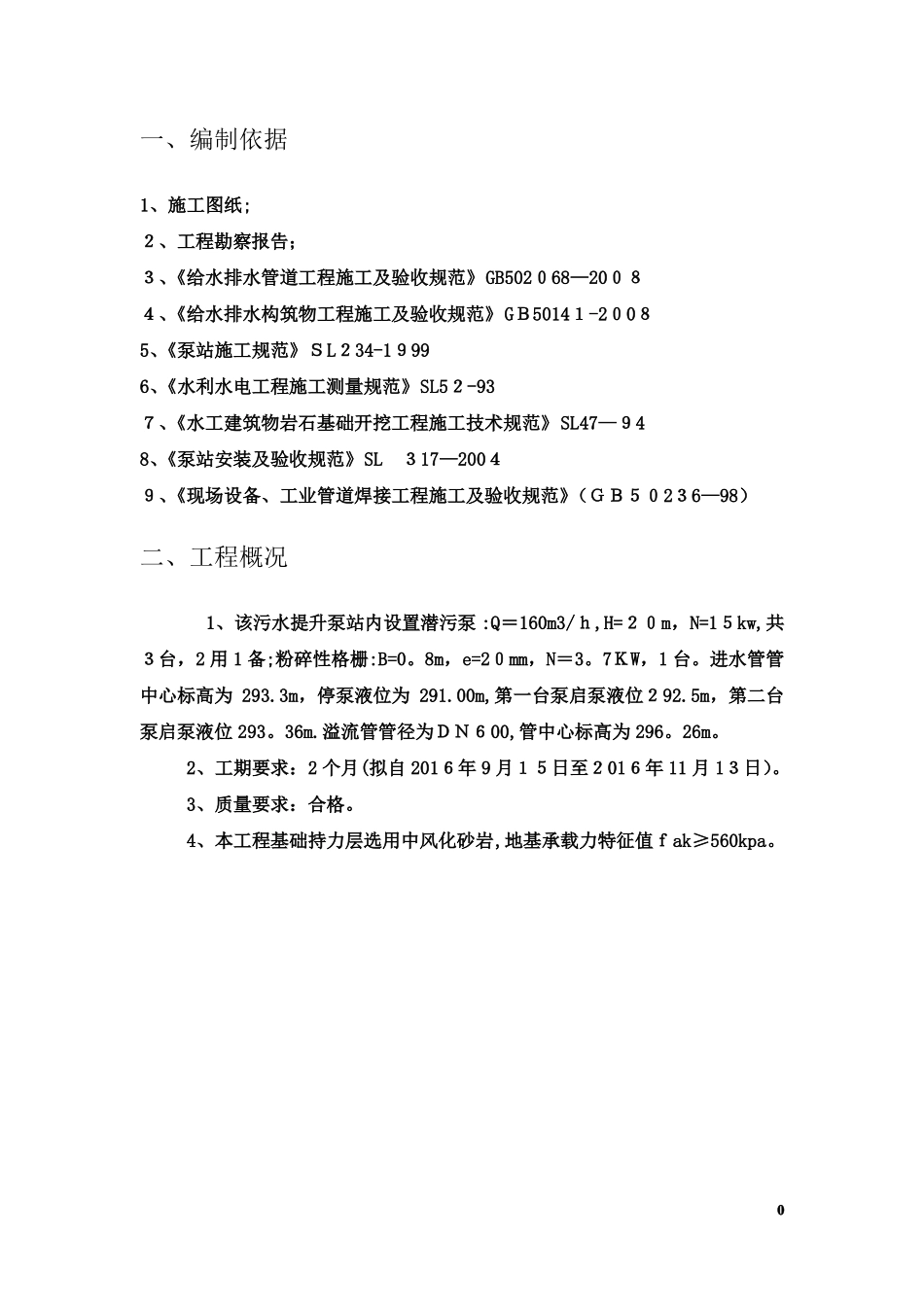

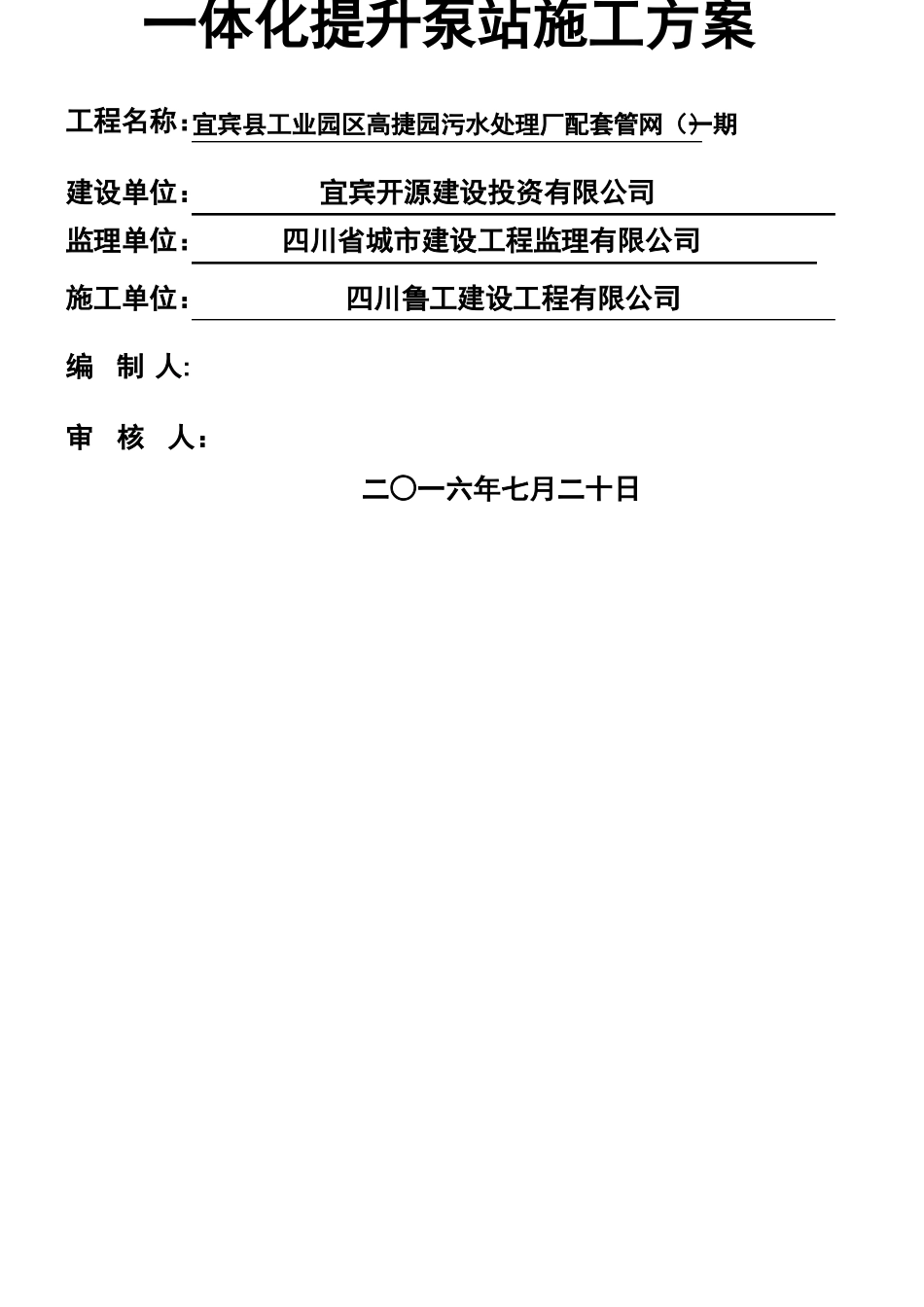

一体化提升泵站施工方案工程名称:宜宾县工业园区高捷园污水处理厂配套管网(一期)建设单位:宜宾开源建设投资有限公司监理单位:四川省城市建设工程监理有限公司施工单位:四川鲁工建设工程有限公司编制人:审核人:二○一六年七月二十日目录一、编制依据0ﻩ二、工程概况........................................错误!未定义书签。三、主要施工方法及施工工艺ﻩ错误!未定义书签。1、工艺流程图:ﻩ错误!未定义书签。2、泵坑开挖ﻩ错误!未定义书签。3、垫层和水泥底板...............................错误!未定义书签。4、泵站的放置和吊装ﻩ错误!未定义书签。5、安装井筒.....................................错误!未定义书签。6、管道接口连接.................................错误!未定义书签。7、回填ﻩ错误!未定义书签。8、液位计安装..................................错误!未定义书签。9、水泵安装ﻩ错误!未定义书签。10、粉碎性格栅机安装ﻩ错误!未定义书签。四、质量保证措施ﻩ错误!未定义书签。五、工期保证措施ﻩ错误!未定义书签。六、安全措施........................................错误!未定义书签。七、环保措施........................................错误!未定义书签。一、编制依据1、施工图纸;2、工程勘察报告;3、《给水排水管道工程施工及验收规范》GB502068—20084、《给水排水构筑物工程施工及验收规范》GB50141-20085、《泵站施工规范》SL234-19996、《水利水电工程施工测量规范》SL52-937、《水工建筑物岩石基础开挖工程施工技术规范》SL47—948、《泵站安装及验收规范》SL317—20049、《现场设备、工业管道焊接工程施工及验收规范》(GB50236—98)二、工程概况1、该污水提升泵站内设置潜污泵:Q=160m3/h,H=20m,N=15kw,共3台,2用1备;粉碎性格栅:B=0。8m,e=20mm,N=3。7KW,1台。进水管管中心标高为293.3m,停泵液位为291.00m,第一台泵启泵液位292.5m,第二台泵启泵液位293。36m.溢流管管径为DN600,管中心标高为296。26m。2、工期要求:2个月(拟自2016年9月15日至2016年11月13日)。3、质量要求:合格。4、本工程基础持力层选用中风化砂岩,地基承载力特征值fak≥560kpa。0三、主要施工方法及施工工艺1、工艺流程图:泵坑开挖水泥地板安装安装井筒344048664虤管道接口连接回填2、泵坑开挖泵井挖掘方式(要考虑斜坡的稳定性,可能的排水方式等)应适于当前的土壤环境。坑底边缘可做一个小型集水井,随时排水,保证坑底平面无积水.必须按设计图纸开挖,并制定开挖方案,在开挖时要密切关注基坑的安全。泵坑底部必须是干爽的,不允许有水,如有,必须采取适当的降水措施。采取合适的基坑维护方式,避免泵坑坍塌。坑底要挖平,如果有需要,铺上一层无石卵石层,用夯实机压实,压实程度达到90%的压实试验结果。泵坑开挖结束后,确认泵站进出水管连接管以及电缆等现场条件具备,才能进行泵站安装。(1)按图纸设计的平面位置、标高及几何尺寸进行施工放样。(2)将基坑控制桩延长于基坑外2米处加以固定。(3)基坑开挖应保持良好的排水,基坑外设置集水井,以利于基底排水。(4)用挖机开挖至中砂层,将上层填土挖除,然后用毛砂回填至基底高程。(5)基坑开挖后应检验基底承载力(基底承载力要求大于150kpa),若承载1力达不到要求,应按监理工程师的指示处理。(6)基坑开挖过程中,若发现围护结构有渗漏必须及时封堵.3、垫层和水泥底板井底准备铺平井底,灌沙并夯实.如果有需要,铺上一层无石卵石层,用夯实机压实,压实程度达到90%的压实实验结果,如果是敏感性地基,在执行压实操作时,必须特别小心。检查并确认表面平坦、均匀一致。(1)C15基础垫层Yw_w3448886B8蚸〉C模板加工及安装:模板采用外加工模板。模板的厚度、长度、横竖肋根据护栏尺寸、长度和摸板周转次数确定.根据设计图纸和测量放线位置支设模板。相邻的模板用螺栓联接,模板搭接处夹海绵双面胶条密封。模板与混凝土接触面必须打磨光洁呈亮色,然后均匀涂刷脱模剂。模板尺寸要先经过质检员进行自检,然后向监理进行报验,报验合格后方可进行下道工...
