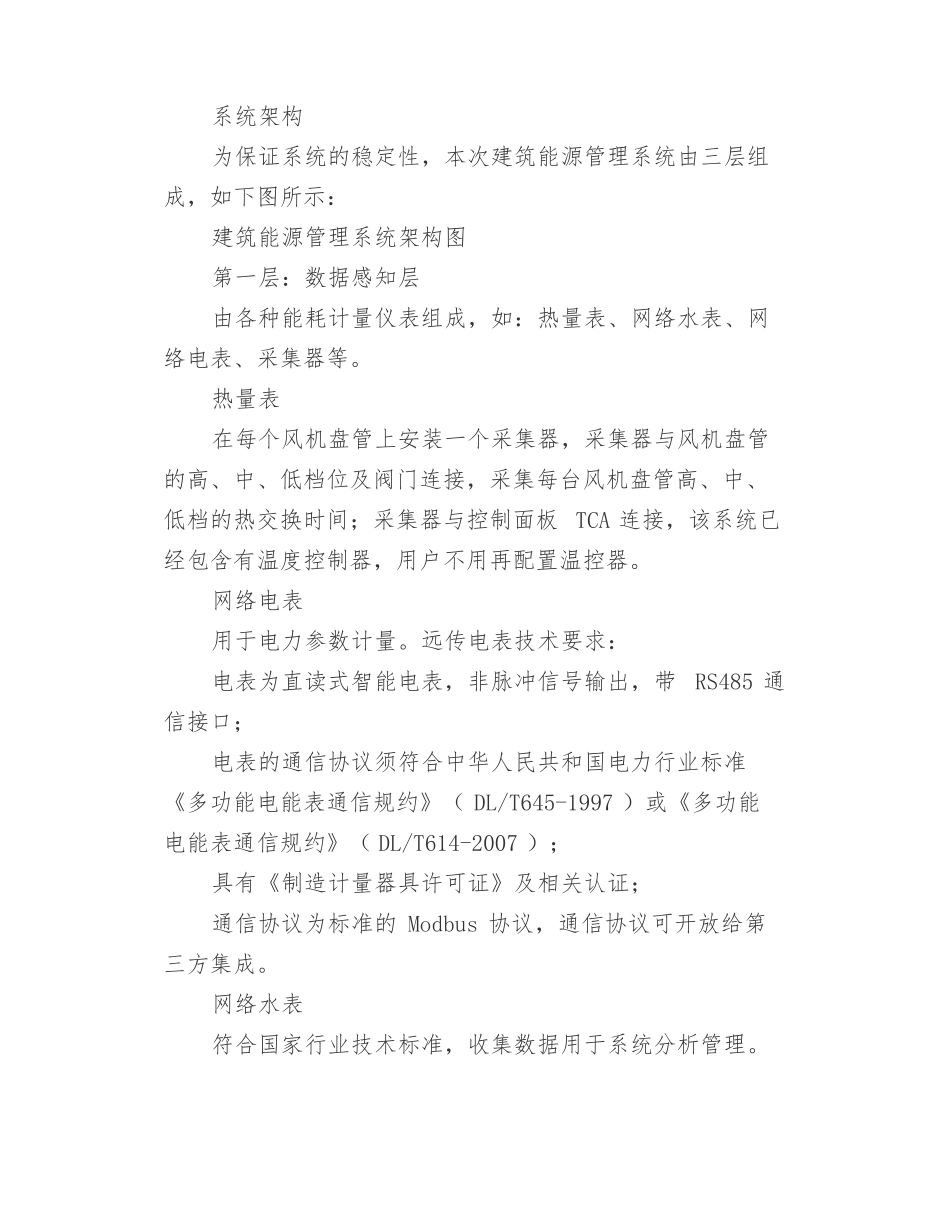

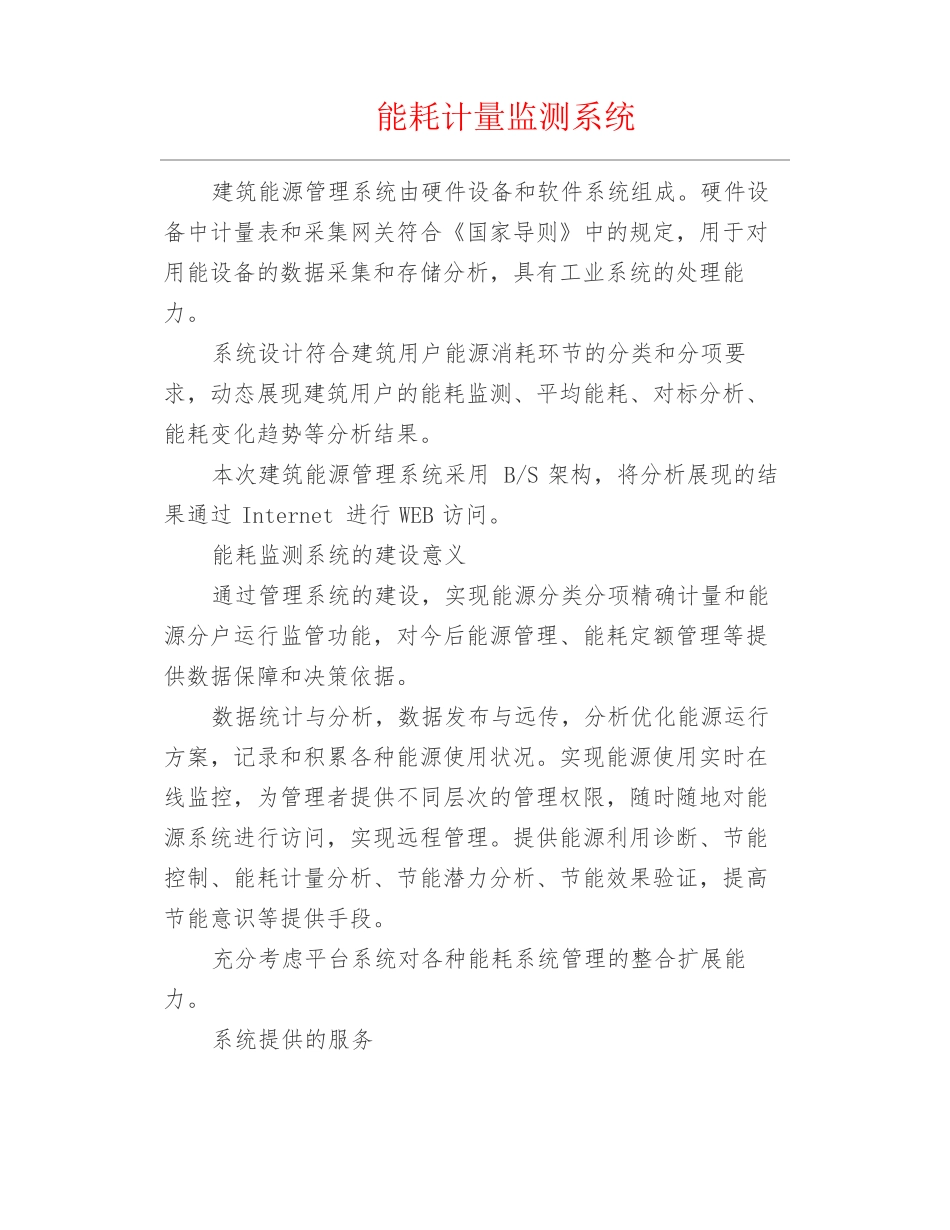

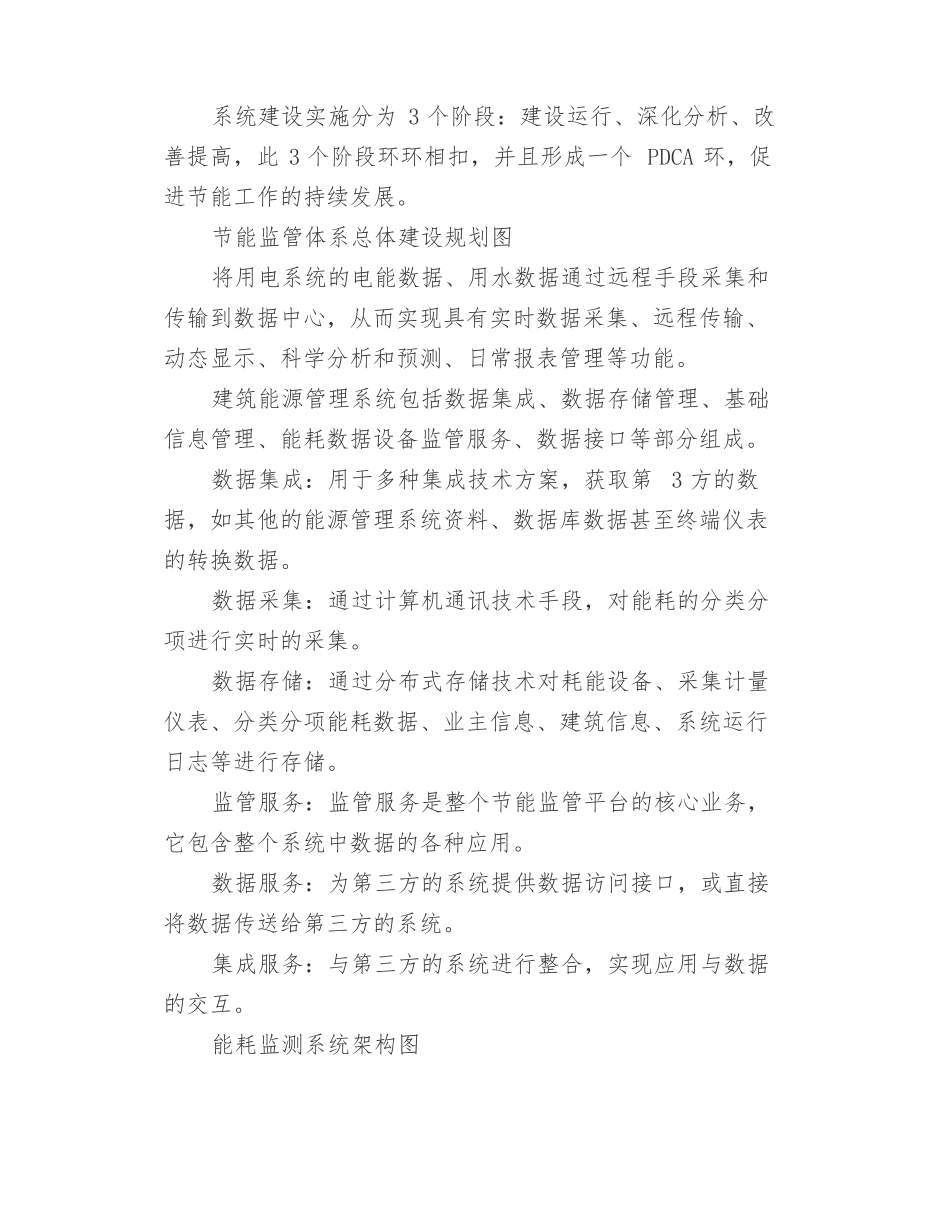

能耗计量监测系统建筑能源管理系统由硬件设备和软件系统组成。硬件设备中计量表和采集网关符合《国家导则》中的规定，用于对用能设备的数据采集和存储分析，具有工业系统的处理能力。系统设计符合建筑用户能源消耗环节的分类和分项要求，动态展现建筑用户的能耗监测、平均能耗、对标分析、能耗变化趋势等分析结果。本次建筑能源管理系统采用B/S架构，将分析展现的结果通过Internet进行WEB访问。能耗监测系统的建设意义通过管理系统的建设，实现能源分类分项精确计量和能源分户运行监管功能，对今后能源管理、能耗定额管理等提供数据保障和决策依据。数据统计与分析，数据发布与远传，分析优化能源运行方案，记录和积累各种能源使用状况。实现能源使用实时在线监控，为管理者提供不同层次的管理权限，随时随地对能源系统进行访问，实现远程管理。提供能源利用诊断、节能控制、能耗计量分析、节能潜力分析、节能效果验证，提高节能意识等提供手段。充分考虑平台系统对各种能耗系统管理的整合扩展能力。系统提供的服务系统建设实施分为3个阶段：建设运行、深化分析、改善提高，此3个阶段环环相扣，并且形成一个PDCA环，促进节能工作的持续发展。节能监管体系总体建设规划图将用电系统的电能数据、用水数据通过远程手段采集和传输到数据中心，从而实现具有实时数据采集、远程传输、动态显示、科学分析和预测、日常报表管理等功能。建筑能源管理系统包括数据集成、数据存储管理、基础信息管理、能耗数据设备监管服务、数据接口等部分组成。数据集成：用于多种集成技术方案，获取第3方的数据，如其他的能源管理系统资料、数据库数据甚至终端仪表的转换数据。数据采集：通过计算机通讯技术手段，对能耗的分类分项进行实时的采集。数据存储：通过分布式存储技术对耗能设备、采集计量仪表、分类分项能耗数据、业主信息、建筑信息、系统运行日志等进行存储。监管服务：监管服务是整个节能监管平台的核心业务，它包含整个系统中数据的各种应用。数据服务：为第三方的系统提供数据访问接口，或直接将数据传送给第三方的系统。集成服务：与第三方的系统进行整合，实现应用与数据的交互。能耗监测系统架构图系统架构为保证系统的稳定性，本次建筑能源管理系统由三层组成，如下图所示：建筑能源管理系统架构图第一层：数据感知层由各种能耗计量仪表组成，如：热量表、网络水表、网络电表、采集器等。热量表在每个风机盘管上安装一个采集器，采集器与风机盘管的高、中、低档位及阀门连接，采集每台风机盘管高、中、低档的热交换时间；采集器与控制面板TCA连接，该系统已经包含有温度控制器，用户不用再配置温控器。网络电表用于电力参数计量。远传电表技术要求：电表为直读式智能电表，非脉冲信号输出，带RS485通信接口；电表的通信协议须符合中华人民共和国电力行业标准《多功能电能表通信规约》（DL/T645-1997）或《多功能电能表通信规约》（DL/T614-2007）；具有《制造计量器具许可证》及相关认证；通信协议为标准的Modbus协议，通信协议可开放给第三方集成。网络水表符合国家行业技术标准，收集数据用于系统分析管理。水表为直读式智能水表，带RS485通信接口；水表精度不低于B级；符合国家或行业相关标准：《电子远传水表》（CJ/T224-2006）《住宅远传抄表系统数据专线传输》（JG/T162-2004）《户用计量仪表数据传输技术条件》（CJ/T188-2004）表计具有《制造计量器具许可证》及相关认证；通信协议为标准的Modbus协议，通信协议可开放给第三方集成。第二层：采集网络层是数据感知层与应用管理层的网络连接、数据和命令的交换。由采集网关对各仪表采集数据，向上层传输数据，带数据过滤与存储功能，并向下层传递控制指令，采集网关接口丰富，可兼容RS485、M-BUS等通信接口的仪表。采集网关：用于数据收集、交换，连接于能耗计量表计与交换机之间，是本系统重要器件，可使系统的各种监测设备接入以太网，同时适用于多种设备的通信转换（如：Modbus-TCP/IP）。1台采集网关下行有4个RS485接口，每个接口可带32块表计（电表、水表、热量表等），由网络中心为每台采集网关提供独立的IP地址，采集网关...
