防雷检测技术方案VIP免费

防雷检测技术方案_第1页
1/9
防雷检测技术方案_第2页
2/9
防雷检测技术方案_第3页
3/9

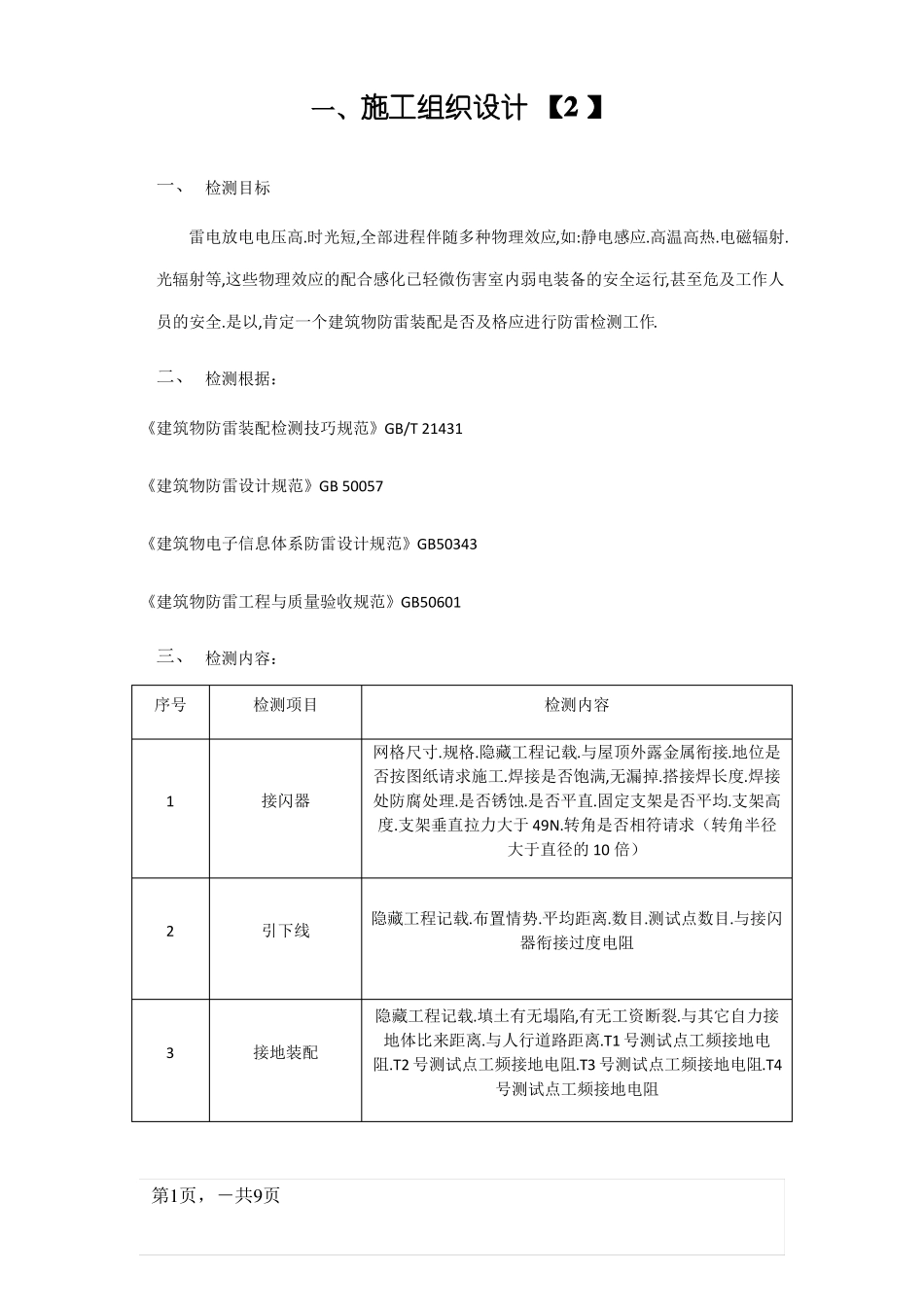

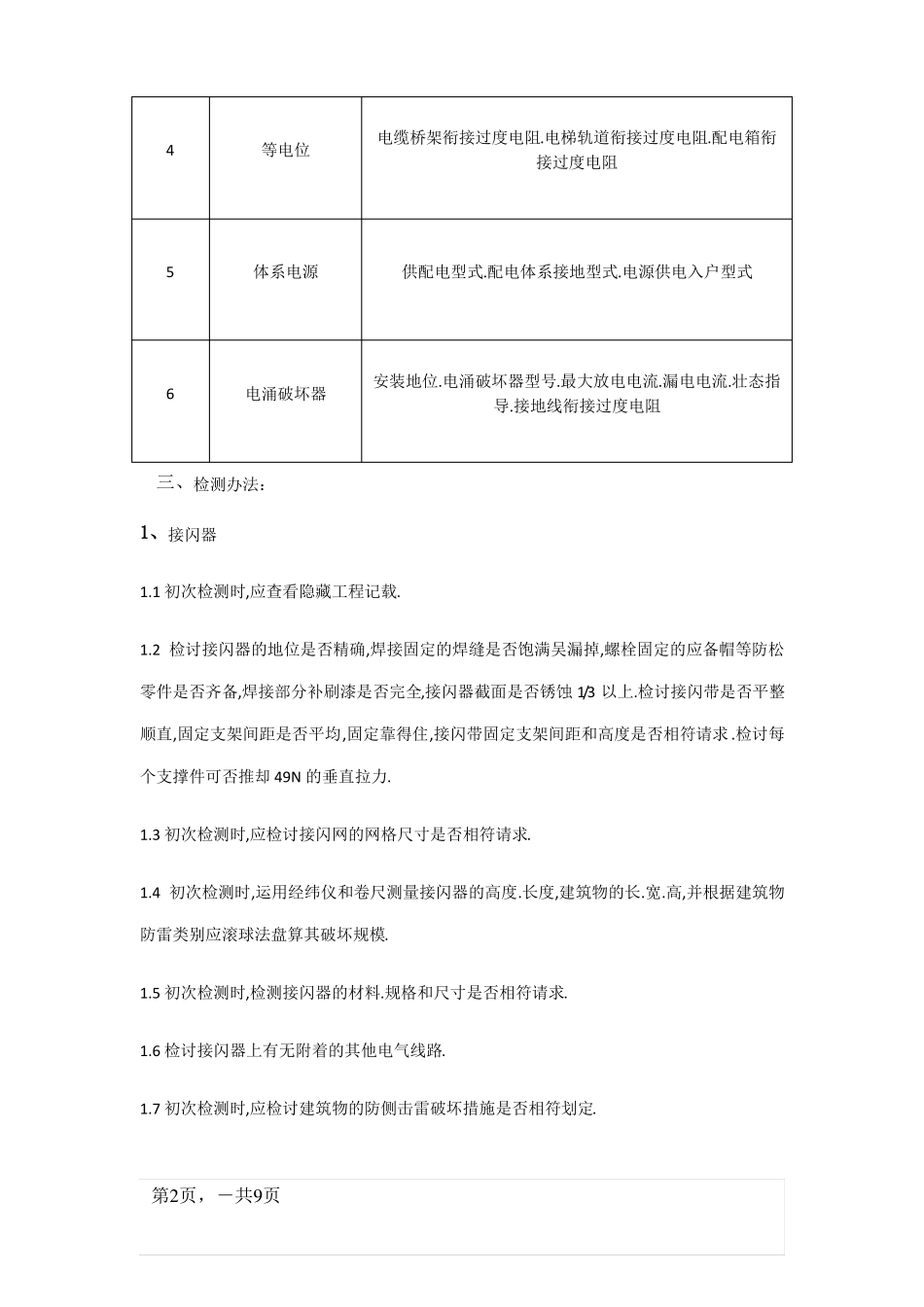

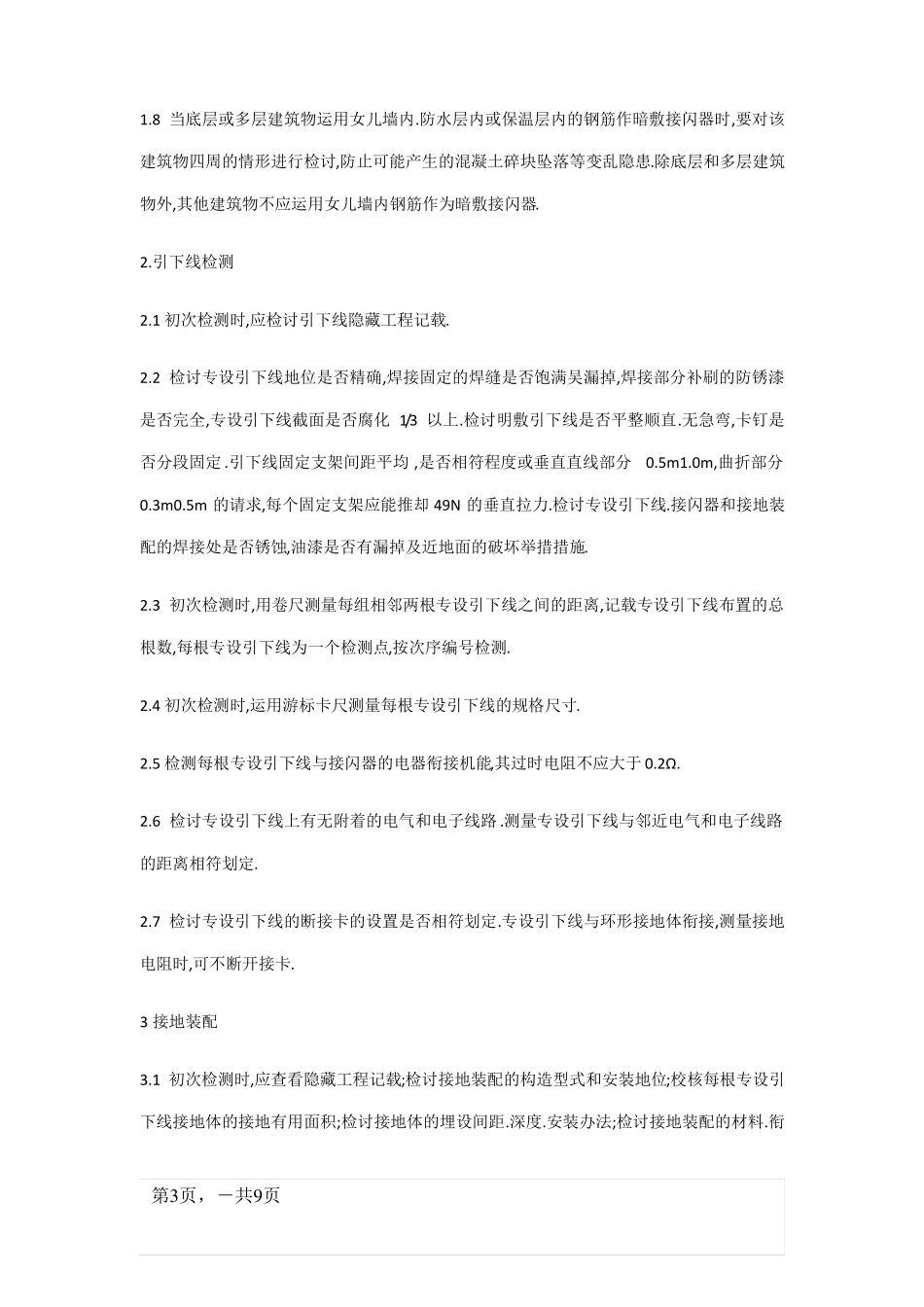

一、施工组织设计【2】一、检测目标雷电放电电压高.时光短,全部进程伴随多种物理效应,如:静电感应.高温高热.电磁辐射.光辐射等,这些物理效应的配合感化已轻微伤害室内弱电装备的安全运行,甚至危及工作人员的安全.是以,肯定一个建筑物防雷装配是否及格应进行防雷检测工作.二、检测根据:《建筑物防雷装配检测技巧规范》GB/T21431《建筑物防雷设计规范》GB50057《建筑物电子信息体系防雷设计规范》GB50343《建筑物防雷工程与质量验收规范》GB50601三、检测内容:序号检测项目检测内容网格尺寸.规格.隐藏工程记载.与屋顶外露金属衔接.地位是否按图纸请求施工.焊接是否饱满,无漏掉.搭接焊长度.焊接处防腐处理.是否锈蚀.是否平直.固定支架是否平均.支架高度.支架垂直拉力大于49N.转角是否相符请求(转角半径大于直径的10倍)1接闪器2引下线隐藏工程记载.布置情势.平均距离.数目.测试点数目.与接闪器衔接过度电阻3接地装配隐藏工程记载.填土有无塌陷,有无工资断裂.与其它自力接地体比来距离.与人行道路距离.T1号测试点工频接地电阻.T2号测试点工频接地电阻.T3号测试点工频接地电阻.T4号测试点工频接地电阻第1页,-共9页4等电位电缆桥架衔接过度电阻.电梯轨道衔接过度电阻.配电箱衔接过度电阻5体系电源供配电型式.配电体系接地型式.电源供电入户型式6电涌破坏器安装地位.电涌破坏器型号.最大放电电流.漏电电流.壮态指导.接地线衔接过度电阻三、检测办法:1、接闪器1.1初次检测时,应查看隐藏工程记载.1.2检讨接闪器的地位是否精确,焊接固定的焊缝是否饱满吴漏掉,螺栓固定的应备帽等防松零件是否齐备,焊接部分补刷漆是否完全,接闪器截面是否锈蚀1/3以上.检讨接闪带是否平整顺直,固定支架间距是否平均,固定靠得住,接闪带固定支架间距和高度是否相符请求.检讨每个支撑件可否推却49N的垂直拉力.1.3初次检测时,应检讨接闪网的网格尺寸是否相符请求.1.4初次检测时,运用经纬仪和卷尺测量接闪器的高度.长度,建筑物的长.宽.高,并根据建筑物防雷类别应滚球法盘算其破坏规模.1.5初次检测时,检测接闪器的材料.规格和尺寸是否相符请求.1.6检讨接闪器上有无附着的其他电气线路.1.7初次检测时,应检讨建筑物的防侧击雷破坏措施是否相符划定.第2页,-共9页1.8当底层或多层建筑物运用女儿墙内.防水层内或保温层内的钢筋作暗敷接闪器时,要对该建筑物四周的情形进行检讨,防止可能产生的混凝土碎块坠落等变乱隐患.除底层和多层建筑物外,其他建筑物不应运用女儿墙内钢筋作为暗敷接闪器.2.引下线检测2.1初次检测时,应检讨引下线隐藏工程记载.2.2检讨专设引下线地位是否精确,焊接固定的焊缝是否饱满吴漏掉,焊接部分补刷的防锈漆是否完全,专设引下线截面是否腐化1/3以上.检讨明敷引下线是否平整顺直.无急弯,卡钉是否分段固定.引下线固定支架间距平均,是否相符程度或垂直直线部分0.5m1.0m,曲折部分0.3m0.5m的请求,每个固定支架应能推却49N的垂直拉力.检讨专设引下线.接闪器和接地装配的焊接处是否锈蚀,油漆是否有漏掉及近地面的破坏举措措施.2.3初次检测时,用卷尺测量每组相邻两根专设引下线之间的距离,记载专设引下线布置的总根数,每根专设引下线为一个检测点,按次序编号检测.2.4初次检测时,运用游标卡尺测量每根专设引下线的规格尺寸.2.5检测每根专设引下线与接闪器的电器衔接机能,其过时电阻不应大于0.2Ω.2.6检讨专设引下线上有无附着的电气和电子线路.测量专设引下线与邻近电气和电子线路的距离相符划定.2.7检讨专设引下线的断接卡的设置是否相符划定.专设引下线与环形接地体衔接,测量接地电阻时,可不断开接卡.3接地装配3.1初次检测时,应查看隐藏工程记载;检讨接地装配的构造型式和安装地位;校核每根专设引下线接地体的接地有用面积;检讨接地体的埋设间距.深度.安装办法;检讨接地装配的材料.衔第3页,-共9页接办法.防腐处理.3.2检讨接地装配的填土有无沉陷情形.3.3检讨有无因挖土方.敷设管线或栽种树木而挖断接地装配.3.4初次检测时,应检讨相邻接地体在未进行等电位衔接时的地中距离.3.5检讨自力接闪杆的杆塔.架空接闪线(网)的支柱及其接地装配与被破坏建筑物及其有接洽的管道.电缆等金属物之间的距离距离.3...
