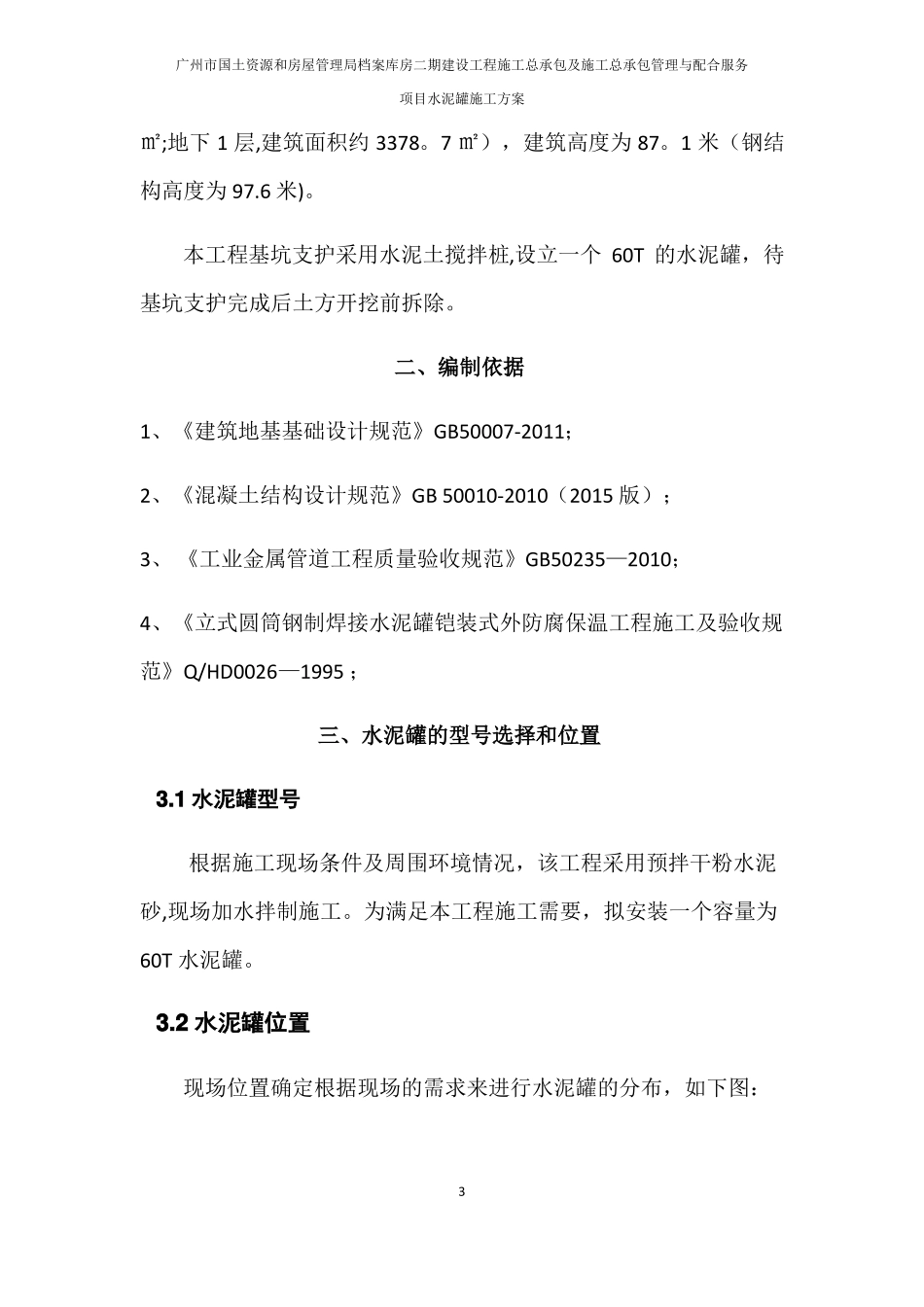

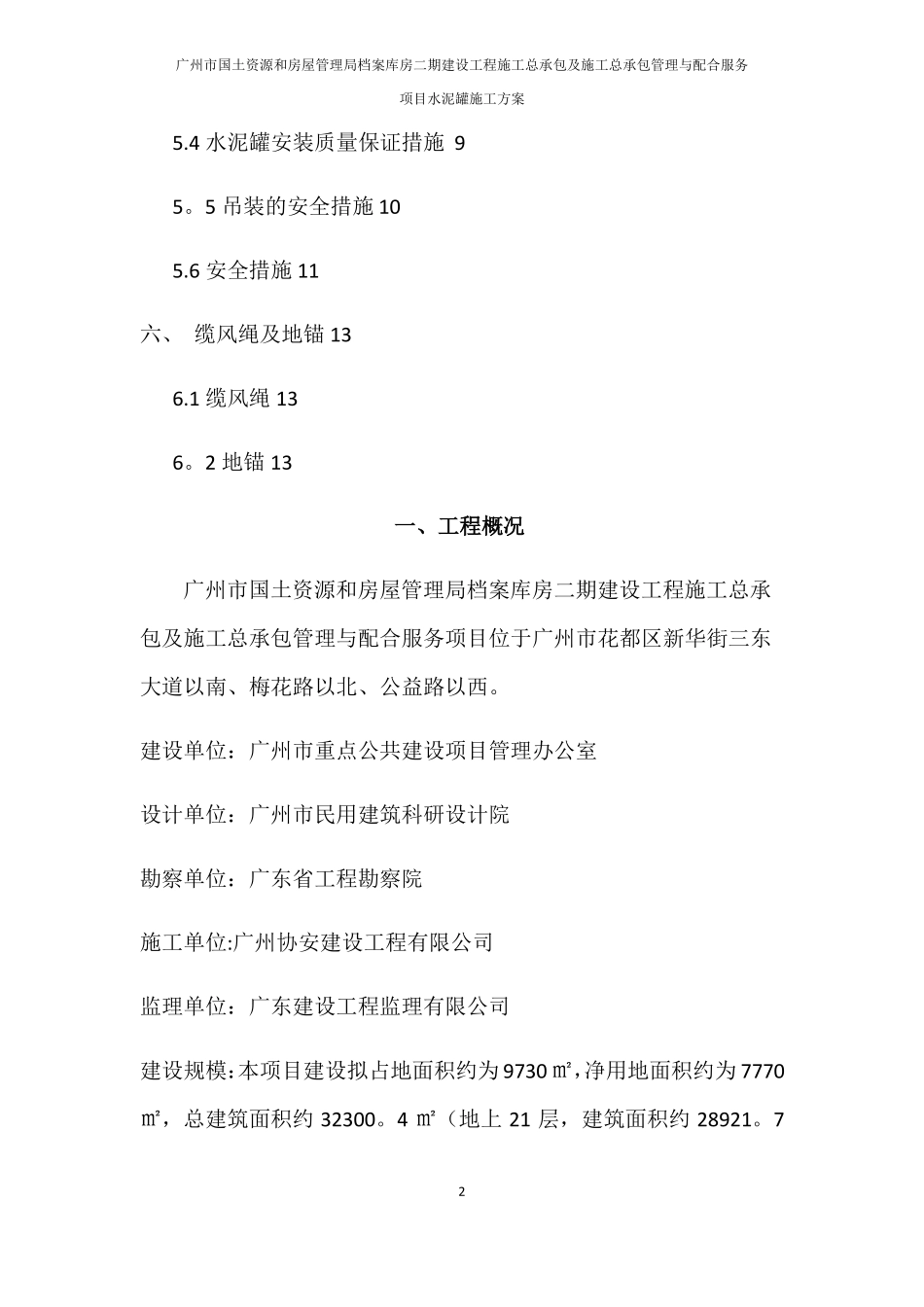

广州市国土资源和房屋管理局档案库房二期建设工程施工总承包及施工总承包管理与配合服务项目水泥罐施工方案一、工程概况2二、编制依据3三、水泥罐的型号选择和位置33.1水泥罐型号33.2水泥罐位置3四、水泥罐基础44.1基础设计方案44.2构造要求44。3基础施工54.4安全注意事项64.6水泥罐地基承载力计算64。7基础抗倾覆验算7五、吊装施工85。1施工准备85。2施工工艺流程85.3吊机吊装81广州市国土资源和房屋管理局档案库房二期建设工程施工总承包及施工总承包管理与配合服务项目水泥罐施工方案5.4水泥罐安装质量保证措施95。5吊装的安全措施105.6安全措施11六、缆风绳及地锚136.1缆风绳136。2地锚13一、工程概况广州市国土资源和房屋管理局档案库房二期建设工程施工总承包及施工总承包管理与配合服务项目位于广州市花都区新华街三东大道以南、梅花路以北、公益路以西。建设单位：广州市重点公共建设项目管理办公室设计单位：广州市民用建筑科研设计院勘察单位：广东省工程勘察院施工单位:广州协安建设工程有限公司监理单位：广东建设工程监理有限公司建设规模：本项目建设拟占地面积约为9730㎡，净用地面积约为7770㎡，总建筑面积约32300。4㎡（地上21层，建筑面积约28921。72广州市国土资源和房屋管理局档案库房二期建设工程施工总承包及施工总承包管理与配合服务项目水泥罐施工方案㎡;地下1层,建筑面积约3378。7㎡），建筑高度为87。1米（钢结构高度为97.6米)。本工程基坑支护采用水泥土搅拌桩,设立一个60T的水泥罐，待基坑支护完成后土方开挖前拆除。二、编制依据1、《建筑地基基础设计规范》GB50007-2011；2、《混凝土结构设计规范》GB50010-2010（2015版）；3、《工业金属管道工程质量验收规范》GB50235—2010；4、《立式圆筒钢制焊接水泥罐铠装式外防腐保温工程施工及验收规范》Q/HD0026—1995；三、水泥罐的型号选择和位置3.1水泥罐型号根据施工现场条件及周围环境情况，该工程采用预拌干粉水泥砂,现场加水拌制施工。为满足本工程施工需要，拟安装一个容量为60T水泥罐。3.2水泥罐位置现场位置确定根据现场的需求来进行水泥罐的分布，如下图：3广州市国土资源和房屋管理局档案库房二期建设工程施工总承包及施工总承包管理与配合服务项目水泥罐施工方案四、水泥罐基础4。1基础设计方案1）基础形式水泥罐基础根据厂家提供的相关资料采用钢筋混凝土基础，基础尺寸为4。5m×4。5m×0.35m，混凝土强度为C30，配筋为双层双向Φ14＠200，钢筋保护层为25mm，详见下图:2)预埋件水泥罐采用脚底板与基础预埋件烧焊连接(满焊），焊缝高度与钢板同厚，脚底板由厂家提供。预埋件锚板采用与脚底板材质相同的钢板。锚筋采用4Φ22钢筋。钢筋与锚板连接采用焊接,采用E43型焊条，焊缝高度大于10mm，预埋件做法详见下图：4.2构造要求1）预埋件锚板采用与脚底板材质相同的钢板。锚筋采用4Φ22钢筋。钢筋与锚板连接采用焊接，采用E43型焊条，焊缝高度大于10mm;2）预埋件钢板厚度不小于16mm；3）做一组防雷接地,接地电阻值不大于4Ω。防雷接地做法:用L40×4(长度不小于2米)镀锌角钢埋于基础旁边，用镀锌扁铁与基础节连接。4广州市国土资源和房屋管理局档案库房二期建设工程施工总承包及施工总承包管理与配合服务项目水泥罐施工方案4。3基础施工1)将基础位置范围的场地清理干净。2）清理基面后,绑扎钢筋，同时埋设好预埋件。基础配双层钢筋网Φ14＠200,钢筋底垫好垫块。3）安装模板,采用木胶合板,并采用钢管和木枋保证模板体系的稳定性.4）浇筑基础混凝土①混凝土一次性浇筑，不留施工缝。②浇筑混凝土时，应注意防止混凝土的离析.③基础混凝土振捣采用插入式振捣器，插入式振动器移动间距不宜大于30cm，振捣时间不得小于15秒，延续时间至振实和表面露浆为止.使用振动器要快插慢拔，振捣时避免碰撞预埋件、模板。④混凝土浇筑过程中，要保证混凝土保护层厚度及钢筋位置的正确性。不得移动预埋件原来位置,如发现偏差和位移，应及时校正.⑤要安排专人负责振动机的振捣，专人负责看模，发现模板、钢筋、埋件有变形移位及破坏情况应立即进行整修。⑥砼浇筑后要及时浇水养护，保证砼表面湿润一周,使砼充分达到设...
